Opis produktu: VA Meter - moduł pomiaru napięcia i natężenia prądu z M5StampS3 - M5Stack K136
VA Meter marki M5Stack to precyzyjny, programowalny miernik napięcia i natężenia prądu stałego, oparty na module M5StampS3 z obsługą łączności WiFi. Wyposażony w dwa układy pomiarowe INA226, oferuje rozdzielczości 2,5 µA i 250 µA oraz zakres pomiarowy od 0 A do 5 A i od 5 V do 24 V (lub od 1 V do 24 V w trybie izolowanym). Urządzenie może być zasilane przez USB typu C lub wejście zaciskowe z wbudowaną izolacją zasilania i sygnału. Dodatkowo VA Meter Base posiada funkcje sterowania przekaźnikiem i port Grove do dalszego rozwoju. Obsługuje aktualizacje OTA, MSC/OTG przez USB oraz przesył danych do platformy EZData, co znacznie ułatwia rozwój aplikacji IoT.
Producent przygotował szczegółowy przewodnik użytkownika oraz samouczek, które ułatwią rozpoczęcie pracy z modułem - sprawdź!

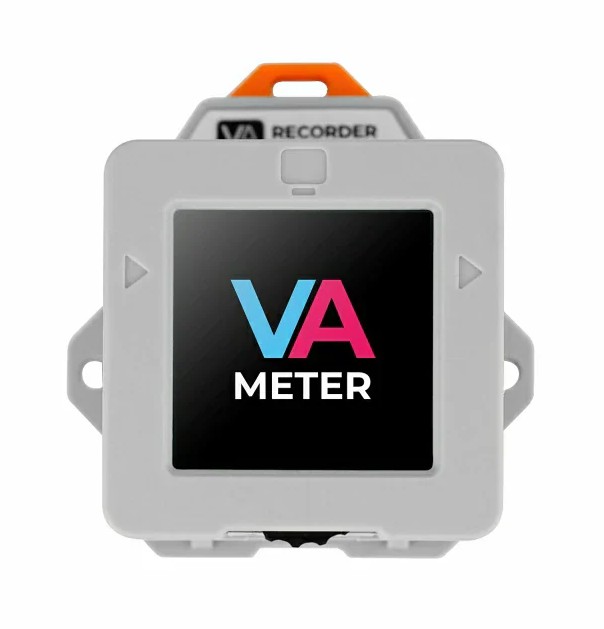

VA Meter - moduł pomiaru napięcia i natężenia prądu z M5StampS3 - M5Stack K136.

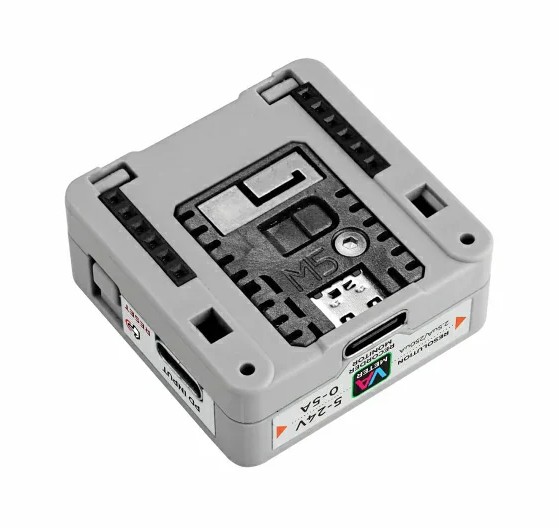

VA Meter oparty jest na module deweloperskim M5StampS3.Główne cechy VA Meter
- Wysoka precyzja pomiaru: rozdzielczość detekcji prądu na poziomie 2,5 µA i 250 µA, zapewnia dokładność nawet przy niskich prądach
- Zakres pomiaru: natężenie prądu od 0 A do 5 A, napięcie od 5 V do 24 V (od 1 V do 24 V w trybie izolowanym)
- Moduł M5StampS3 z WiFi: ułatwia komunikację bezprzewodową oraz integrację z projektami IoT
- Dwa układy pomiarowe INA226: pozwalają na precyzyjne, niezależne pomiary napięcia i natężenia prądu
- Funkcje izolacji sygnału i zasilania: oddzielone tory pomiarowe i zasilające dla bezpiecznych pomiarów
- Aktualizacja OTA: daje możliwość zdalnego aktualizowania oprogramowania przez WiFi
- USB MSC/OTG: zapewnia dostęp do plików pomiarowych przez komputer jak na pamięci masowej
- Platforma chmurowa EZData: umożliwia przesyłanie danych do chmury i zdalny dostęp do wyników
Zastosowania moduł pomiaru napięcia i natężenia prądu
VA Meter M5Stack znajduje zastosowanie w różnych obszarach inżynierii i przemysłu, takich jak automatyka przemysłowa, monitoring sprzętu, testowanie mocy, analiza sieci IoT, zarządzanie energią w domu, a także zdalne zbieranie i analizowanie danych.
Kompatybilny z EasyLoader
EasyLoader to narzędzie, które umożliwia szybkie i łatwe ładowanie oprogramowania do VA Meter. Zawiera wbudowane programy testowe, które można załadować w prostych krokach, aby natychmiast przeprowadzić weryfikację funkcji urządzenia.

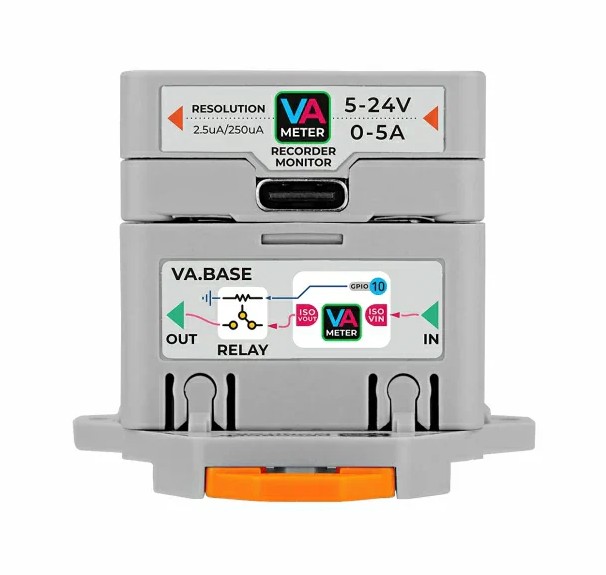

Moduł sprawdzi się do pomiaru zużycia energii przez różne urządzenia.

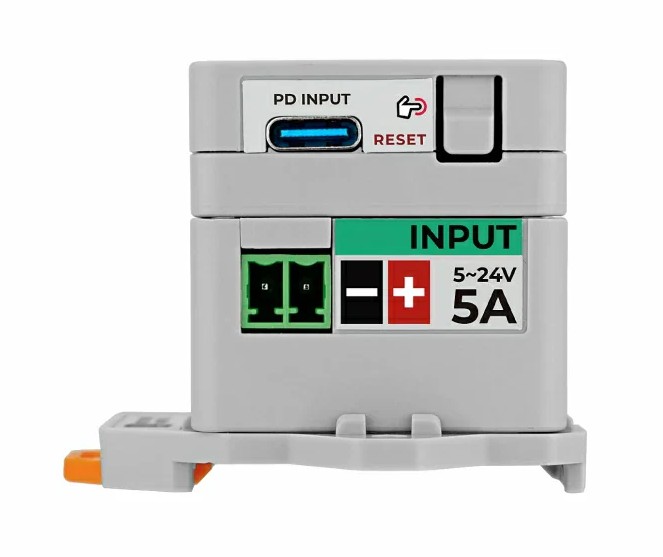

Obsługuje zakres pomiaru od 0 A do 5 A i od 5 V do 24 V.
Specyfikacja techniczna M5Stack VA Meter
- Układ pomiarowy: INA226
- Procesor: ESP32S3FN8, 32-bitowy, do 240 MHz
- Pamięć: 8 MB Flash
- Łączność: WiFi 802.11 b/g/n (2.4 GHz)
- Wyświetlacz: 1,3'', 240 x 240 px, sterownik ST7789
- Zakres pomiaru natężenia: od 0 A do 5 A, rozdzielczość 2,5 µA / 250 µA
- Zakres pomiaru napięcia: od 5 V do 24 V
- Błąd pomiaru prądu: mały prąd - 1,01%, duży prąd - 0,94%, prąd na poziomie µA - 0,69%
- Zasilanie: USB typu C, PD od 5 V do 24 V, wejście zaciskowe
- Maksymalna moc wyjściowa (PD): 24 V DC / 3 A przy 68°C, 24 V DC / 5 A przy 92°C
- Przekaźnik: od 5 V do 24 V DC, 5 A
- Temperatura pracy: od 0°C do 40°C
- Wymiary VA Meter: 36 x 36 x 14,7 mm
- Wymiary VA Meter Base: 36 x 36 x 20,3 mm
- Masa VA Meter: 17,7 g
- Masa VA Meter Base: 25,8 g
Zawartość zestawu
- 1x Miernik VA (VA Meter)
- 1x Baza do miernika VA (VA Meter Base)
- 2x Złącze 2-pin raster 3,81
- 4x Wieszaki montażowe
