Opis produktu: M5Stamp CAT-M - moduł IoT CAT-M / NB-IoT z anteną - SIM7080G - M5Stack S003
M5Stamp CAT-M to moduł komunikacyjny od M5Stack, umożliwiający przesył danych w standardach Cat-M oraz NB-IoT. Oparty na układzie SIM7080G, komunikuje się przez interfejs UART za pomocą komend AT. Oferuje szybkie połączenie z maksymalną prędkością 1119 kb/s w uplinku dla Cat-M i 150 kb/s dla NB-IoT. Obsługiwane protokoły takie jak TCP, UDP, HTTP, HTTPS, TLS i inne, umożliwiają szerokie zastosowanie w różnych typach transmisji danych, od prostych pingów po zaawansowaną komunikację w chmurze. Moduł posiada złącze anteny IPEX z możliwością podłączenia anteny SMA przez dołączony przewód. Dzięki obudowie odpornej na wysokie temperatury (do 230°C) oraz obsłudze różnych metod lutowania (SMT, DIP, przewody jumper), M5Stamp CAT-M wyróżnia się elastycznością montażu i integracji modułu w różnych projektach, zależnie od potrzeb aplikacji.
M5Stamp CAT-M - moduł IoT CAT-M / NB-IoT z anteną - SIM7080G - M5Stack S003.
Moduł oparty na układzie SIM7080G.
Cechy szczególne modułu
- Bezprzewodowy moduł komunikacyjny GSM SIM7080G.
- Obsługuje globalne pasma CAT-M i NB-IoT.
- Kompatybilny z pasmami B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85.
- Komunikacja przez interfejs UART, sterowanie za pomocą komend AT.
- Gniazdo na kartę microSIM.
- Wsparcie dla protokołów TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT.
- Złącze antenowe IPEX z możliwością podłączenia anteny SMA.
- Dostępne trzy opcje lutowania: SMT, DIP, przewody jumper.
- Obudowa z tworzywa odpornego na temperatury do 230°C.
- Posiada certyfikaty: Softbank, Telec, RoHS, REACH, JATE, Docomo, KDDI, RCM, CE (RED), GCF, Deutsche Telekom, FCC, PTCRB, AT&T, Verizon, T-Mobile, US Cellular, IC.
- Wspiera platformy programistyczne takie jak Arduino IDE, UIFlow.
Zastosowania modułu M5Stamp CAT-M
M5Stamp CAT-M idealnie nadaje się do zastosowań w zdalnym sterowaniu, monitorowaniu oraz akwizycji danych, a także do wszelkich aplikacji IoT wymagających niskiej latencji i małej przepustowości. Może być wykorzystywany w rozwiązaniach związanych z telemedycyną, automatyzacją przemysłową oraz monitorowaniem środowiska.
W naszej ofercie znajdziesz także inne moduły M5Stack - sprawdź!

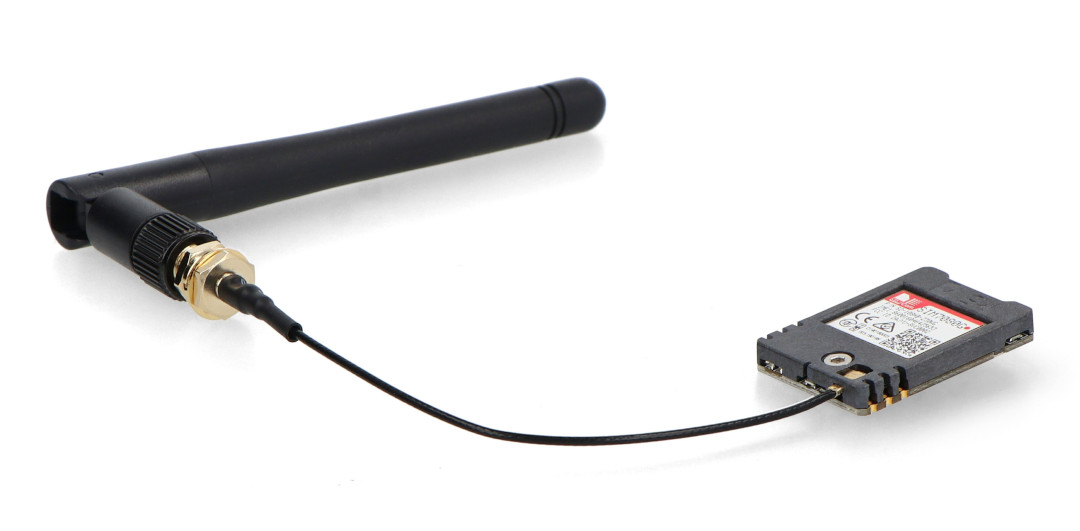

Moduł wyposażony jest w złącze anteny IPEX, umożliwiające podłączenie anteny SMA za pomocą dołączonego przewodu.

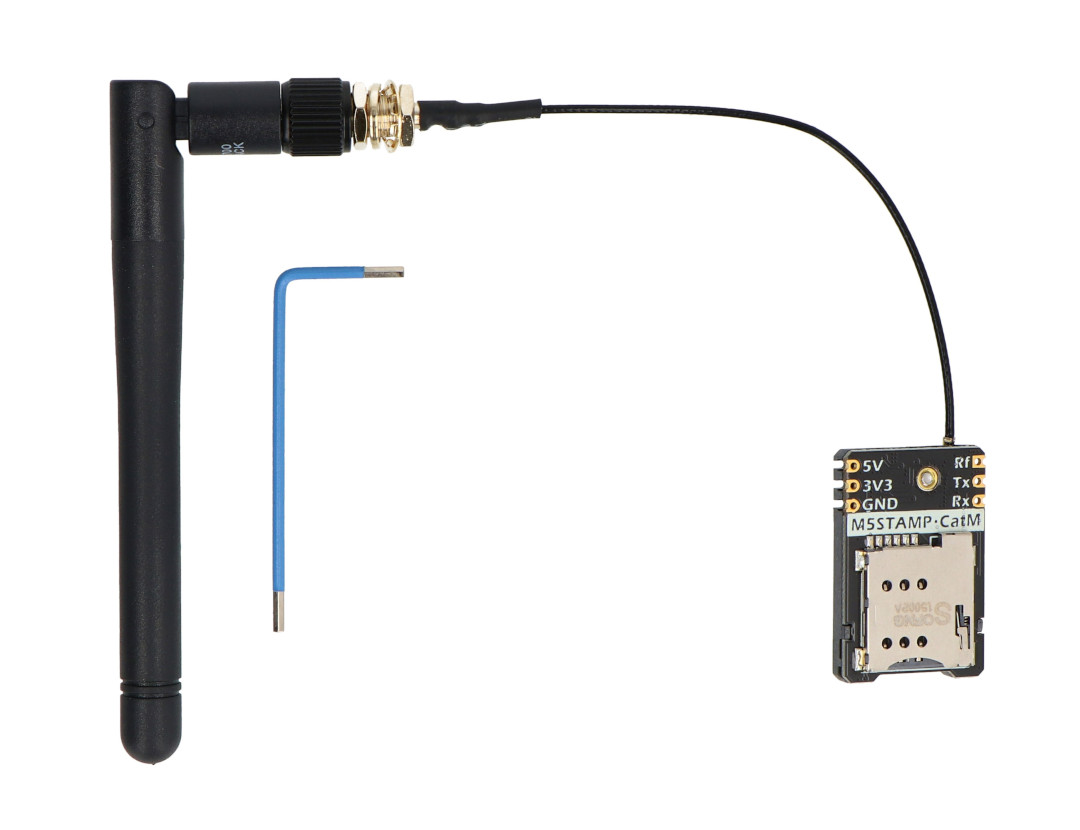

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna konwertera
- Model: M5Stamp CAT-M
- Moduł komunikacyjny: SIM7080G, interfejs UART 115200 8N1
- Obsługa pasm CAT-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Obsługa pasm CAT-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- Prędkość pobierania i wysyłania CAT-M: wysyłanie do 1119 kb/s, pobieranie do 589 kb/s
- Prędkość pobierania i wysyłania NB-IoT: wysyłanie do 150 kb/s, pobieranie do 136 kb/s
- Klasa mocy RF: klasa 5 (21 dbm)
- Slot kart SIM: microSIM
- Obsługiwane protokoły: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
- Prąd roboczy w trybie gotowości: 5 V / 46 mA
- Prąd sieciowy: 5 V / 71 mA
- Wymiary: 30,1 x 20,1 x 5,5 mm
- Masa: 4,5 g
Zawartość zestawu
- 1 x moduł IoT CAT-M
- 1 x antena SMA
- 1x przewód SMA do IPEX
- 1x klucz imbusowy 1,5 mm
