Opis produktu: M5Stamp Timer Power - moduł kontroli zasilania - BM8563 - M5Stack S005
M5Stamp Timer Power to moduł wyprodukowany przez firmę M5Stack umożliwiający zdalną kontrolę zasilania podłączonych modułów. Pozwala na włącznie i wyłączanie zdeklarowane programowo lub manualne (za pomocą przycisku umieszczonego w centralnej części płytki). Posiada wbudowany zegar czasu rzeczywistego RTC oraz układ BM8563. M5Stamp Timer Power został wyposażony także w układ TP4057, który odpowiada za zasilanie podłączonych komponentów. Moduł znajduje zastosowanie podczas realizacji szeroko pojętych aplikacji Smart Home i IoT. Z jego pomocą można wykonać projekty takie jak kamera poklatkowa o niskim poborze mocy czy dzwonek na baterie. Może stanowić także część zasilającą dla komponentów, które nie wymagają dużych nakładów energii.
Producent przygotował także szczegółowy przewodnik użytkownika, który zawiera między innymi opis wyprowadzeń oraz przykładowy kod programu.

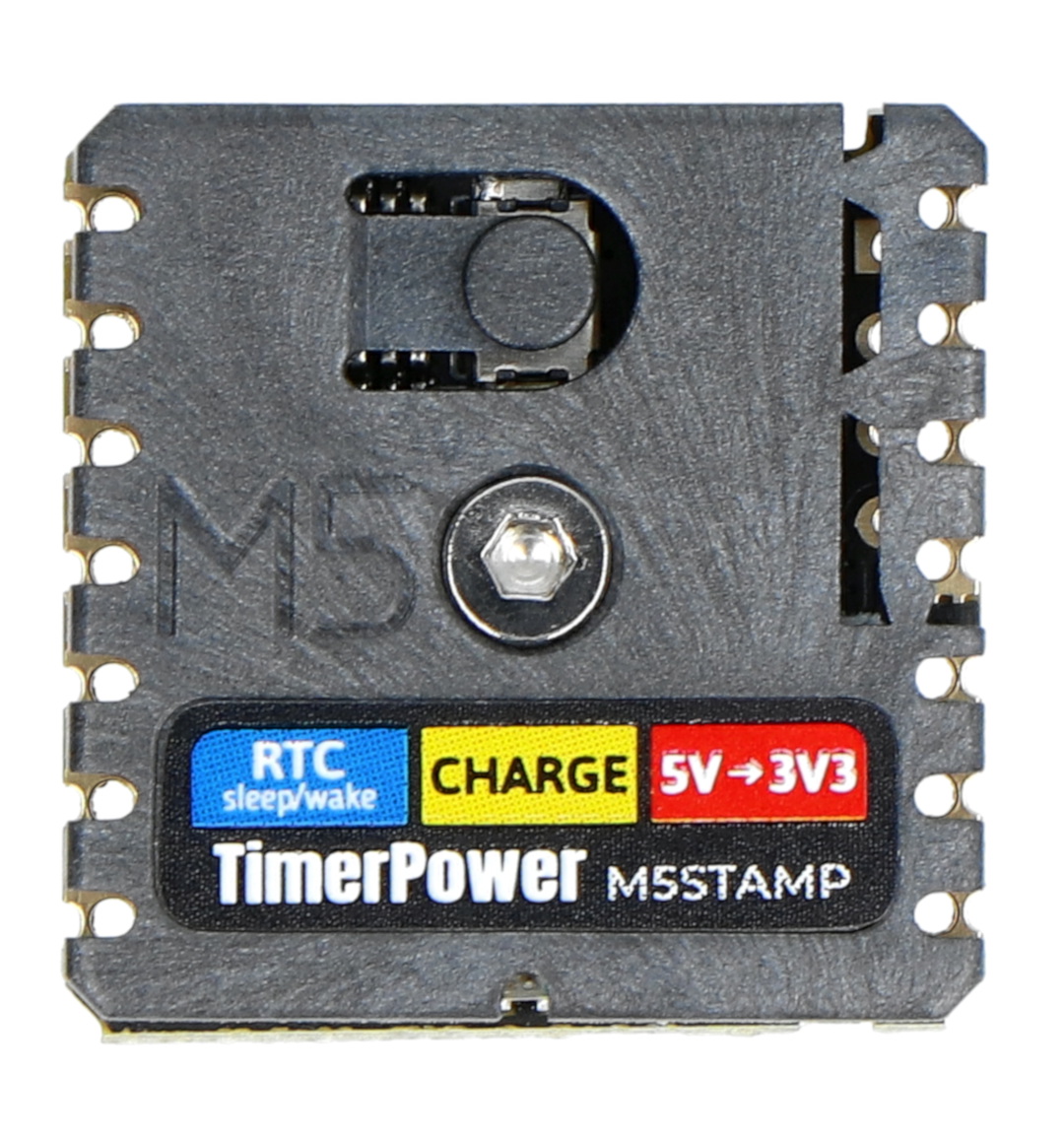

M5Stamp Timer Power - moduł kontroli zasilania - BM8563 - M5Stack S005.

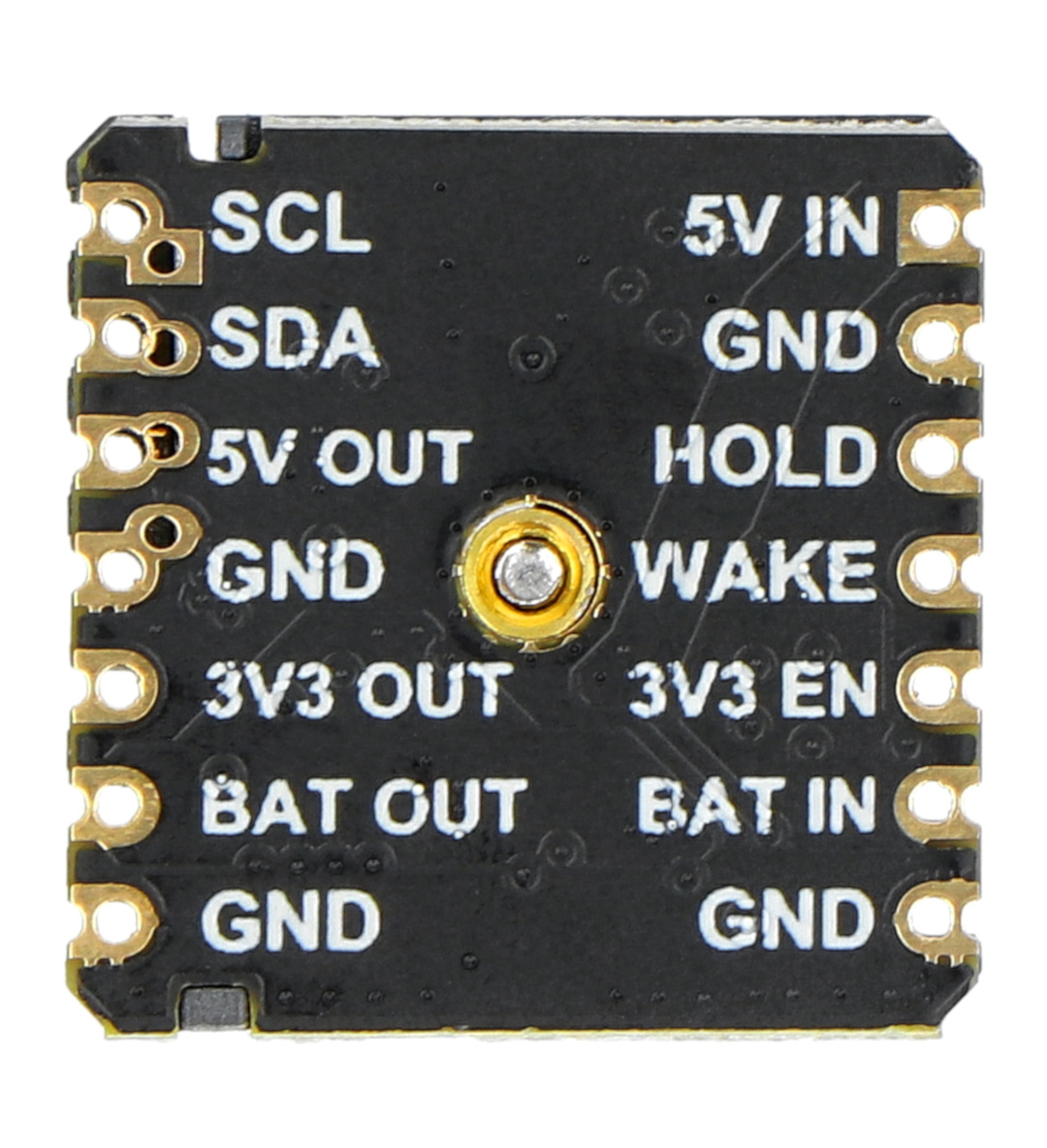

Wszystkie wyprowadzenia modułu zostały opisane na odwrocie płytki.
Cechy szczególne modułu
- Wyprowadzenie Multi-IO, obsługa SMT, DIP, flying wire
- Manualne lub sterowane programowo wybudzanie lub hibernacja
- Wbudowany konwerter napięć DC - DC 5 V na 3,3 V
Specyfikacja techniczna M5Stamp Timer Power
- Wbudowany układ RTC: BM8563
- Wbudowany układ zasilania: TP4057
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu:
- domyślnie: 0x51
- zapis: 0xA2
- odczyt: 0xA3
- Raster wyprowadzeń: 2,54 mm
- Temperatura robocza: od 0°C do 60°C
- Wymiary modułu: 20 x 20 x 5 mm
- Masa: 2,6 g
Zawartość zestawu
- M5Stamp Timer Power - moduł kontroli zasilania - BM8563 - 1 sztuka
- Złącze HY2.0 4 pin - 1 sztuka
- Klucz imbusowy - 1 sztuka

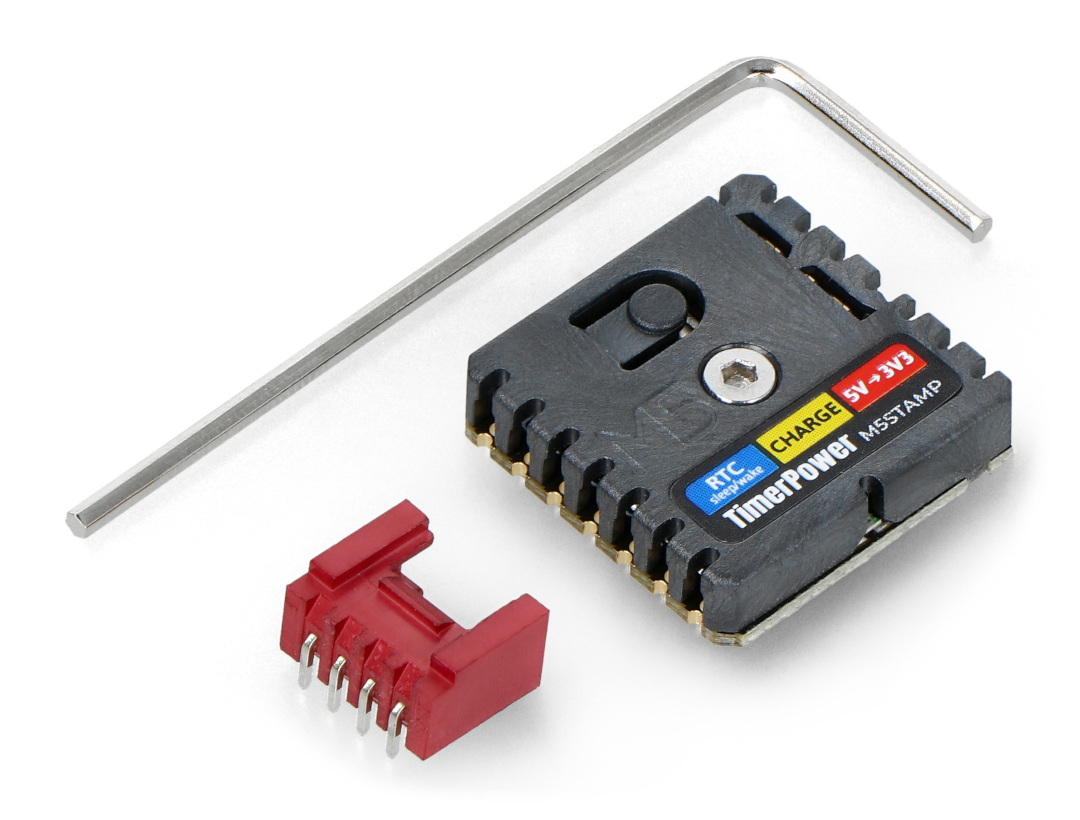

Elementy wchodzące w skład zestawu.
