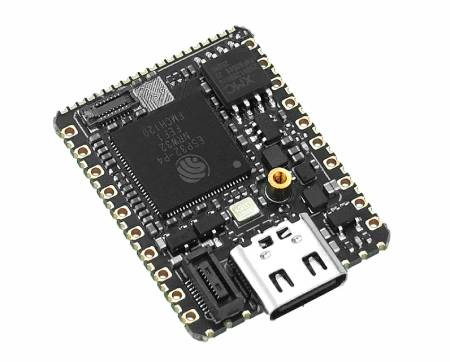

Opis produktu: M5Stamp ESP32P4 - moduł deweloperski z ESP32-P4NRW32 - M5Stack S013
M5Stamp ESP32-P4 to kompaktowy moduł embedded zaprojektowany z myślą o aplikacjach wymagających wysokiej wydajności obliczeniowej, zaawansowanej grafiki oraz przetwarzania obrazu w czasie rzeczywistym. Sercem modułu jest układ ESP32-P4NRW32 wyposażony w dwurdzeniowy procesor RISC-V o częstotliwości 360 MHz oraz dodatkowy energooszczędny rdzeń 40 MHz. Moduł posiada 16 MB pamięci Flash oraz 32 MB pamięci PSRAM, co umożliwia realizację wymagających projektów wykorzystujących interfejsy graficzne, analizę obrazu, algorytmy sztucznej inteligencji oraz systemy multimedialne. Dzięki sprzętowemu koderowi H.264, procesorowi sygnałowemu ISP oraz akceleratorowi PPA możliwe jest płynne przechwytywanie, przetwarzanie i wyświetlanie obrazu. Niewielkie wymiary, szeroka gama interfejsów komunikacyjnych oraz kompatybilność z popularnymi środowiskami programistycznymi sprawiają, że moduł stanowi doskonałą bazę do budowy nowoczesnych urządzeń IoT, HMI i Edge AI.

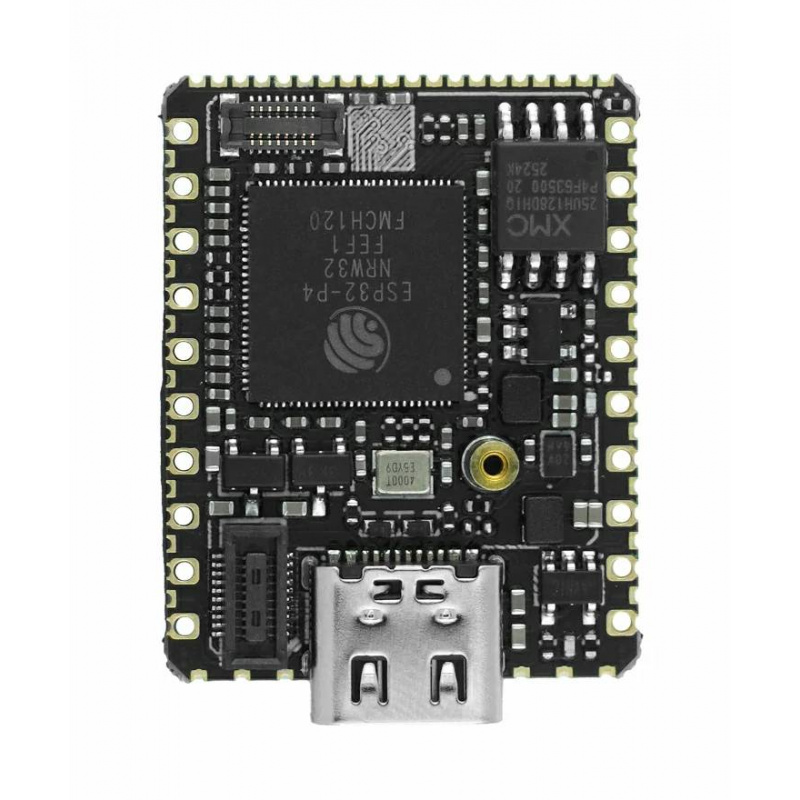

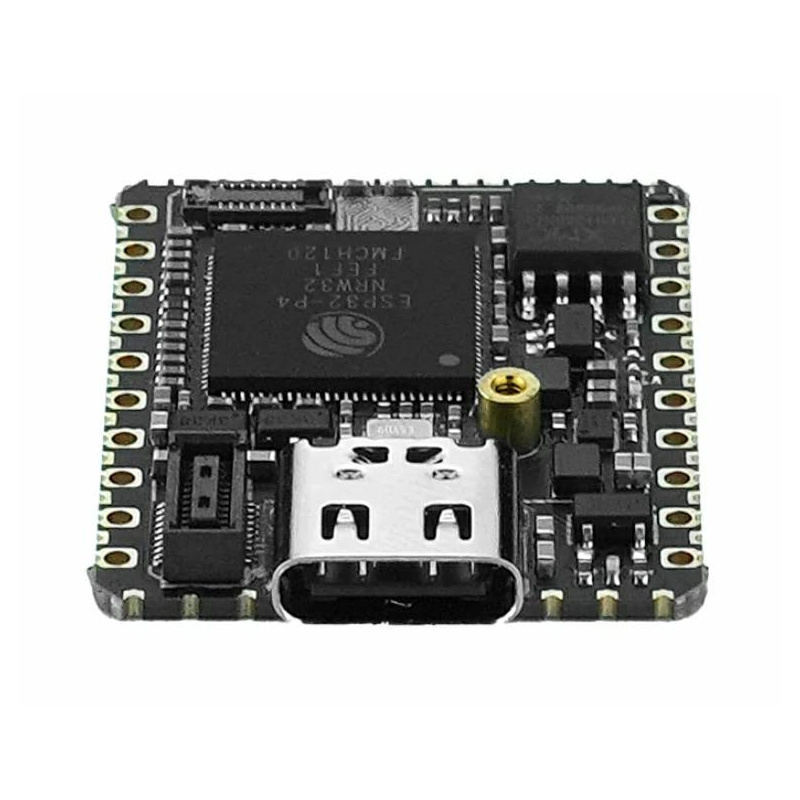

M5Stamp ESP32P4 - moduł deweloperski z ESP32-P4NRW32 - M5Stack S013.

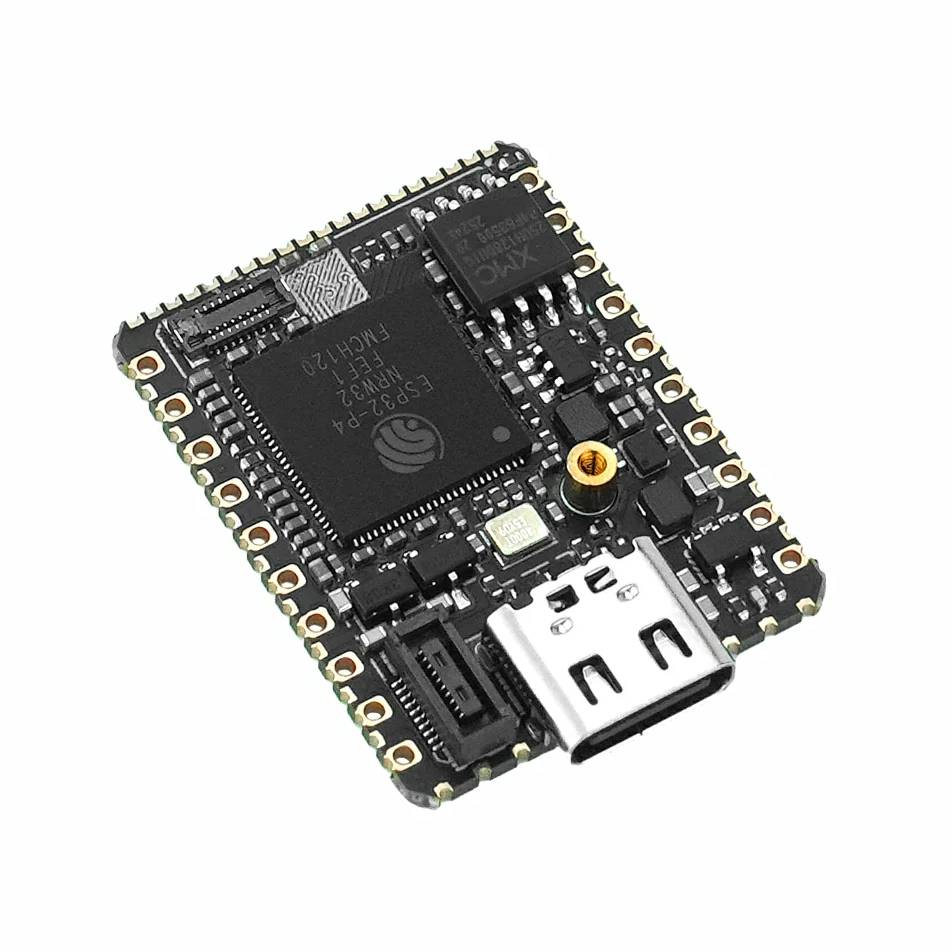

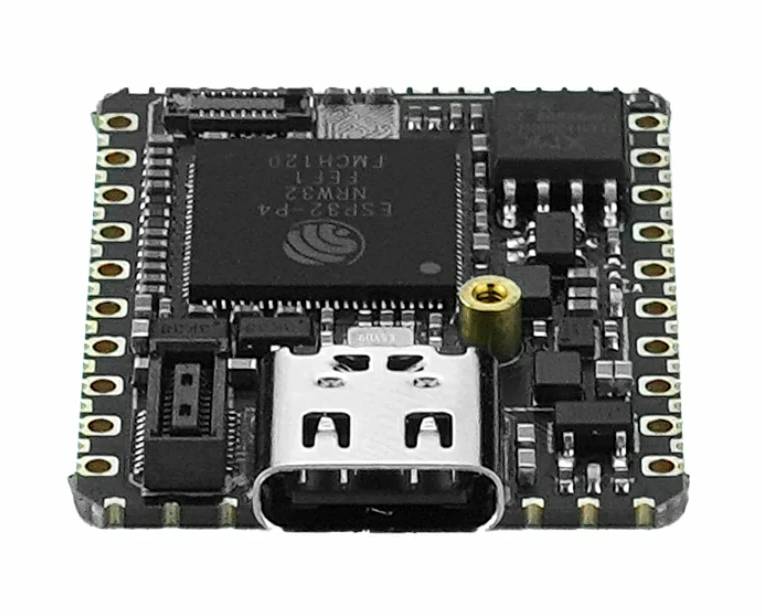

Stamp-P4 oparty jest na układzie ESP32-P4NRW32.
Główne cechy M5Stamp-P4
- ESP32-P4NRW32: wydajny układ wyposażony w dwurdzeniowy procesor RISC-V 32-bit o częstotliwości 360 MHz oraz energooszczędny koprocesor 40 MHz
- 16 MB Flash i 32 MB PSRAM: duża ilość pamięci umożliwiająca obsługę zaawansowanych aplikacji graficznych i AI
- Akceleracja AI: rozszerzenia wektorowe AI wspomagające lokalne przetwarzanie danych i rozpoznawanie obiektów
- MIPI CSI 2-lane: obsługa kamer cyfrowych do systemów wizyjnych i monitoringu
- MIPI DSI 2-lane: możliwość podłączenia nowoczesnych wyświetlaczy o wysokiej rozdzielczości
- Sprzętowy enkoder H.264: wydajne kodowanie materiału wideo przy niskim obciążeniu procesora
- USB 2.0 OTG HS: szybka komunikacja z urządzeniami zewnętrznymi
- RMII Ethernet: możliwość integracji z przewodową siecią Ethernet
- SDIO 3.0: rozbudowa o dodatkowe moduły komunikacyjne, w tym WiFi 6
- 44 wyprowadzenia GPIO: szerokie możliwości podłączania czujników i urządzeń peryferyjnych
- Zabezpieczenie przeciwprzepięciowe USB: ochrona wejścia zasilania powyżej 6 V
- Kompaktowa konstrukcja: możliwość montażu SMT, DIP oraz połączeń przewodowych

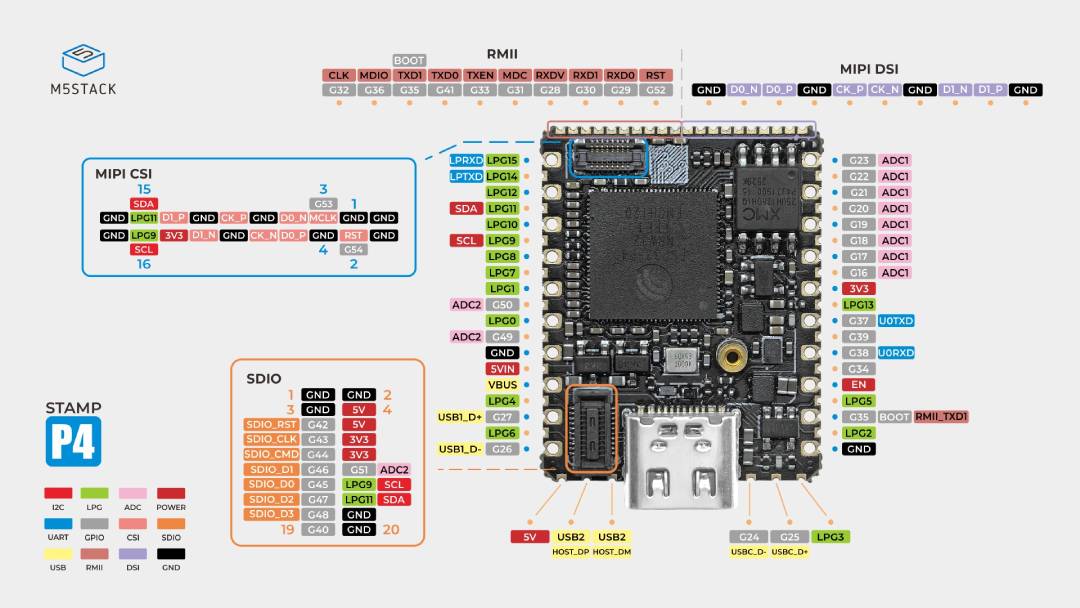

Wyprowadzenia i interfejsy komunikacyjne M5Stamp ESP32-P4
Moduł udostępnia aż 44 linie GPIO, które mogą pełnić funkcje cyfrowych wejść i wyjść, interfejsów komunikacyjnych oraz sygnałów specjalizowanych. Na płytce wyprowadzono interfejsy UART, I2C, USB, RMII Ethernet, SDIO oraz dedykowane linie sterujące. Do realizacji projektów wizyjnych służy złącze MIPI CSI 2-lane, umożliwiające podłączenie kamer cyfrowych współpracujących z procesorem ISP. Z kolei interfejs MIPI DSI 2-lane pozwala na obsługę nowoczesnych wyświetlaczy LCD wykorzystywanych w panelach operatorskich HMI i urządzeniach multimedialnych. Dostępny interfejs RMII Ethernet umożliwia podłączenie zewnętrznego układu PHY i budowę urządzeń sieciowych pracujących w sieciach przewodowych. Złącze SDIO pozwala na rozbudowę modułu między innymi o Stamp-AddOn C6 for P4, zapewniający obsługę łączności WiFi 6 2,4 GHz. Dodatkowo port USB 2.0 OTG HS może pracować zarówno jako urządzenie, jak i host USB, umożliwiając komunikację z pamięciami masowymi, klawiaturami, kamerami i innymi urządzeniami peryferyjnymi.

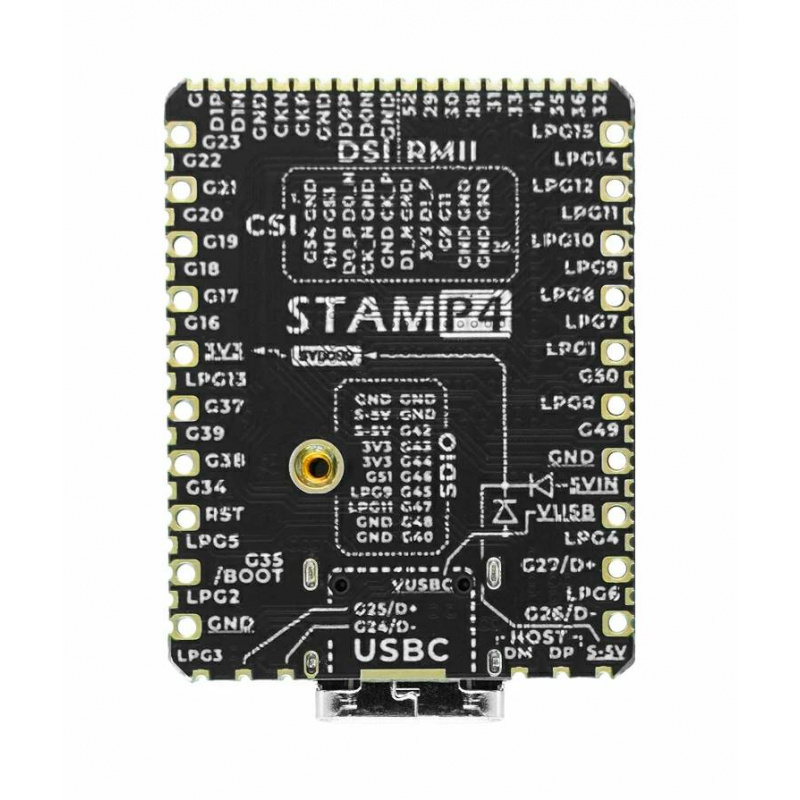

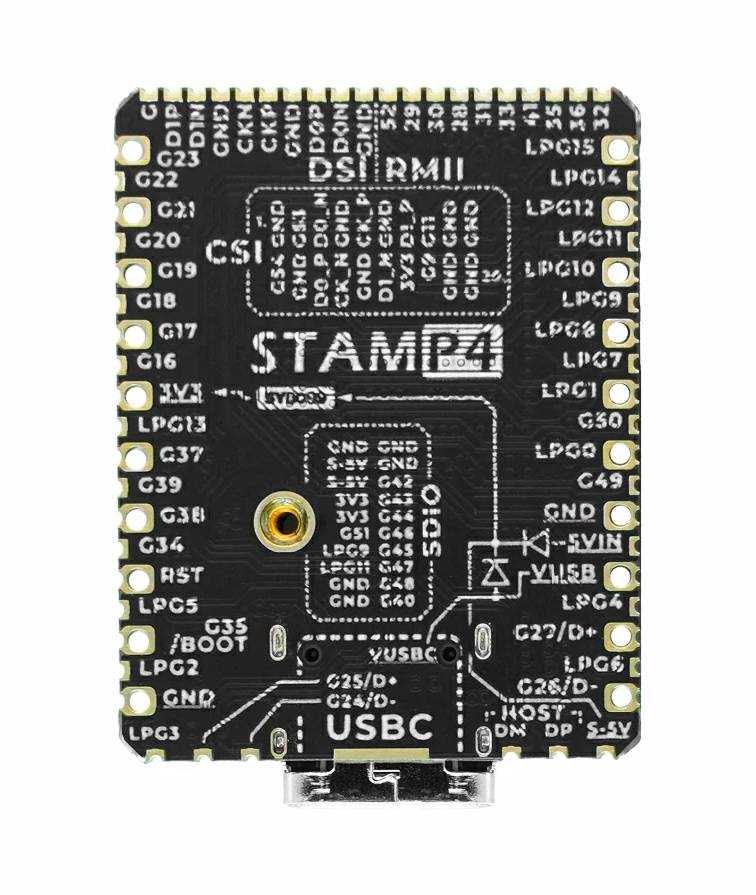

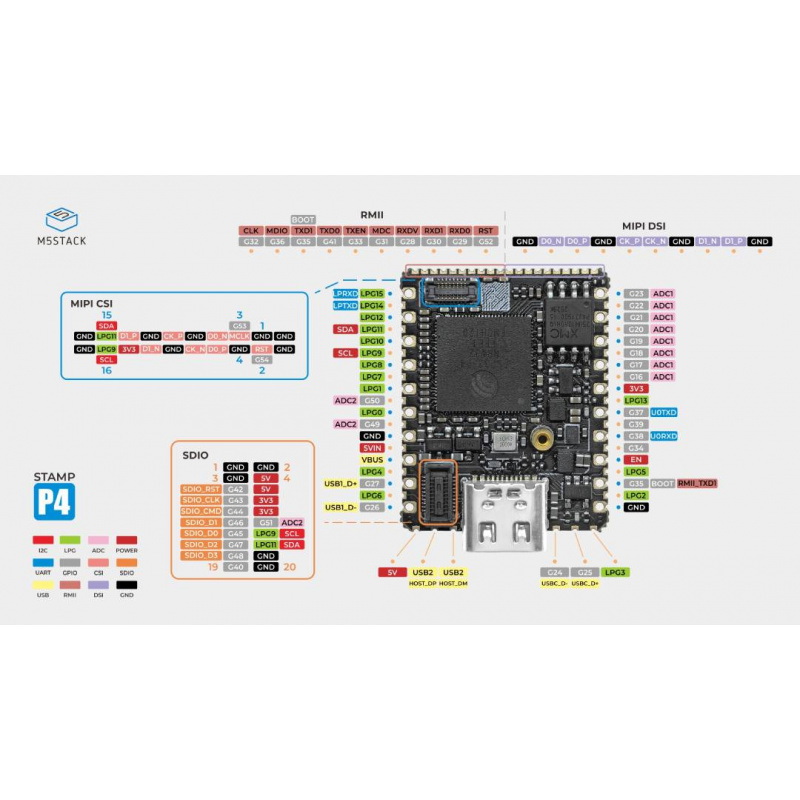

Wyprowadzenia modułu.

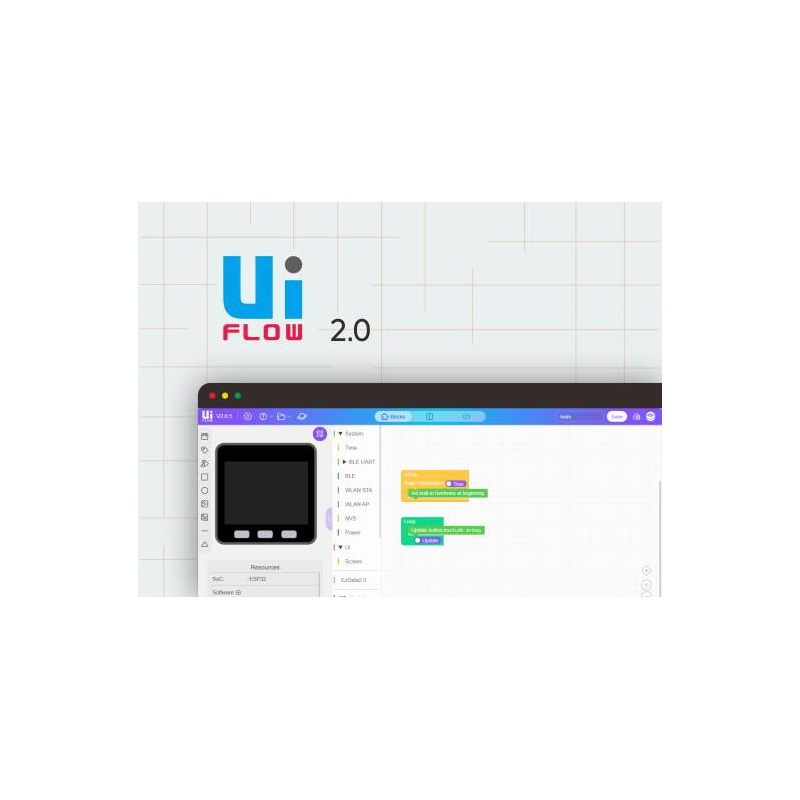

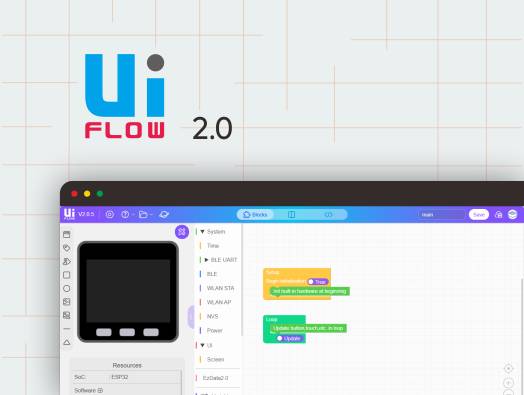

Stamp-P4 można sterować przy użyciu graficznej platformy programistycznej UiFlow2.
Programowanie modułu M5Stamp ESP32P4
M5Stamp-P4 został przygotowany do pracy z najpopularniejszymi środowiskami programistycznymi stosowanymi w systemach embedded. Początkujący użytkownicy mogą korzystać z platformy UiFlow2, oferującej graficzne programowanie blokowe oraz szybkie prototypowanie aplikacji. Zaawansowani programiści mają do dyspozycji Arduino IDE, ESP-IDF oraz PlatformIO, dzięki którym możliwe jest wykorzystanie pełnego potencjału układu ESP32-P4. Producent udostępnia gotowe przykłady, biblioteki oraz dokumentację pozwalającą na obsługę kamer MIPI CSI, wyświetlaczy MIPI DSI, Ethernetu, USB oraz funkcji związanych z przetwarzaniem obrazu i sztuczną inteligencją. Dzięki architekturze RISC-V, dużej ilości pamięci operacyjnej oraz wsparciu ze strony Espressif i M5Stack moduł doskonale sprawdza się zarówno podczas nauki programowania systemów embedded, jak i w profesjonalnych projektach komercyjnych.
Specyfikacja techniczna modułu M5Stamp ESP32P4
- Układ SoC: ESP32-P4NRW32
- Architektura: RISC-V 32-bit
- Procesor główny: 2 rdzenie, 360 MHz
- Koprocesor niskiego poboru mocy: 1 rdzeń, 40 MHz
- Pamięć Flash: 16 MB
- Pamięć PSRAM: 32 MB Octal
- Napięcie zasilania: 5 V DC
- Układ DC-DC: SY8089AAAC
- Układ zabezpieczenia przeciwprzepięciowego: AW32901FCR
- Interfejsy komunikacyjne: USB, UART, I2C, RMII Ethernet, GPIO, SDIO
- Interfejs kamery: MIPI CSI 2-lane
- Interfejs wyświetlacza: MIPI DSI 2-lane
- USB Host: USB 2.0 OTG D+ / D-
- Liczba GPIO: 44
- Zakres temperatury pracy: od 0°C do 40°C
- Raster montażowy SMT: 1,27 mm oraz 2 mm
- Raster montażowy DIP: 2,54 mm
- Pobór prądu podczas pracy: 30,76 mA przy 5 V
- Pobór prądu w trybie Deep Sleep: 360,84 µA przy 5 V / 343,90 µA przy 3,3 V
- Wymiary: 29,8 x 22 x 4,3 mm
- Masa: 2,7 g
Zawartość zestawu
- 1x M5Stamp ESP32P4
Interfejsy modułu są kompatybilne z obudowami SMT o rozstawie 1,27 mm / 2 mm oraz złączami DIP męskimi / żeńskimi o rozstawie 2,54 mm.
