Opis produktu: Moduł Cap LoRa 1262 do M5Stack Cardputer Adv - SX1262 - M5Stack U214
Cap LoRa 1262 to wysokowydajny moduł komunikacyjny zaprojektowany dla Cardputer Adv. Integruje technologię LoRa o dużym zasięgu i niskim poborze mocy z systemem pozycjonowania GNSS. Dzięki układowi SX1262, który odpowiada za łączność w paśmie od 868 MHz do 923 MHz oferuje stabilną transmisję nawet w trudnych warunkach, a zewnętrzna antena SMA zwiększa odporność na zakłócenia. Wbudowany moduł ATGM336H zapewnia szybkie i dokładne pozycjonowanie, obsługując wiele systemów satelitarnych jednocześnie. Urządzenie sprawdzi się w zastosowaniach wymagających niezawodnej komunikacji i lokalizacji, takich jak monitoring pojazdów czy inteligentna infrastruktura.

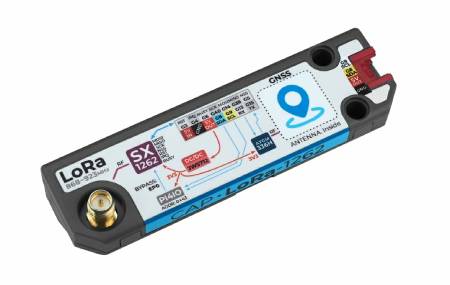

Moduł Cap LoRa 1262 do M5Stack Cardputer Adv - SX1262 - M5Stack U214.
Moduł obsługuje pasmo częstotliwości od 868 MHz do 923 MHz.
Główne cechy Cap LoRa 1262
- Integracja LoRa i GNSS: połączenie komunikacji dalekiego zasięgu i lokalizacji
- Układ SX1262: czułość do -147 dBm oraz moc do 22 dBm
- Zakres częstotliwości: od 868 MHz do 923 MHz
- Modulacje: FSK, GFSK, MSK, GMSK, LoRa, OOK
- GNSS multi-system: GPS, GLONASS, GALILEO, BD2, BD3, QZSS
- Dokładność GPS: poniżej 1,5 m
- Anteny: SMA dla LoRa oraz ceramiczna dla GPS
- Interfejsy: SPI oraz UART
- Złącze Grove: łatwa integracja z Cardputer Adv
Wielosystemowy GNSS i kompatybilność wyprowadzeń

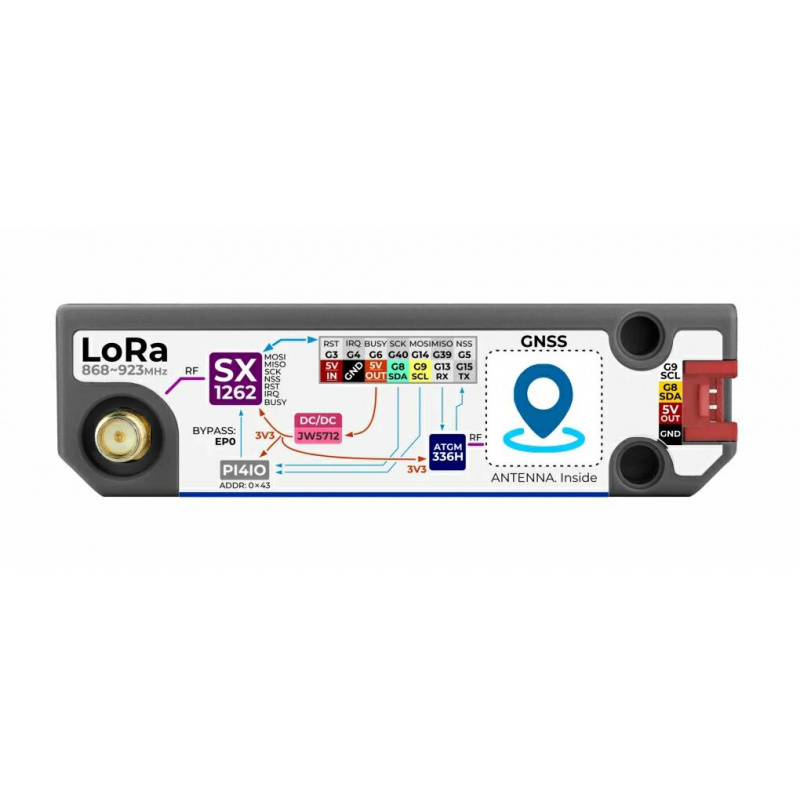

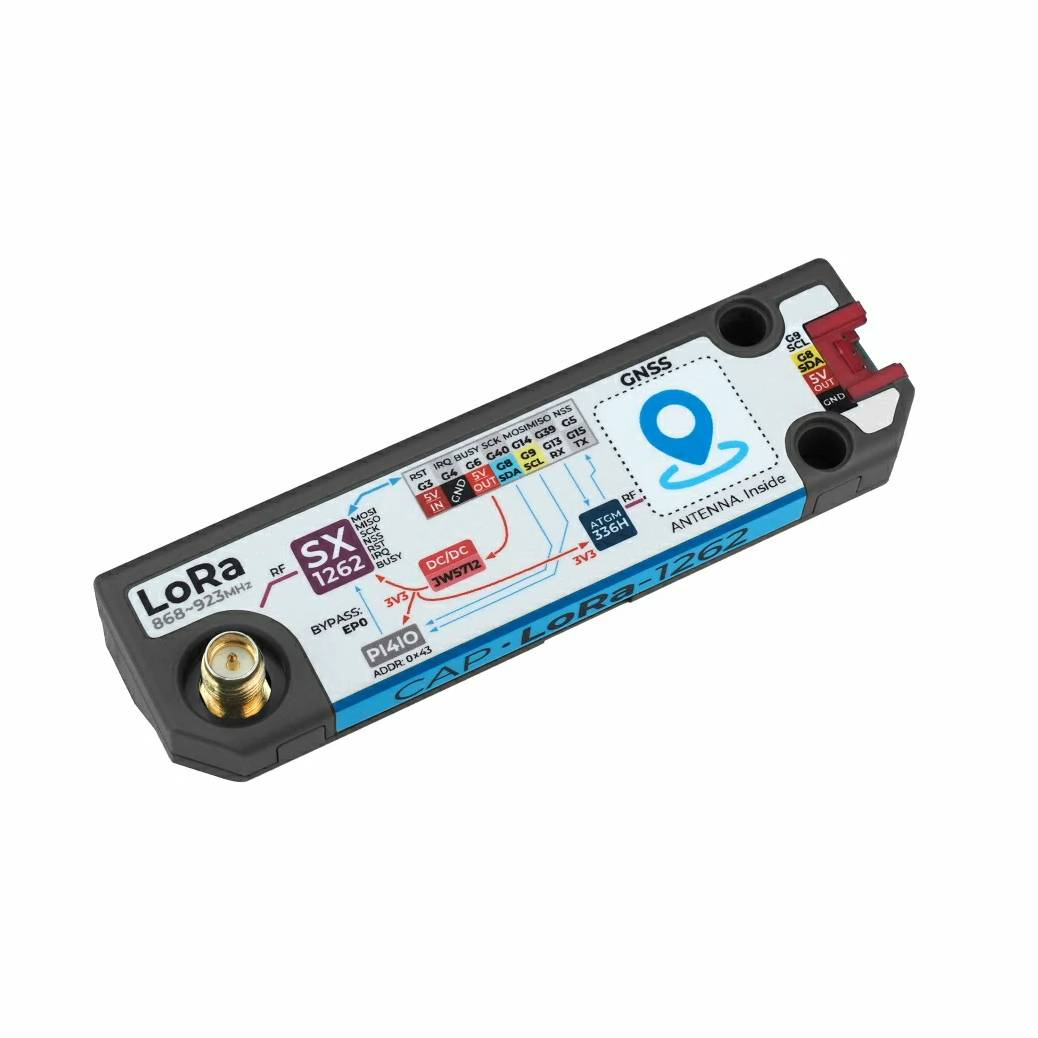

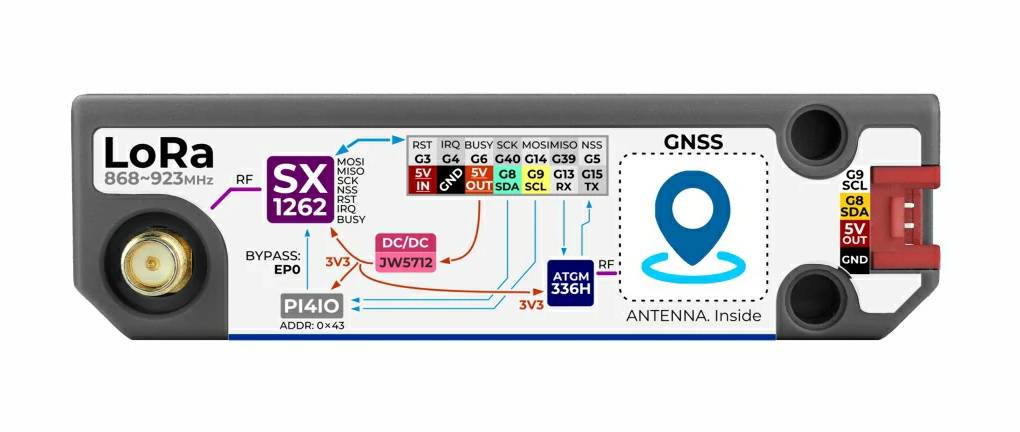

Moduł Cap LoRa 1262 oferuje wysoką precyzję dzięki obsłudze wielu systemów nawigacji satelitarnej, co pozwala na uzyskanie dokładności pozycjonowania poniżej 1,5 m. Urządzenie komunikuje się z Cardputerem Adv poprzez dedykowaną magistralę Cap-Bus, wykorzystując interfejsy SPI dla modułu LoRa oraz UART dla sekcji GPS. Dodatkową elastyczność zapewnia wbudowany ekspander portów PI4IOE5V6408, który zarządza m.in. przełącznikiem antenowym RF, co optymalizuje proces transmisji danych. Dzięki kompaktowym wymiarom nakładka idealnie przylega do obudowy jednostki głównej, tworząc zwartą i mobilną stację komunikacyjną.
Obsługuje odbiór sygnałów GNSS w wielu pasmach i konstelacjach oraz może odbierać sygnały z wielu systemów nawigacji satelitarnej, w tym GPS, BD2, BD3, GLONASS, GALILEO i QZSS.

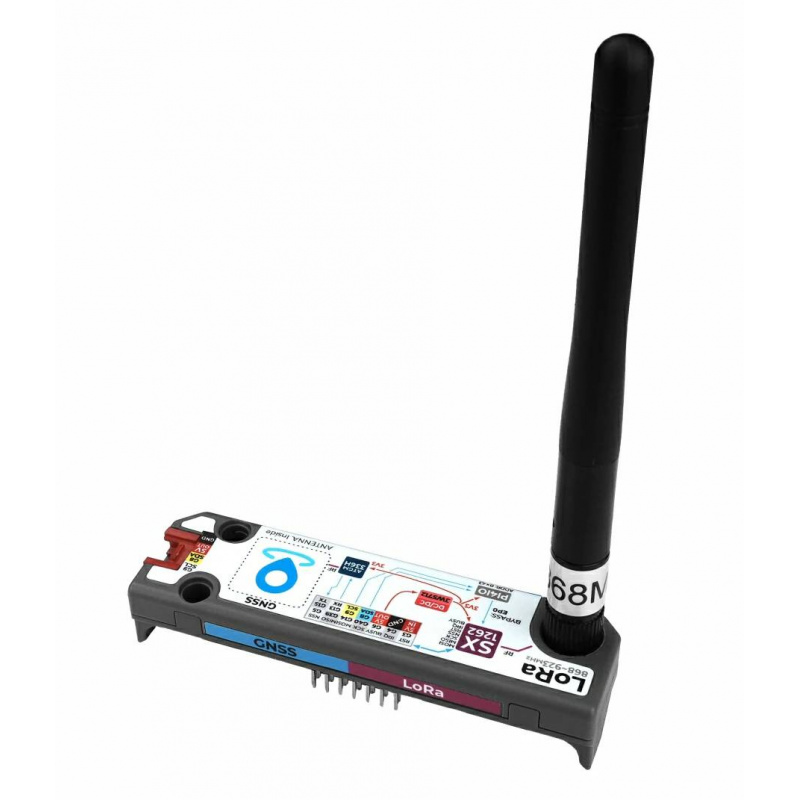

Moduł jest wyposażony w zewnętrzną antenę SMA.
Programowanie i wsparcie platform
Tworzenie aplikacji dla Cap LoRa 1262 jest niezwykle proste dzięki pełnemu wsparciu dla środowiska Arduino IDE oraz graficznego systemu UiFlow2. Deweloperzy mogą korzystać z gotowych bibliotek, takich jak RadioLib do obsługi komunikacji radiowej czy TinyGPS++ do przetwarzania danych lokalizacyjnych NMEA. Moduł umożliwia pełną konfigurację parametrów pracy, w tym wybór prędkości transmisji bitowej do 300 kbps oraz regulację mocy nadawania do 22 dBm. Dzięki dostępności szczegółowej dokumentacji i przykładów kodu na GitHub, wdrożenie projektu od fazy prototypu do gotowego rozwiązania zajmuje znacznie mniej czasu.
Specyfikacja techniczna Cap LoRa 1262
- Układ LoRa: SX1262
- Zakres częstotliwości LoRa: od 868 MHz do 923 MHz
- Programowalna przepływność LoRa: do 300 kbps
- Interfejs komunikacyjny LoRa: SPI
- Antena LoRa: 108 x 9,3 mm, złącze SMA / RP-SMA (gwint wewnętrzny, pin wewnętrzny), zysk 3 dBi
- Moc nadawcza LoRa: do 22 dBm
- Czułość odbiornika LoRa: do -147 dBm (tryb niskiej przepływności LoRa)
- Pobór prądu LoRa: 5 V / 163,4 mA
- Obsługiwane modulacje: FSK, GFSK, MSK, GMSK, LoRa, OOK
- Moduł GNSS: ATGM336H-6N (układ AT6668)
- Interfejs komunikacyjny GNSS: UART, domyślnie 115200 bps (8N1)
- Obsługiwane systemy GNSS: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Obsługiwane pasma:
- BDS: B1I + B1C
- GPS / QZSS / SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Liczba kanałów GPS: 50
- Dokładność pozycjonowania: < 1,5 m (CEP50)
- Częstotliwość odświeżania pozycji: do 10 Hz
- Protokół GPS: NMEA 0183 v4.1
- Czułość GNSS:
- śledzenie: -162 dBm
- akwizycja: -160 dBm
- zimny start: -148 dBm
- Czas uzyskania pozycji (TTFF):
- zimny start: 23 s
- gorący start: 1 s
- Pobór prądu GNSS (włączony moduł): 33,1 mA
- Zasilanie: 5 V
- Wymiary: 84 x 24 x 15,2 mm
- Masa: 34 g (z anteną)

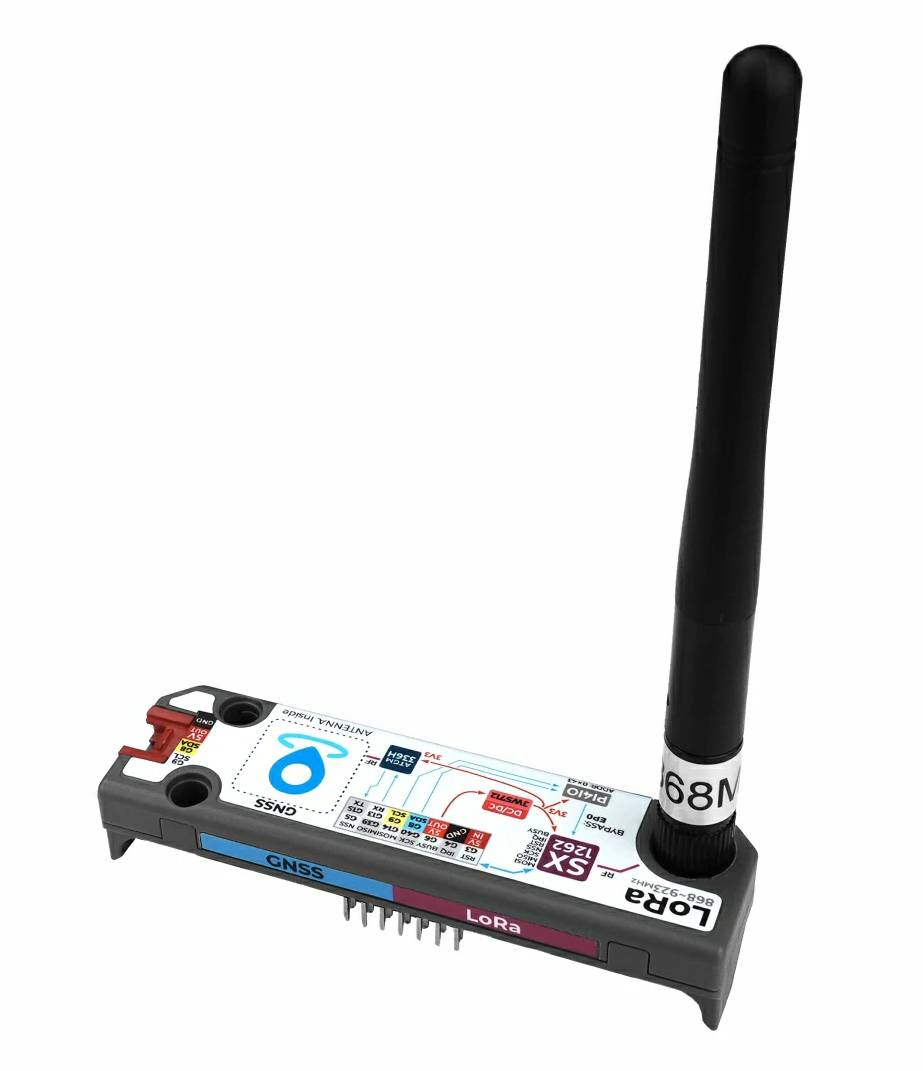

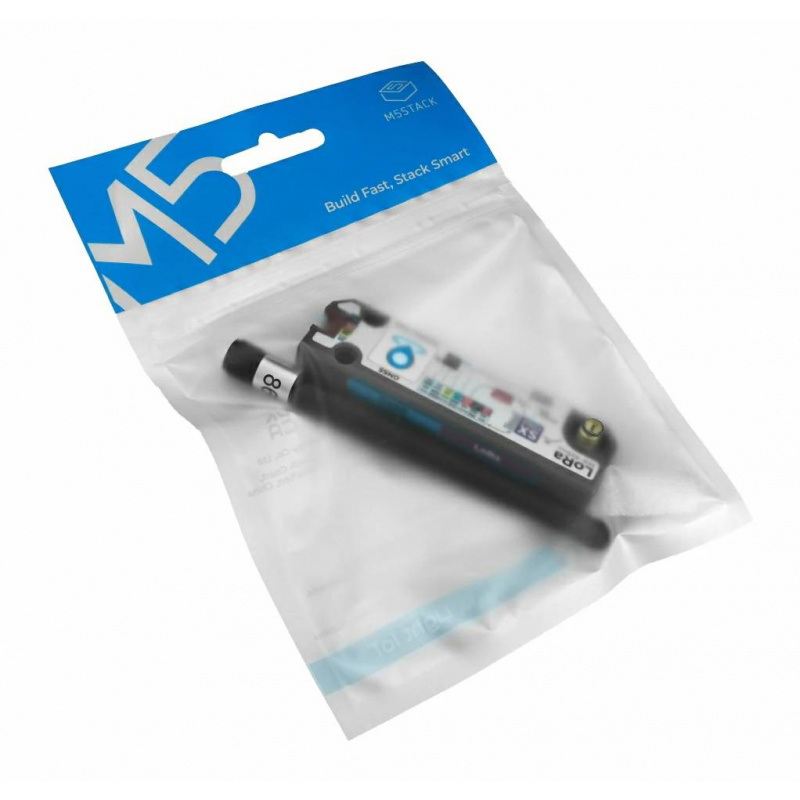

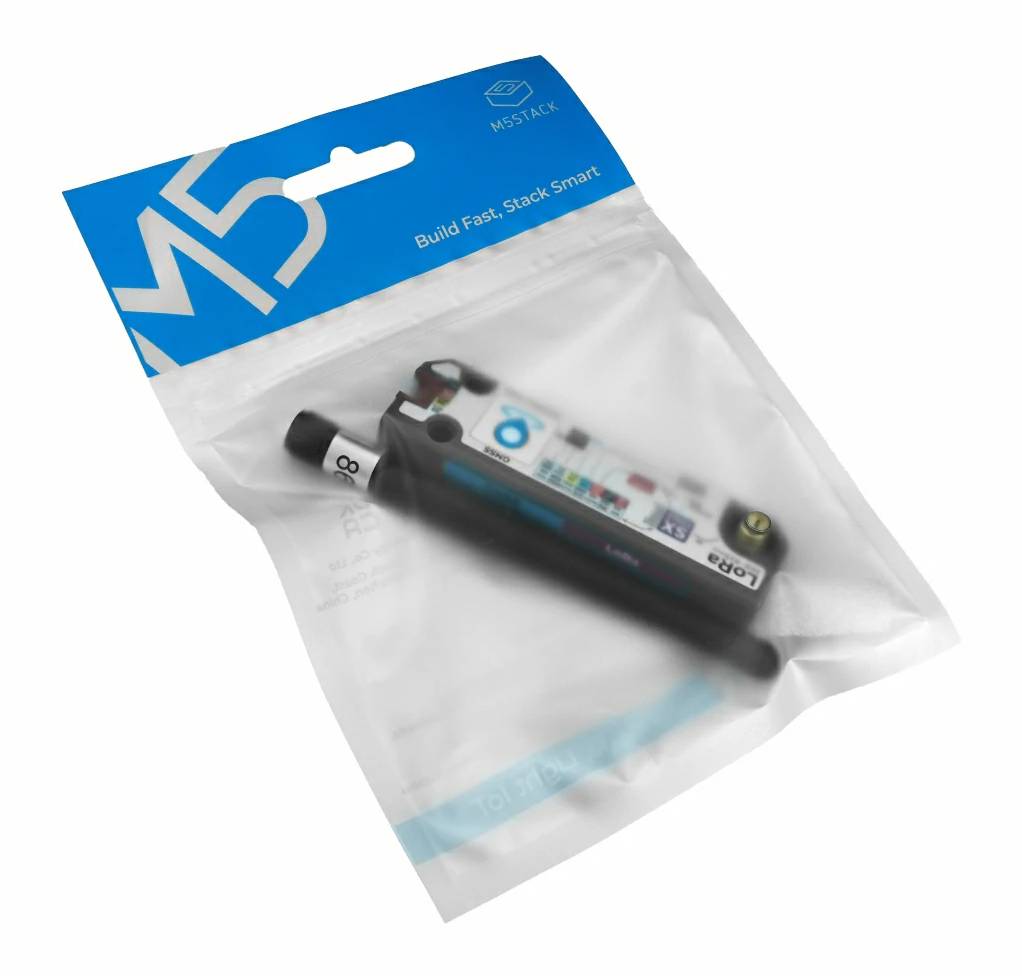

Zawartość zestawu
- 1x Cap LoRa 1262
- 1x Antena LoRa SMA
Elementy wchodzące w skład zestawu.
