Indeks: MCS-26866

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4 od Espressif zawiera płytkę z dwurdzeniowym procesorem RISC-V 400 MHz, ekran dotykowy 7 cali o rozdzielczości 1024 x 600 px i kamerę 2 MPx MIPI-CSI.

  • WiFi 6 i Bluetooth 5 (LE) przez moduł ESP32-C6-MINI-1
  • Ethernet 10 Mb/s i 100 Mb/s, 4 porty USB, slot microSD
  • Kodek audio ES8311, mikrofon i wzmacniacz 3 W
Cena:
Cena netto:
Ilość

Jesteśmy najczęściej i najlepiej ocenianym w Polsce sklepem dla osób zainteresowanych elektroniką i drukiem 3D (średnia z ponad 110 tys. najnowszych opinii to 4,9/5).

10 tys. produktów z szybką wysyłką z Polski

1,7 mln obsłużonych zamówień

Nasz serwis testuje i naprawia produkty

Botland powstał z pasji do technologii i tak zostało do dziś. Od ponad 15 lat nie tylko sprzedajemy elektronikę, ale też tworzymy z jej pomocą własne rozwiązania. Raspberry Pi wspiera nas przy pakowaniu zamówień, a z drukarek 3D korzystamy dosłownie każdego dnia (również prywatnie).

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

ESP32-P4 z ekranem 7 cali i kamerą 2 MPx

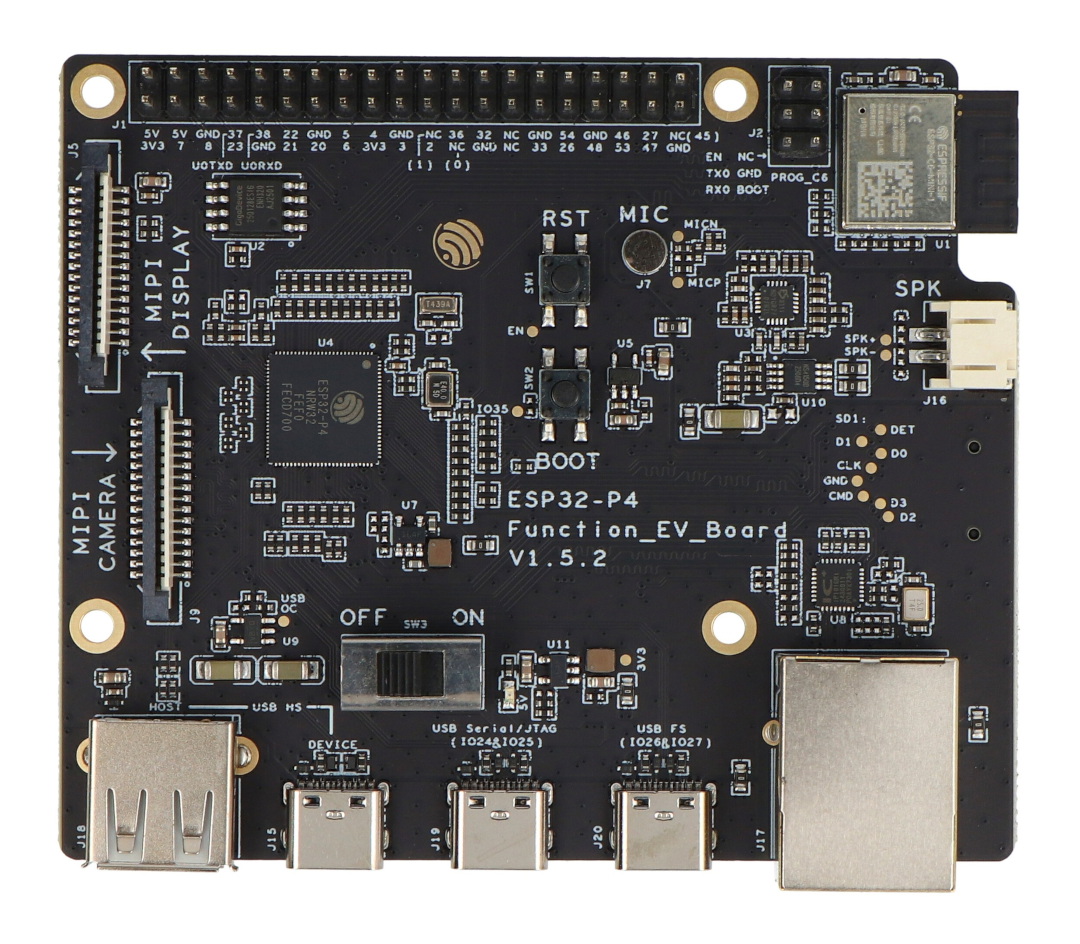

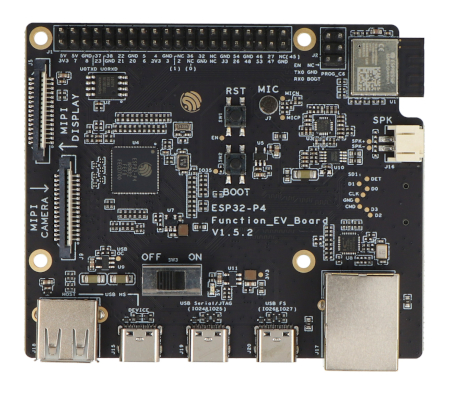

ESP32-P4-Function-EV-Board to zestaw rozwojowy Espressif z dwurdzeniowym układem ESP32-P4 RISC-V 400 MHz, ekranem dotykowym 7 cali i kamerą 2 MPx w zestawie. Układ ESP32-P4 obsługuje do 32 MB PSRAM, USB 2.0, interfejsy MIPI-CSI i MIPI-DSI oraz sprzętowy koder H.264.

WiFi 6 i Bluetooth 5 (LE) w paśmie 2,4 GHz zapewnia osobny moduł ESP32-C6-MINI-1 na płytce, a sieć przewodową port Ethernet RJ45 10/100 Mb/s. Producent przeznacza zestaw do prototypów wideodomofonów, kamer sieciowych, centralnych paneli inteligentnego domu i elektronicznych etykiet cenowych. Do projektu bez ekranu i kamery wystarczy mniejsza płytka ESP32-S3-DEV-KIT-N8R8 z WiFi i Bluetooth LE w module.

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4-Function-EV-Board

400 MHz

taktowanie 2 rdzeni RISC-V

1024 x 600

rozdzielczość ekranu dotykowego 7 cali

2 MPx

kamera MIPI-CSI w zestawie

WiFi 6

łączność przez moduł ESP32-C6 z Bluetooth 5 (LE)

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4-Function-EV-Board

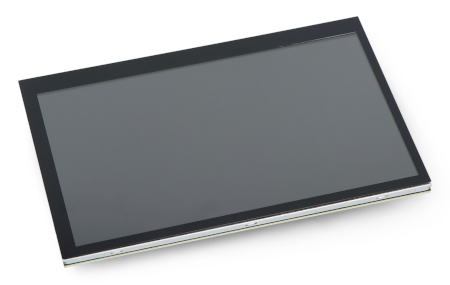

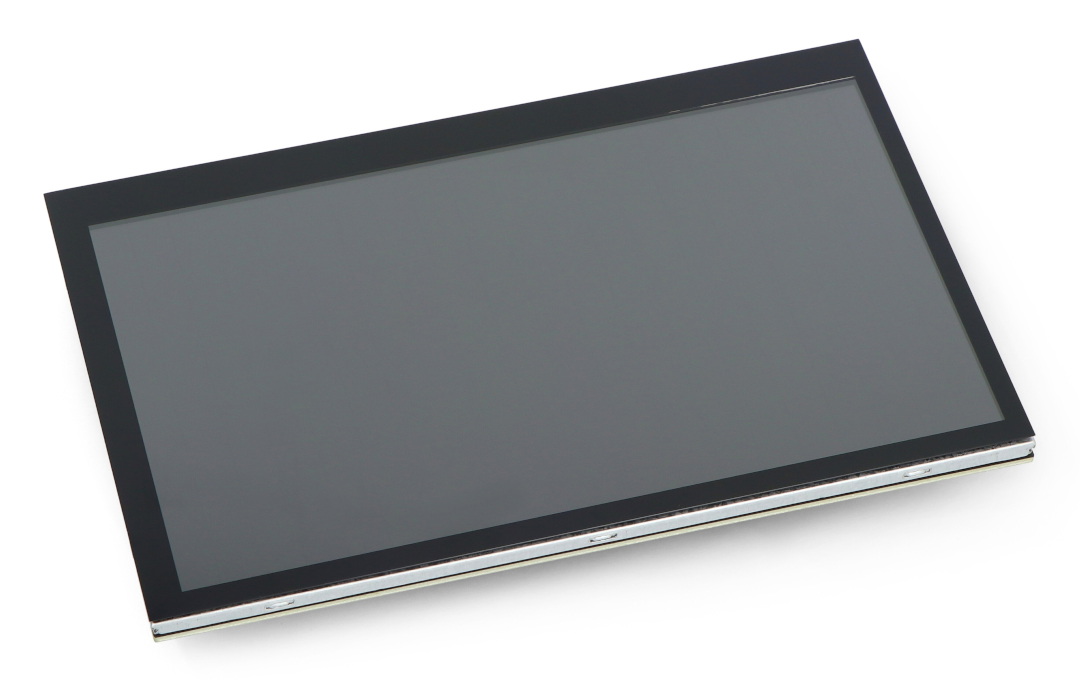

Ekran 7 cali i kamera MIPI w zestawie

Pojemnościowy ekran dotykowy 7 cali o rozdzielczości 1024 x 600 px podłączasz przez płytkę adaptera do złącza MIPI-DSI, a kamerę 2 MPx przez osobny adapter do złącza MIPI-CSI. Oba złącza FPC mają 15 pinów o rastrze 1 mm.

Do ekranu używasz taśmy odwrotnej, w której styki na obu końcach są po przeciwnych stronach, a do kamery taśmy prostej. Przykłady LVGL v8 i v9 oraz ESP_Brookesia Phone z interfejsem w stylu Androida pokazują, jak wykorzystać ekran, kamerę, kartę microSD i audio.

Audio, Ethernet i 4 porty USB

Kodek ES8311 z mikrofonem na płytce przetwarza dźwięk, a wzmacniacz klasy D NS4150B o mocy 3 W wysterowuje głośnik 4 Ω przez złącze o rastrze 2 mm. Pliki audio odtworzysz z karty microSD pracującej w trybie 4-bitowym.

Płytka ma 3 porty USB typu C: USB Full-speed, USB Serial/JTAG do wgrywania programu i debugowania oraz USB 2.0 High-Speed w trybie urządzenia. Port USB typu A pracuje jako host z prądem do 500 mA, ale nie działa jednocześnie z portem USB 2.0 typu C. Pamięć programu to 16 MB Flash na magistrali SPI.

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4-Function-EV-Board

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4-Function-EV-Board

40-pinowe złącze J1 na czujniki i moduły

Dostępne wyprowadzenia GPIO prowadzą do 40-pinowego złącza J1, z którego przewodami połączeniowymi podłączysz czujniki i moduły. Na złączu są też linie 3,3 V, 5 V i masy oraz UART0 na GPIO37 i GPIO38.

GPIO0 i GPIO1 są domyślnie zajęte przez kwarc 32,768 kHz, a GPIO45 przez sterowanie zasilaniem karty microSD. Odzyskasz je, przenosząc rezystory według dokumentacji producenta.

Pinout ESP32-P4-Function-EV-Board: złącze J1

Pin J1Funkcja
1. 3V3zasilanie 3,3 V
2. 5Vzasilanie 5 V
3. 7GPIO7
4. 5Vzasilanie 5 V
5. 8GPIO8
6. GNDmasa
7. 23GPIO23
8. 37U0TXD, GPIO37
9. GNDmasa
10. 38U0RXD, GPIO38
11. 21GPIO21
12. 22GPIO22
13. 20GPIO20
14. GNDmasa
15. 6GPIO6
16. 5GPIO5
17. 3V3zasilanie 3,3 V
18. 4GPIO4
19. 3GPIO3
20. GNDmasa
21. 2GPIO2
22. NC(1)GPIO1, domyślnie zajęty przez kwarc 32,768 kHz
23. NC(0)GPIO0, domyślnie zajęty przez kwarc 32,768 kHz
24. 36GPIO36
25. GNDmasa
26. 32GPIO32
27. NCniepodłączony
28. NCniepodłączony
29. 33GPIO33
30. GNDmasa
31. 26GPIO26
32. 54GPIO54
33. 48GPIO48
34. GNDmasa
35. 53GPIO53
36. 46GPIO46
37. 47GPIO47
38. 27GPIO27
39. GNDmasa
40. NC(45)GPIO45, domyślnie zajęty przez zasilanie karty microSD

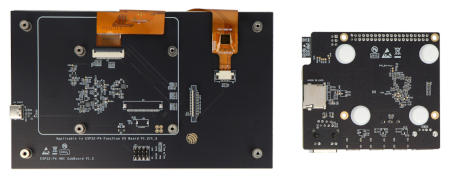

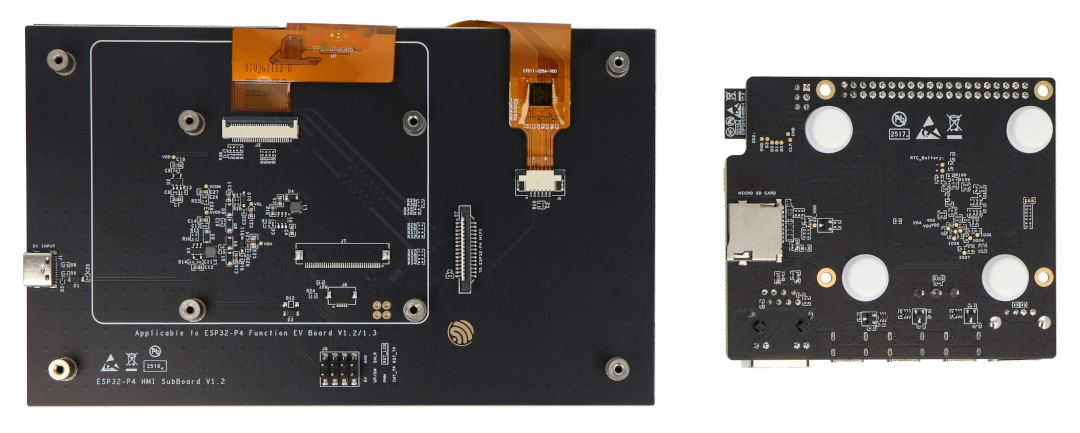

Jak podłączyć ekran do płytki

Płytkę przykręcasz do adaptera ekranu krótkimi dystansami 8 mm, a długie dystanse 20 mm na obwodzie adaptera pozwalają postawić ekran pionowo. Złącze J3 adaptera łączysz taśmą odwrotną ze złączem MIPI-DSI, a piny RST_LCD i PWM przewodami z GPIO27 i GPIO26 na złączu J1.

Ekran zasilaj osobnym przewodem USB podłączonym do złącza J1 adaptera. Gdy to niemożliwe, połącz piny 5 V i GND adaptera z odpowiednimi pinami płytki, o ile jej zasilanie ma wystarczający zapas prądu.

ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2MPx - WiFi/Bluetooth - Espressif

Zestaw ESP32-P4-Function-EV-Board

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • budujesz urządzenie z ekranem dotykowym, kamerą i dźwiękiem na jednym układzie
  • potrzebujesz Ethernetu, WiFi 6 i USB High-Speed w jednym zestawie
  • piszesz w ESP-IDF i chcesz gotowe przykłady LVGL dla dużego ekranu

Rozważ inną opcję, jeśli:

  • potrzebujesz prostego węzła z czujnikiem, bez ekranu, kamery i dźwięku
  • potrzebujesz małej płytki WiFi bez ekranu: wybierz ESP32-S3 DevKit N8R8

ESP32-P4 vs ESP32-S3: porównanie płytek

ESP32-P4-Function-EV-BoardESP32-S3-DEV-KIT-N8R8
ProcesorRISC-V, 2 rdzenie, 400 MHzXtensa LX7, 2 rdzenie, 240 MHz
WiFiWiFi 6, 2,4 GHz, moduł ESP32-C6-MINI-1802.11 b/g/n, 2,4 GHz, w module ESP32-S3
BluetoothBluetooth 5 (LE)Bluetooth 5 (LE), Bluetooth Mesh
Pamięć Flash na płytce16 MB8 MB
Ekran w zestawietak, 7 cali, 1024 x 600 pxnie
Kamera w zestawietak, 2 MPx, MIPI-CSInie
Ethernettak, RJ45 10 Mb/s i 100 Mb/snie
ESP32-S3-DEV-KIT-N8R8

Ciekawostka

Wersja v1.5.2 z wbudowanym debuggerem

W wersji płytki v1.5.2 producent zastąpił port USB-UART z wersji v1.4 wbudowanym w ESP32-P4 portem USB Serial/JTAG, dodał port USB OTG Full-speed na złączu USB typu C i usunął z listwy wyprowadzenia IO24 oraz IO25.

Źródło: Espressif: ESP32-P4-Function-EV-Board, historia wersji

Najczęstsze pytania

ESP32-P4 czy ESP32-S3?

ESP32-P4 ma 2 rdzenie RISC-V 400 MHz, MIPI-CSI, MIPI-DSI i koder H.264, więc lepiej obsługuje ekran i kamerę. ESP32-S3 ma 2 rdzenie Xtensa LX7 240 MHz z WiFi i Bluetooth LE wbudowanymi w moduł.

Czy ESP32-P4 ma WiFi?

Na tej płytce tak. WiFi 6 i Bluetooth 5 (LE) w paśmie 2,4 GHz zapewnia moduł ESP32-C6-MINI-1, połączony z głównym procesorem płytki.

Czy ekran i kamera są w zestawie?

Tak. Zestaw zawiera ekran dotykowy 7 cali 1024 x 600 px i kamerę 2 MPx MIPI-CSI z płytkami adapterów, taśmami i dystansami.

Jak zasilić płytkę ESP32-P4?

Przez dowolny z 3 portów USB typu C. Do wgrywania programu producent zaleca port USB Serial/JTAG, a do zasilania ekranu zaleca osobny przewód USB.

W czym programować ESP32-P4?

Programuj w środowisku ESP-IDF, w którym Espressif udostępnia przykłady LVGL v8, LVGL v9 i ESP_Brookesia Phone dla tej płytki.

Czy płytka ma Ethernet?

Tak. Port RJ45 obsługuje 10 Mb/s i 100 Mb/s z automatycznym doborem szybkości przez układ PHY połączony z interfejsem RMII procesora.

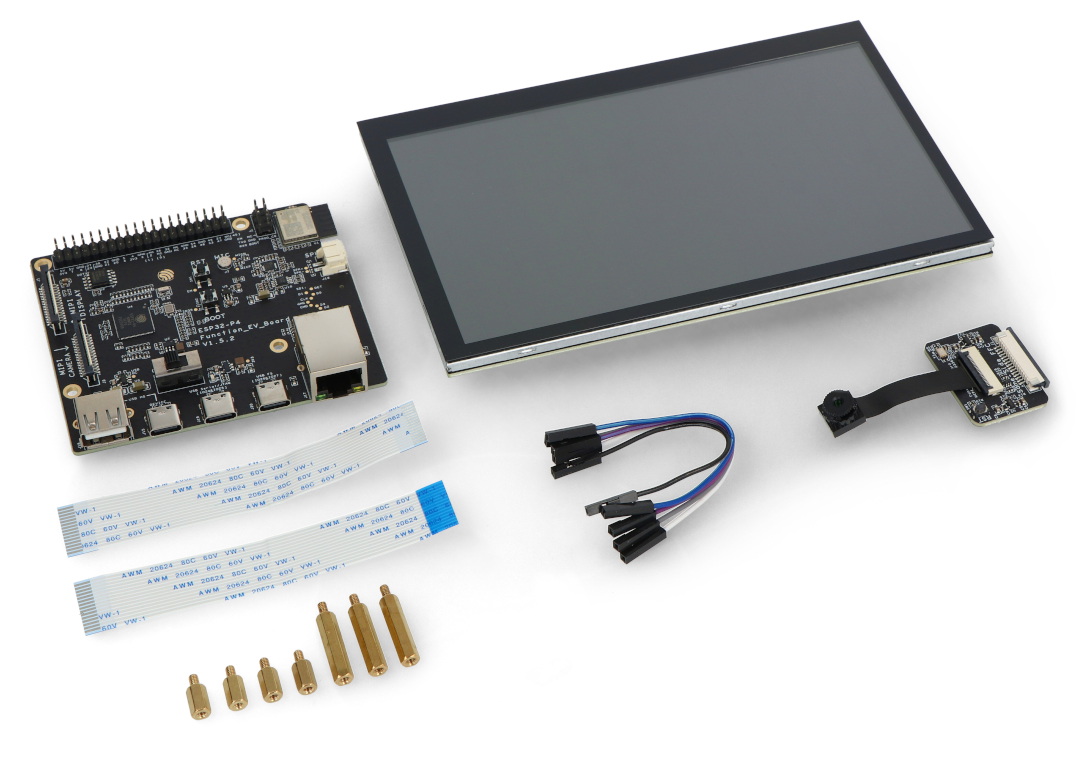

Zawartość zestawu

  • 1 x Płytka ESP32-P4-Function-EV-Board
  • 1 x Ekran dotykowy LCD 7 cali, 1024 x 600 px
  • 1 x Płytka adaptera ekranu
  • 1 x Kamera 2 MPx z interfejsem MIPI-CSI
  • 1 x Płytka adaptera kamery
  • 1 x Taśma do kamery (prosta)
  • 1 x Taśma do ekranu (odwrotna)
  • Przewody połączeniowe DuPont
  • Dystanse mosiężne 20 mm i 8 mm

Specyfikacja techniczna

ParametrWartość
Układ głównyESP32-P4, RISC-V, 32 bit, 2 rdzenie, 400 MHz, rozszerzenia instrukcji AI
PSRAMukład ESP32-P4 obsługuje do 32 MB
Pamięć Flash16 MB, SPI
Moduł radiowyESP32-C6-MINI-1, WiFi 6 i Bluetooth 5 (LE), 2,4 GHz
EkranLCD 7 cali, dotyk pojemnościowy, 1024 x 600 px, MIPI-DSI
Kamera2 MPx, MIPI-CSI
Złącza MIPI2 x FPC 15 pin, raster 1 mm
Audiokodek ES8311, mikrofon, wzmacniacz NS4150B 3 W, wyjście na głośnik 4 Ω
EthernetRJ45, 10 Mb/s i 100 Mb/s
USB3 x USB typu C (Full-speed, Serial/JTAG, USB 2.0 High-Speed OTG), 1 x USB typu A host do 500 mA
Karta pamięcimicroSD, tryb 4-bitowy
Wyprowadzeniazłącze J1, 40 pinów
Zegarykwarc 40 MHz i 32,768 kHz
Zasilanie5 V z dowolnego portu USB typu C, wyłącznik zasilania
Wersja płytkiv1.5.2
ŚrodowiskoESP-IDF
Nazwa Wartość
UC - Mikrokontroler
  • ESP32-C6
  • ESP32-P4
UC - Rdzeń 32-bit RISC-V
UC - Pamięć Flash 16 MB
UC - Pamięć RAM 32 MB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 55
UC - Taktowanie 400 MHz
UC - Ethernet Tak
UC - Moduł WiFi Tak
UC - Interfejs USB 2x USB
UC - microSD Tak
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
UC - Interfejs kamery tak
Szerokość 19,8 cm
Wysokość 13 cm
Głębokość 7,5 cm
Waga 0,517 kg
