Opis produktu: DFRobot BLE Link - Bluetooth 4.0 low energy
Moduł umożliwia bezprzewodowe połączenie mikrokontrolera z urządzeniem wyposażonym w system operacyjny Android (4.3+) lub iOS w zasięgu do 70 m. Płytka zawiera chip CC2540 firmy Texas Instruments, który umożliwia komunikacje w standardzie Bluetooth 4.0. Dzięki tej funkcjonalności użytkownik może zdalnie zaprogramować moduł Arduino, skorzystać z komend AT oraz w prosty sposób dokonać aktualizacji oprogramowania. Układ komunikuje się z płytką główną poprzez prosty interfejs szeregowy UART. Rozstaw złącz jest zgodny z popularnymi modułami XBee - dwie listwy raster 2 mm, dzięki temu można je wpiąć np. w kompatybilne z Arduino płytki bazowe DFRobot. np. Leonardo lub Romeo.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika ze szczegółowym opisem złącz. |

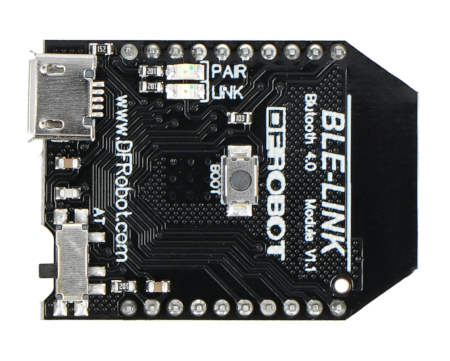

DFRobot BLE Link - Bluetooth 4.0 low energy.

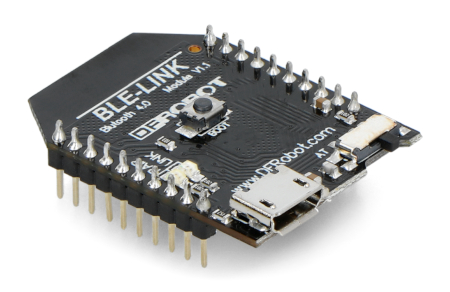

DFRobot BLE Link - TEL0073.
Specyfikacja DFRobot BLE Link - Bluetooth 4.0 low energy
- Napięcie zasilania: 3,3 V
- Wyprowadzenia tolerują napięcie 5 V
- Pobór prądu: ok. 11 mA
- Częstotliwość pracy: 2,4 GHz
- Prędkość komunikacji: do 1 Mbps
- Czułość: - 93 dB
- Zasięg: do 60 m
- Wsparcie dla komend AT
- Komunikacja w trybie master - slave
- Wsparcie dla Bluetooth HID
- Interfejs komunikacji z mikrokontrolerem: UART
- Rozstaw złącz kompatybilny z XBee - listwy raster 2,0 mm
- Dwa otwory montażowe o średnicy 3 mm
- Wymiary płytki: 32 x 22 mm
Moduł kompatybilny z systemem XBee
Konstrukcja modułu DFRobot BLE Link 4.0 jest kompatybilna z modułami komunikacyjnymi XBee. Wbudowany regulator napięcia umożliwia współpracę modułu z płytkami rozwojowymi o różnych poziomach logicznych napięć, tj. 5V (np. dla Arduino i modułów AVR) i 3,3V (np. dla Raspberry Pi). Ponadto, wykorzystując dwa moduły BLE Link 4.0, możesz zbudować system komunikacyjny złożony z dwóch płytek Arduino, które mogą współpracować ze sobą na zasadzie topologii Master-Slave.
Aplikacja mobilna dla modułu BLE Link 4.0
Firma DFRobot stworzyła dedykowaną aplikację mobilną, za pomocą której możesz sterować płytką BLE Link 4.0. Aplikacja może działać zarówno na telefonach z systemem Android jak i Apple iOS. Dzięki dodaniu opcji łączności bezprzewodowej przez Bluetooth, moduł DFRobot BLE Link 4.0 może być wykorzystany w takich aplikacjach jak domowe sieci komunikacyjne do sterowania urządzeniami domotyki, a także jako nadajnik/odbiornik w aplikacjach inteligentnych ubrań.
