Moduł Bluetooth HC-06 ZS-040

Indeks: MOD-06818 EAN: 5904422375300

Moduł Blootooth v2.0 + EDR klasa 2. Pracuje z napięciem 3,3 V, komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Maksymalna moc nadajnika wynosi + 4 dBm, czułość odbiornika to - 85 dBm.

Moduł Bluetooth HC-06 ZS-040
42,90 zł
34,88 zł netto
Zapłać później
Producent: OEM

Opis produktu: Moduł Bluetooth HC-06 ZS-040

Moduł Blootooth v2.0 + EDR klasa 2. Pracuje z napięciem 3,3 V, komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Maksymalna moc nadajnika wynosi + 4 dBm, czułość odbiornika to - 85 dBm.

Specyfikacja

  • Napięcie zasilania: 3,6 V do 6 V podłączane do pinu VCC
  • Wyprowadzenia komunikacyjne pracują z napięciem 3,3 V (tolerują 5 V)
  • Pobór prądu: ok. 50 mA
  • Klasa 2 - moc nadajnika maks. + 4 dBm
  • Zasięg: do 10 m
  • Hasło do parowania: 1234
  • Standard: Bluetooth 2.0 + EDR
  • Profil SPP z możliwością ustawień poprzez komendy AT
  • Wersja oprogramowania: Linvor v1.8
  • Komunikacja: UART (RX, TX)
  • Wymiary: 37 x 16 mm

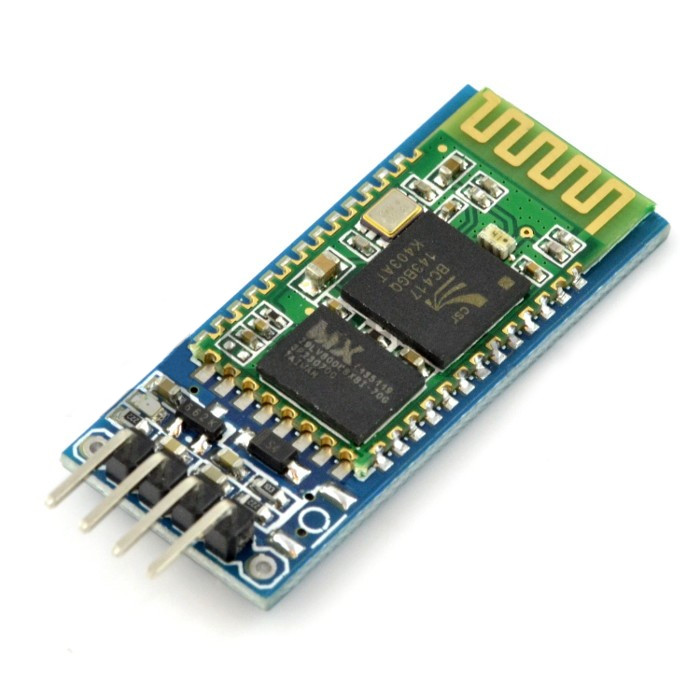

Moduł Bluetooth HC-06 ZS-040

Moduł Bluetooth HC-06 ZS-040.

Prosty układ komunikacyjny oparty na module Bluetooth HC-06 v2.0 + EDR. Komunikuje się poprzez interfejs szeregowy UART z wykorzystaniem komend AT.

Podłączenie

W celu uruchomienia modułu należy podłączyć napięcie zasilania  do pinu oznaczonego VCC. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-06, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z komputerem poprzez przejściówkę FTDI.



Pomimo, że w sieci dostępne są projekty, w których układ HC-06 podłączony jest bezpośrednio do pinów 5 V, np. Arduino Uno, to dla bezpieczeństwa zalecamy zastosowanie konwertera napięć 3,3 V - 5 V.



Komunikacje można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.



Konfiguracja modułu odbywa się poprzez popularne komendy AT, aby wejść w ten tryb należy podłączyć wyprowadzenie EN do 3,3 V. Przykładowe komendy to:

  • AT - testowanie połączenia, w odpowiedzi dostajemy OK.
  • AT+BAUD1 - ustawia prędkość na 9600 bps.

Instrukcje należy wysyłać bez znaku zakończenia linii. Więcej komend można znaleźć w dokumentacji.



Sprawdź w jaki sposób połączyć urządzenie z Raspberry Pi!

Oprócz modułu HC-06 na płytce znajdują się:

  • statusowa dioda LED połączona z wyprowadzeniem statusowym PIO1 (24) sygnalizująca poprawne połączenie,
  • stabilizator napięcia zasilania 5 V -> 3,3 V,
  • kondensatory filtrujące napięcie zasilania,
  • przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.
  • piny EN (przełącza układ w tryb komend AT) i STATE (połączony z wyprowadzeniem statusowym PIO1 - pin 24) zostały wyprowadzone w postaci otworów, domyślnie nie posiadają wlutowanych złącz.

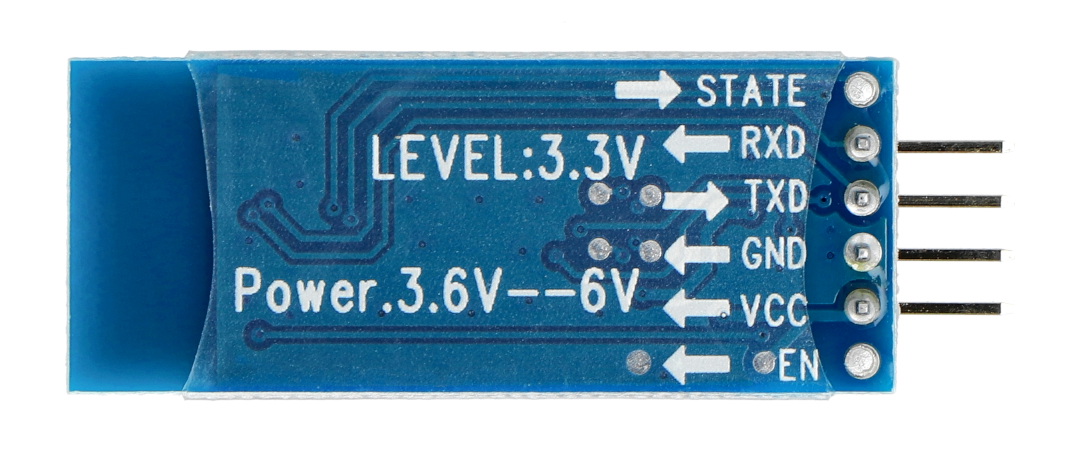

Moduł Bluetooth HC-06 ZS-040.

Test 3
Szerokość opakowania 5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 7 cm
Masa opakowania 0.004 kg

Lis

11/30/21

Pytanie: Czy ten układ moge podłączyć bezpośrednio pod arduino czyli logikę 5V
Odpowiedź: Zgodnie z informacją zamieszczoną w opisie produktu, w sieci można znaleźć przykłady podłączenia modułu bezpośrednio do Arduino lecz zalecamy wykorzystanie konwertera napięć 3,3V-5V: https://botland.com.pl/410-konwertery-napiec
