Opis produktu: Moduł komunikacyjny Realtek RTL8720DN Dual-Band - WiFi 2,4GHz/5GHz i Bluetooth 5.0
Moduł komunikacyjny Realtek RTL8720DN, pozwalający zaimplementować komunikację bezprzewodową do naszego projektu. Produkt pozwala na komunikację za pomocą WiFi przy wykorzystaniu częstotliwości 2,4 GHz i 5 GHz oraz przy użyciu Bluetooth Low Energy 5.0. Poza samym chipem odpowiadającym za komunikację, produkt posiada wysokiej jakości mikrokontrolery KM4 oraz KM0. Moduł posiada wewnętrzną, wbudowaną antenę komunikacyjną.

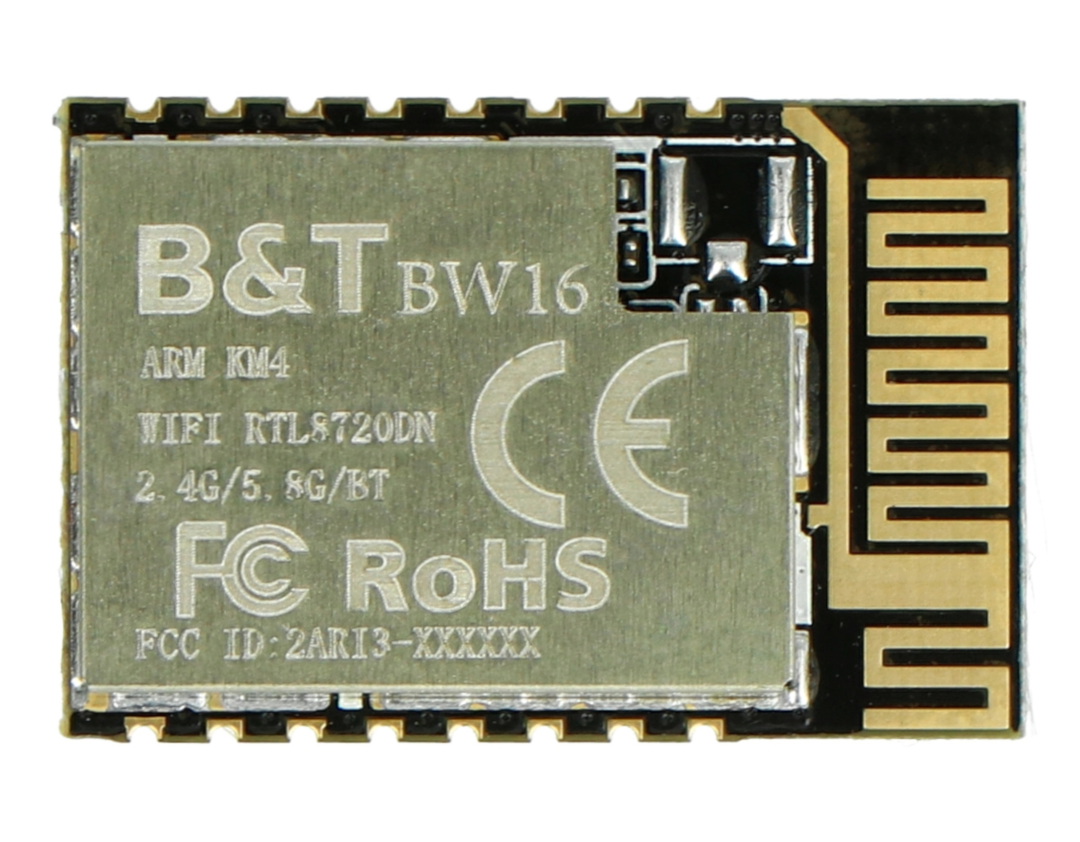

![Moduł komunikacji bezprzewodowej RTL8720DN.](https://cdn1.botland.com.pl/img/art/inne/16640_2b.jpg)
Moduł komunikacji bezprzewodowej RTL8720DN.
Interfejsy zaimplementowane w module RTL8720DN
Moduł posiada 16 pinów wyjścia znajdujących się na odwrocie płytki, poprzez konkretne piny możemy skorzystać z konkretnych interfejsów. Są to:
- 1x interfejs ADC
- 2x interfejs UART ze standardową prędkością transmisji
- 1x interfejs I2C
- 1x interfejs SPI
- 6x interfejs PWM
Ponadto wszystkie interfejsy mogą zostać wykorzystane jako GPIO.

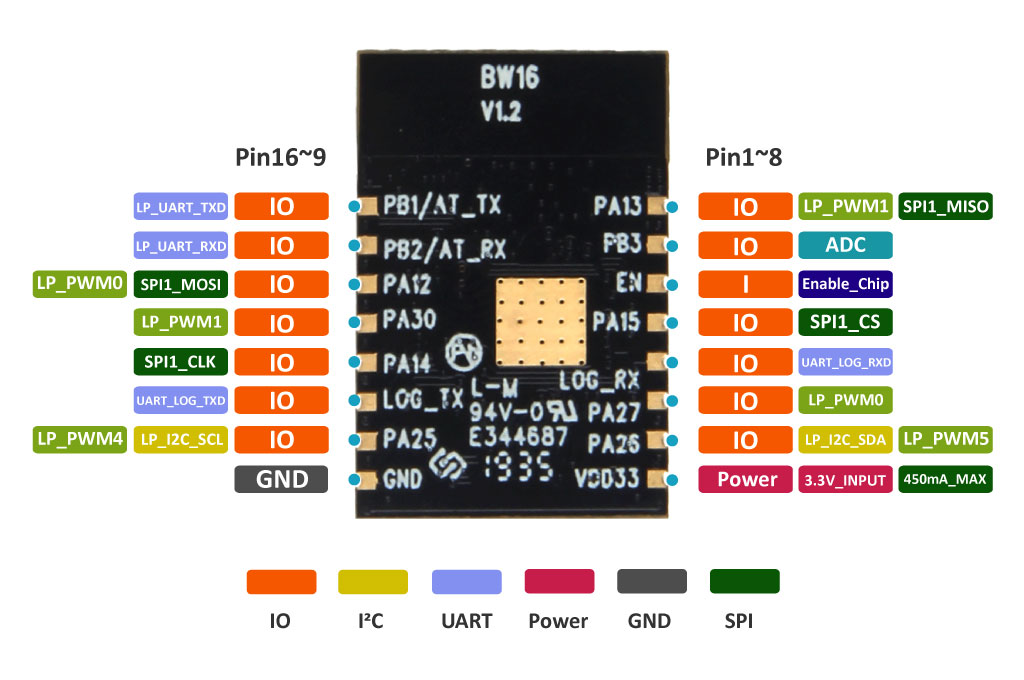

![Rozkład pinów na module](https://cdn2.botland.com.pl/img/art/inne/16640_4b.jpg)
Rozkład pinów i interfejsów modułu.
Specyfikacja techniczna modułu
- Zasilanie: 3,3 V ± 5%
- Standard WiFi: IEEE 802.11 a/b/g/n
- Zakres częstotliwości WiFi: od 2,412 GHz do 2,484 GHz i od 5,180 GHz do 5,825 GHz
- Szybkość transmisji:
- 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Mb/s
- 802.11b : 1, 2, 5,5, 11 Mb/s
- 802.11g : 6, 9, 12, 18, 24, 36, 48, 54 Mb/s
- Tryb pracy modułu WiFi:
- Access point
- Station
- Access point / Klient
- Standard Bluetooth: 5.0 BLE
- Zakres częstotliwości: od 2,402 GHz do 2,480 GHz
- Czułość odbiornika Bluetooth: -92 dBm
- Moc nadawania 7 dBm ± 2
- Temperatura pracy: od -20°C do 85°C
- Temperatura przechowywania: od -40°C do 125°C
- Wilgotność podczas pracy: od 10% do 90%
- Wilgotność przechowywania: od 5% do 90%
- Certyfikaty: RoHS, FCC, CE, SRRC
