Opis produktu: Płytka stykowa - 700 otworów
Płytka stykowa idealnie nadaje się do testowania układów przed zaprojektowaniem PCB. W ofercie także zestaw przewodów połączeniowych do tego typu płytek.
Dane techniczne płytki stykowej
- Wymiary: 46 x 176 mm
- Liczba otworów: 700

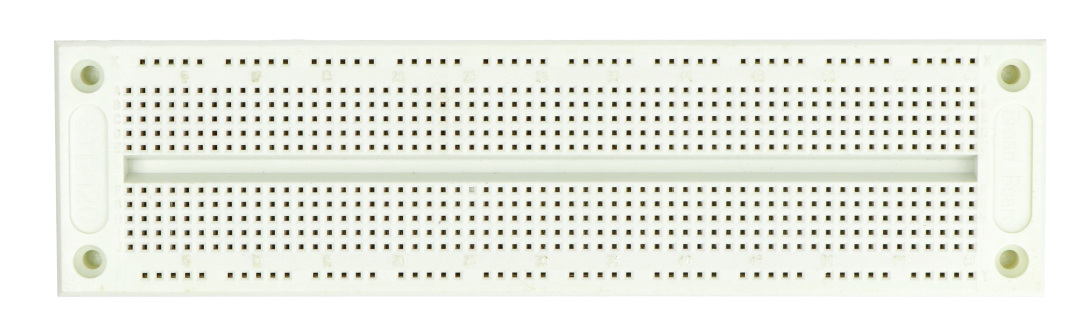

Płytka stykowa - 700 otworów.
Oferowana przez nas płytka stykowa zawiera 700 otworów, podzielonych na dwa rodzaje grup. Krótkie, pięciopolowe sekcje (prostopadłe do długiej osi obudowy) zajmują większość powierzchni płytki i pozwalają na wykonywanie wszystkich rodzajów połączeń (sygnałowych, zasilających, sterujących, etc.). Boczne pola, umieszczone przy krawędziach płytki, są połączone z dłuższymi listwami przewodzącymi i doskonale nadają się do prowadzenia linii zasilania oraz masy układu.
Płytki stykowe – budowa i zasada działania
Podstawowym budulcem każdej prototypowej płytki stykowej są specjalne blaszki, wykonane ze sprężystego stopu i uformowane w taki sposób, by tworzyły miniaturowe „kleszcze”, łatwe do rozgięcia poprzez wsunięcie końcówki elementu przewlekanego, listwy goldpin bądź odizolowanego końca przewodu. Te maleńkie uchwyty są połączone dłuższymi belkami w sekcje, stąd kilka sąsiadujących pól płytki stanowi pojedynczy węzeł budowanego obwodu. Po wyjęciu elementu, blaszki wracają do pierwotnego położenia, dzięki czemu płytka może zostać wykorzystana do budowy kolejnych prototypów.
Istotną zaletą płytek stykowych jest zatem możliwość wielokrotnego użytkowania bez znaczącej utraty właściwości elektrycznych i mechanicznych. Należy jedynie przestrzegać kilku prostych zasad:
- z płytkami stykowymi nie należy stosować elementów o grubych wyprowadzeniach, np. dużych diod prostowniczych, tranzystorów w obudowach większych niż TO-220, a także niektórych złącz rastrowych, gdyż powoduje to nieodwracalne obluzowanie blaszek sprężystych,
- nie należy przekraczać napięcia rzędu 12 V i prądów powyżej około 2 A,
- warto zwracać baczną uwagę na elementy, które mogą nagrzewać się podczas pracy – tworzywowa obudowa płytki może ulec deformacji w wyniku przegrzania.
