Opis produktu: Płytka stykowa 1660 otworów z wyprowadzeniami na zasilanie

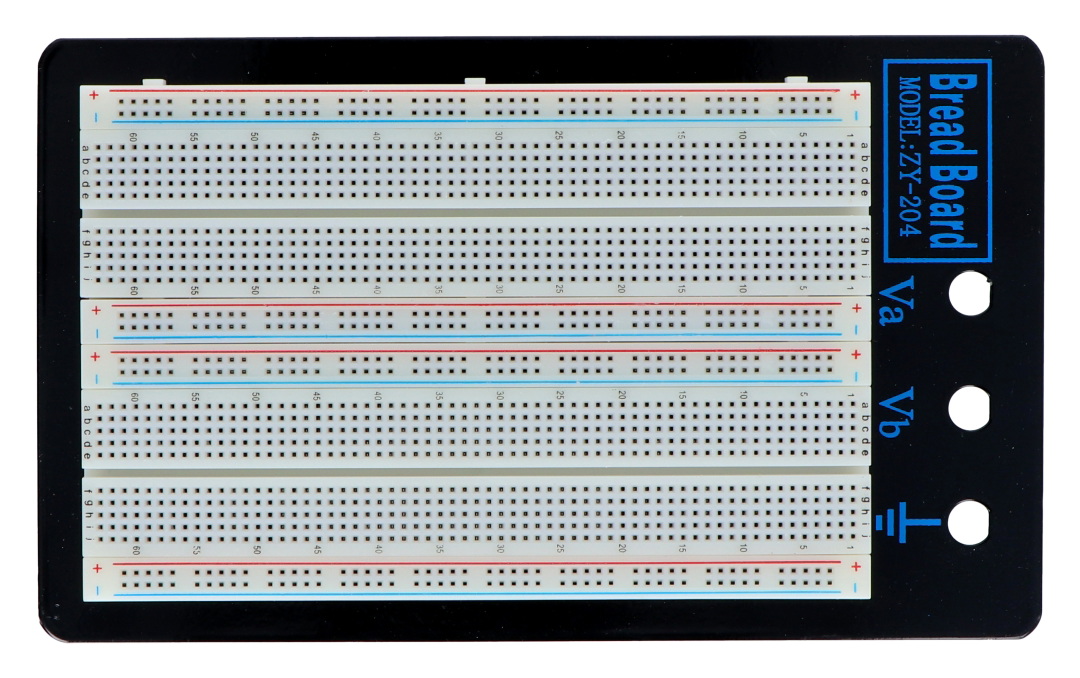

Płytka stykowa idealnie nadaje się do testowania układów przed zaprojektowaniem PCB. Do tworzenia połączeń potrzebne są jedynie kable. Ten egzemplarz dodatkowo posiada gniazda na zasilanie.
Specyfikacja płytki stykowej 1660
- Wymiary: 109 x 165 mm
- Liczba otworów: 1660
- W zestawie złącza bananowe oraz nóżki samoprzylepne
Płytka stykowa z wyprowadzeniami na zasilanie - Twój poligon doświadczalny przy uruchamianiu prototypów układów elektronicznych!
Droga tworzenia układów elektronicznych jest kilkuetapowa, a jej czas zależy od złożoności naszego projektu. Niezbędne jest postawienie założeń opisujących przeznaczenie docelowe urządzenia, a następnie zaimplementowanie tych funkcji poprzez utworzenie schematu ideowego i symulację komputerową działania układu. Natomiast, aby sprawdzić prototyp w formie rzeczywistej, nie musimy od razu tworzyć pod niego płytki PCB lub uniwersalnej. Zanim przejdziemy do tego kroku, warto przetestować układ montując go na płytce stykowej. Oszczędzamy w ten sposób czas i środki niezbędne do lutowania. Dzięki temu, płytka stykowa umożliwia bardzo szybką podmianę komponentów i wykonywanie pomiarów porównawczych.
Połączenia w płytce stykowej
Oferowana płytka stykowa jest złożona z dwóch mniejszych płytek stykowych, każda po 830 otworów stykowych. Na płycie bazowej umieszczone są także wyprowadzenia do podłączenia zasilacza zewnętrznego. Możemy podłączyć masę oraz dwa napięcia zasilające. Dzięki temu, płytka stykowa może nam posłużyć do testowania układów, które wymagają zasilania napięciem symetrycznym względem masy. Linie zasilania i masy w płytce stykowej są ze sobą połączone na całej długości płytki. Natomiast linie stykowe są ze sobą połączone poprzecznie po pięć pól razem. Takie rozwiązanie umożliwia łatwe i szybkie tworzenie połączeń równoległych pomiędzy elementami.
