Opis produktu: Zestaw płytka stykowa 830 + przewody + moduł zasilający
Zestaw zawiera płytkę stykową 830 otworów, moduł zasilający oraz przewody połączeniowe męsko-męskie. Elementy te umożliwiają tworzenie połączeń na samej płytce jak pomiędzy nią a zestawami uruchomieniowymi np. Arduino.
Wybór napięcia zasilania
Moduł zasilania posiada możliwość wyboru napięcia zasilania na każdą szynę boczną płytki stykowej za pomocą zworek. Użytkownik może wybrać wartość 3,3 V lub 5 V (osobno dla każdej linii). Zasilanie można również podłączyć ze złącza znajdującego się w środkowej części płytki za pomocą przewodów.

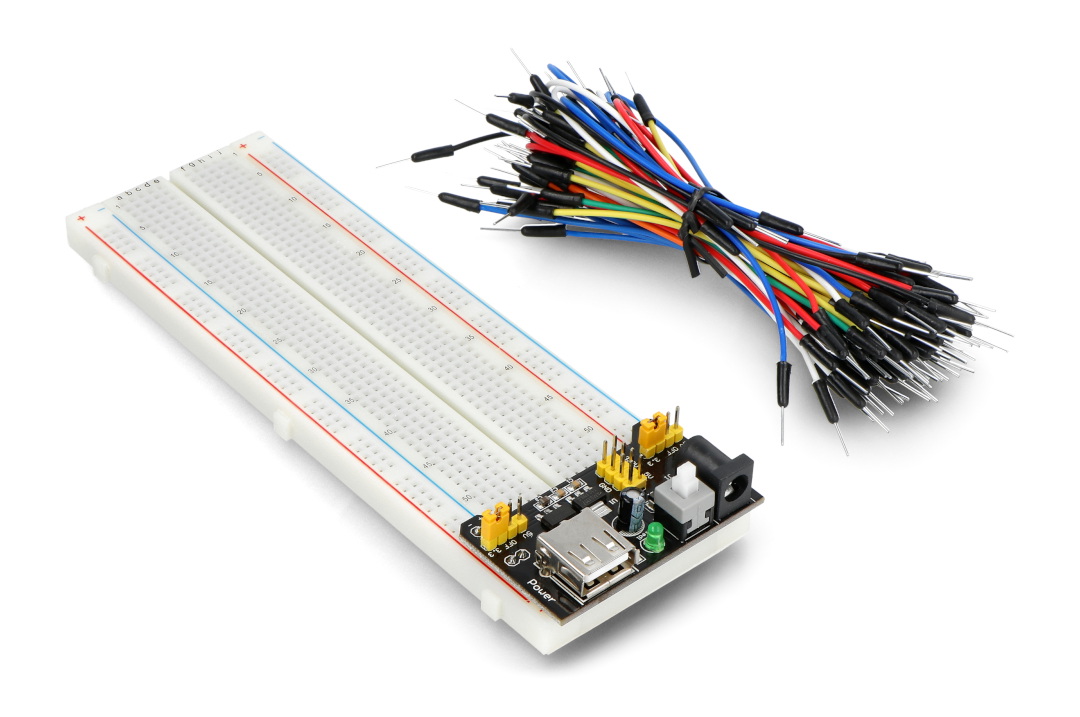

Płytka stykowa z zestawem akcesoriów.

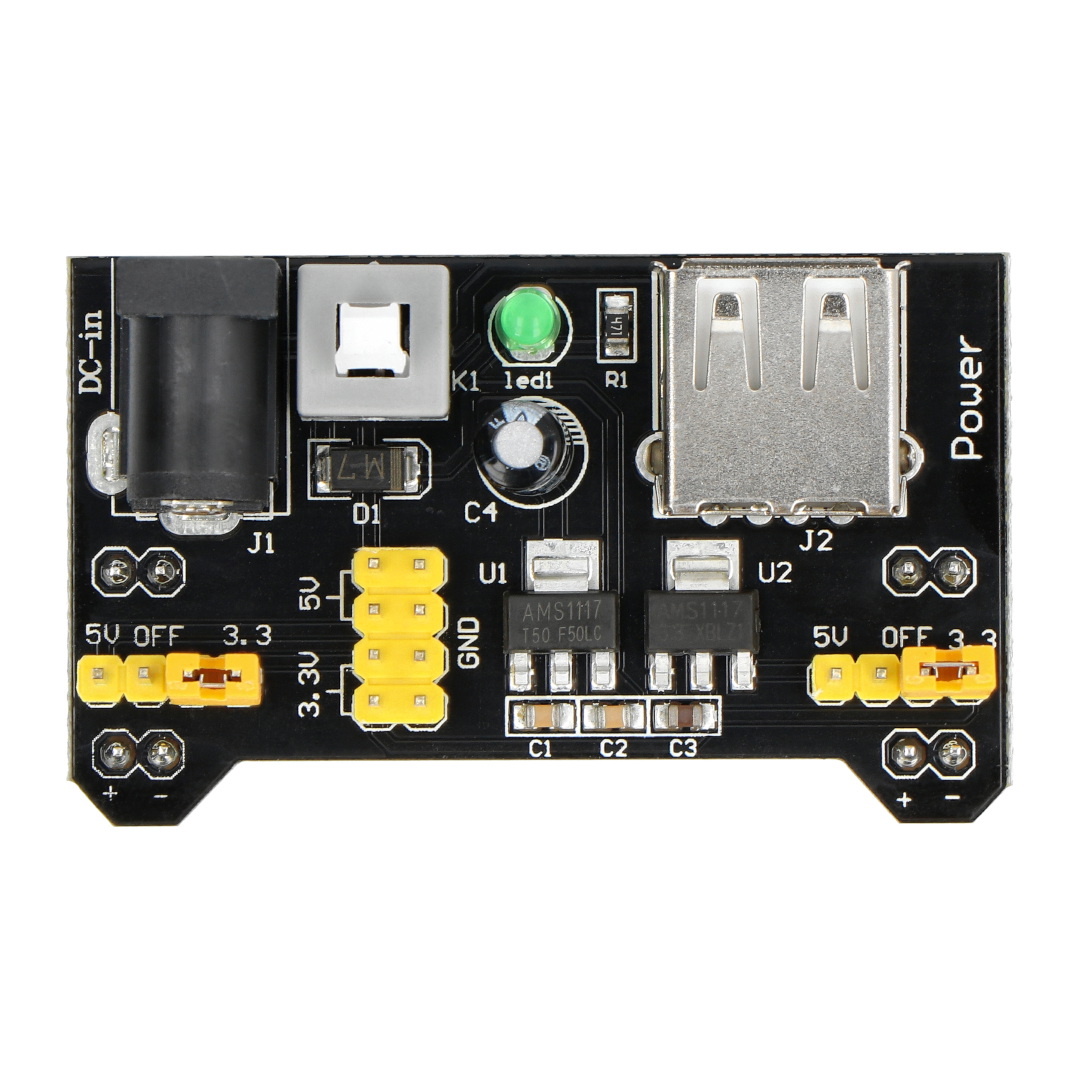

Moduł zasilający do płytki stykowej.
Specyfikacja zestawu płytki stykowej, przewodów i modułu zasilającego
- Płytka stykowa
- Wymiary: 165 x 53 mm
- Liczba otworów: 830
- Moduł zasilający:
- Napięcie wyjściowe: 3,3 V lub 5 V
- Prąd wyjściowy: maks. 700 mA
- Zamontowany wyłącznik On-Off pozwalający w dowolnej chwili odłączyć zasilanie
- Dioda LED sygnalizująca podłączenie zasilania
- Wyjście USB typ A umożliwiające wyprowadzenie zasilania 5 V dla innych układów
- Wejście DC 5,5 x 2,1 mm umożliwiające wpięcie zasilacza sieciowego od 6,5 V do 12 V
- Przewody połączeniowe:
- Ilość: 65 sztuk
- Długości:
- 80 mm - 49 szt.
- 125 mm - 8 szt.
- 175 mm - 4 szt.
- 215 mm - 4 szt.
Zawartość zestawu
| L.p. | Zdjęcie | Opis |
|---|---|---|
| 1 |  |
Płytka stykowa 830 otworów - Wykorzystywana jest do tworzenia i testowania układów elektronicznych bez potrzeby lutowania. Ułatwieniem przy projektowaniu są paski (niebieski i czerwony) oznaczające polaryzacje zasilania. |
| 2 |  |
Przewody połączeniowe 65 szt. męsko - męskie - Zestaw 65 przewodów połączeniowych do płytek stykowych o różnej długości w rozmaitych kolorach. |
| 3 |  |

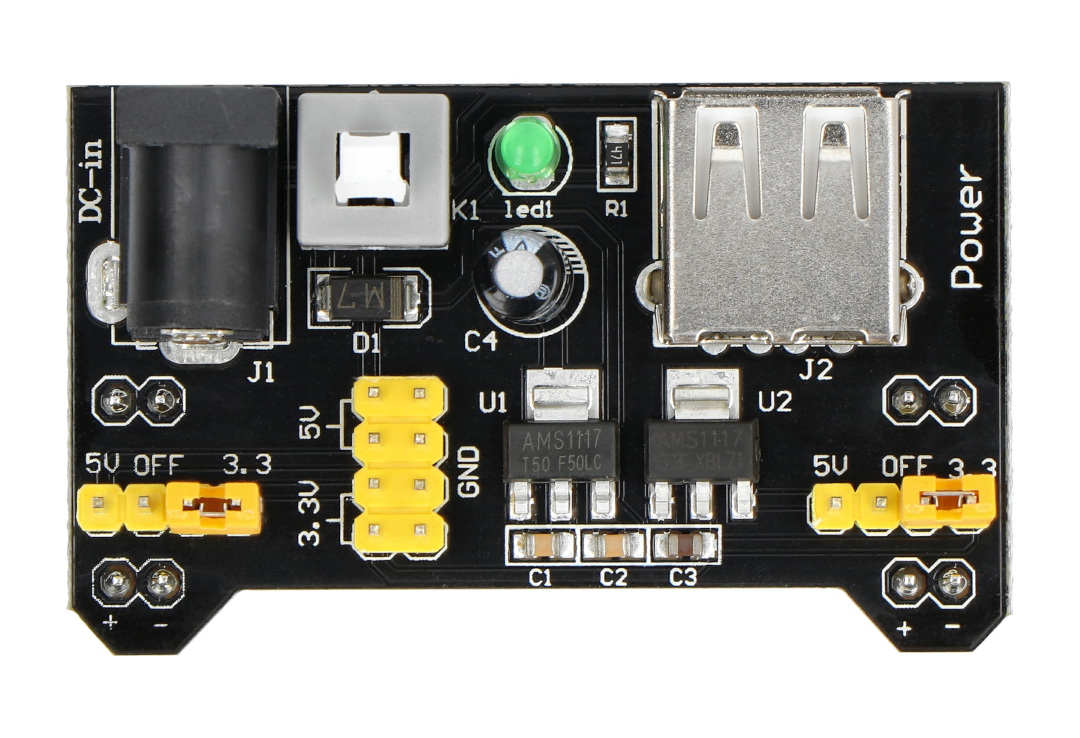

Moduł zasilający do płytek stykowych 3,3 V 5 V - Umożliwia podłączenie zasilania 5 V lub 3,3 V do płytki stykowej przy pomocy zasilacza sieciowego z wtykiem 5,5 / 2,1 mm. |
