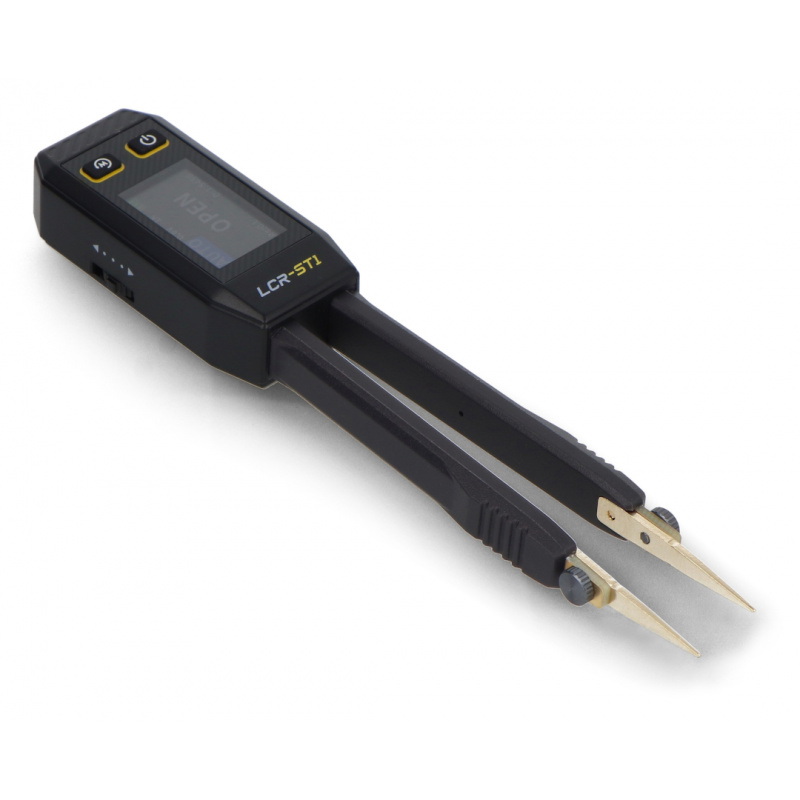

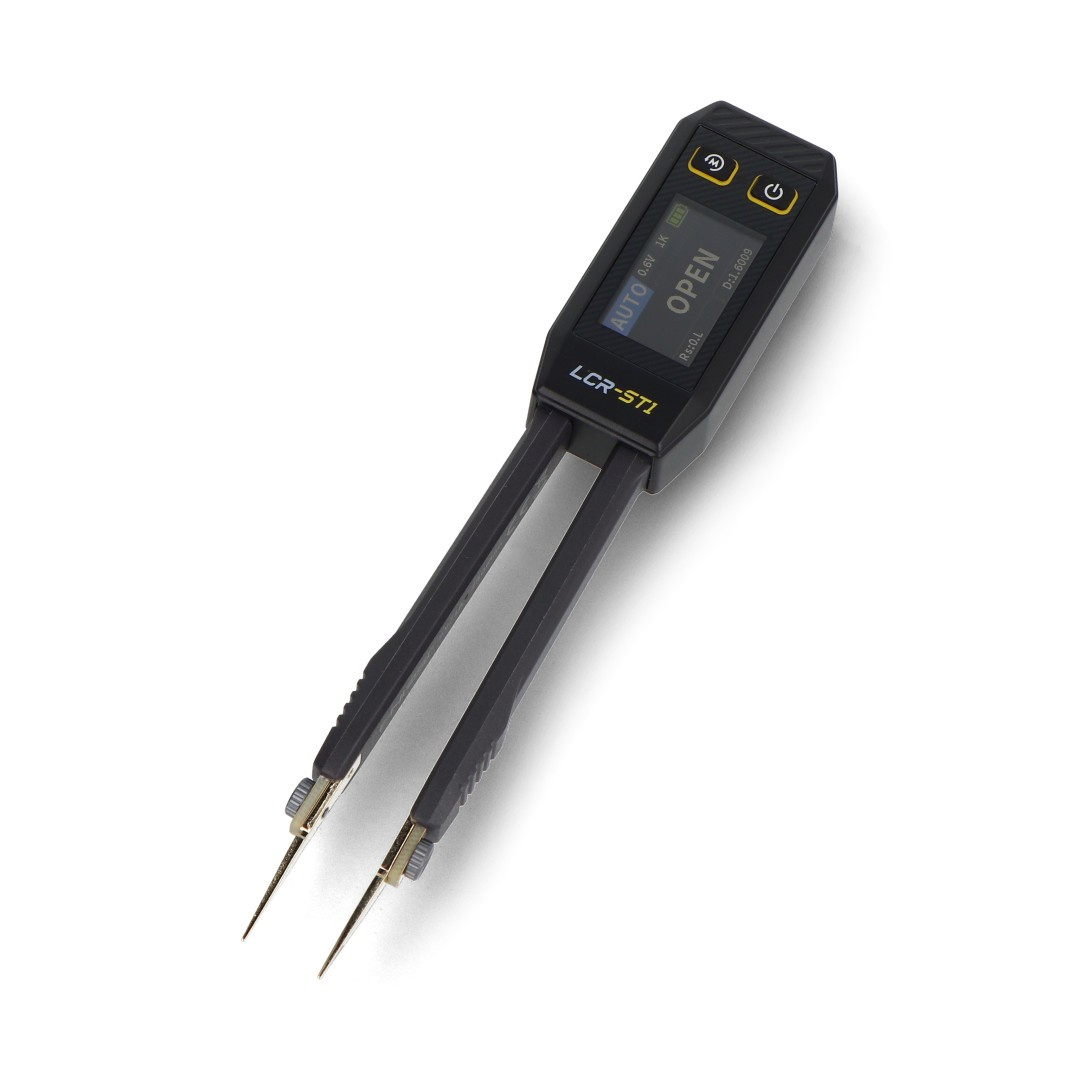

Opis produktu: Wielofunkcyjny miernik pęsetowy LCR do elementów SMD - FNIRSI LCR-ST1
FNIRSI LCR-ST1 to nowoczesny miernik pęsetowy LCR / ESR zaprojektowany do wygodnego testowania małych elementów elektronicznych, szczególnie komponentów SMD - montowanych powierzchniowo. Urządzenie automatycznie rozpoznaje typ badanego elementu i wyświetla zarówno główną wartość pomiarową, jak i parametry pomocnicze, takie jak ESR, współczynnik strat D, współczynnik dobroci Q, impedancja Z oraz reaktancja X. Miernik obsługuje trzy częstotliwości testowe: 100 Hz, 1 kHz oraz 10 kHz, a także poziomy napięcia testowego 0,3 V oraz 0,6 V RMS, co pozwala dopasować warunki pomiaru do charakterystyki komponentu. Kolorowy ekran HD o przekątnej 1,14 cala prezentuje dane w czytelny sposób, a ergonomiczna forma pęsety ułatwia pomiar elementów w trudno dostępnych miejscach. Dzięki wbudowanemu akumulatorowi litowemu o pojemności 250 mAh, ładowaniu przez USB typu C oraz niewielkiej masie wynoszącej 41 g, FNIRSI LCR-ST1 jest wygodnym narzędziem do pracy w terenie, serwisie i laboratorium.

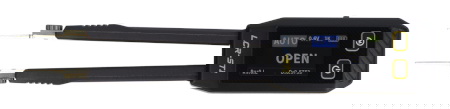

Wielofunkcyjny miernik pęsetowy LCR do elementów SMD - FNIRSI LCR-ST1.
Umożliwia pomiar rezystancji, pojemności, indukcyjności, test diod oraz ciągłości obwodu.
Główne cechy miernika FNIRSI LCR-ST1
- Automatyczne rozpoznawanie komponentów: automatycznie identyfikuje badany element i wyświetla główny oraz pomocniczy parametr
- Pomiar LCR / ESR: obsługa pomiarów rezystancji, pojemności, indukcyjności oraz ESR
- Dodatkowe parametry: odczyt wartości D, Q, Z, X dla dokładniejszej analizy komponentów
- Trzy częstotliwości testowe: 100 Hz / 1 kHz / 10 kHz dla lepszego dopasowania pomiaru
- Poziomy testowe: wybór napięcia testowego 0,3 V i 0,6 V RMS
- Wyświetlacz 1,14'': kolorowy ekran prezentujący dane w czytelny sposób
- Wymienne końcówki pęsety: w zestawie końcówki zakrzywione typu hook oraz końcówki proste
- Zapis danych: automatyczne zapisywanie wyników i możliwość eksportu do komputera
- Zasilanie akumulatorowe: wbudowany akumulator 250 mAh ładowany przez USB typu C
Szybkie testowanie komponentów SMD
Konstrukcja miernika w formie pęsety ułatwia chwytanie i pomiar drobnych elementów montowanych powierzchniowo bez potrzeby stosowania dodatkowych uchwytów. Dzięki automatycznej identyfikacji komponentów można szybko sprawdzić parametry rezystorów, kondensatorów i cewek bez ręcznego przełączania trybów. To rozwiązanie przyspiesza pracę podczas serwisu płytek PCB oraz kontroli jakości w produkcji elektroniki. FNIRSI LCR-ST1 może być używany między innymi do:
- diagnostyki i testowania elementów SMD na płytkach PCB
- serwisu elektroniki użytkowej i urządzeń elektronicznych
- kontroli jakości komponentów w produkcji elektroniki
- prac laboratoryjnych oraz edukacyjnych w dziedzinie elektroniki
- szybkiej identyfikacji parametrów rezystorów, kondensatorów i cewek

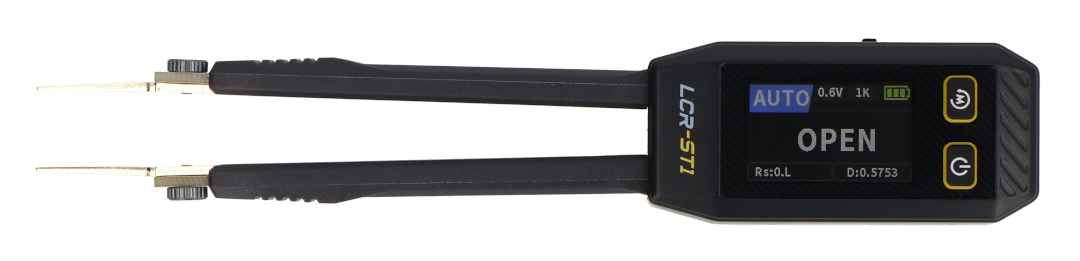

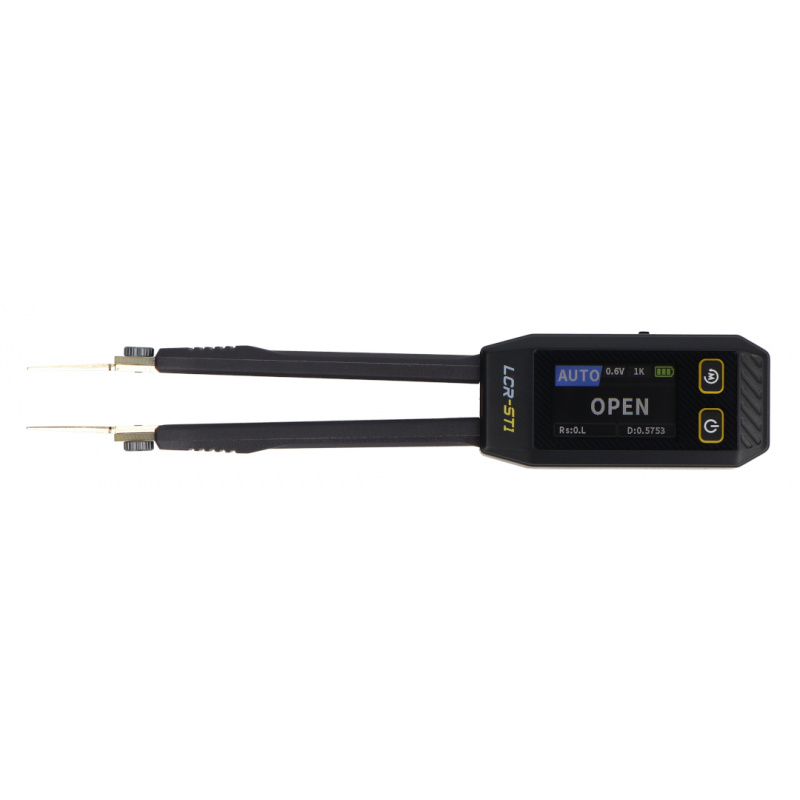

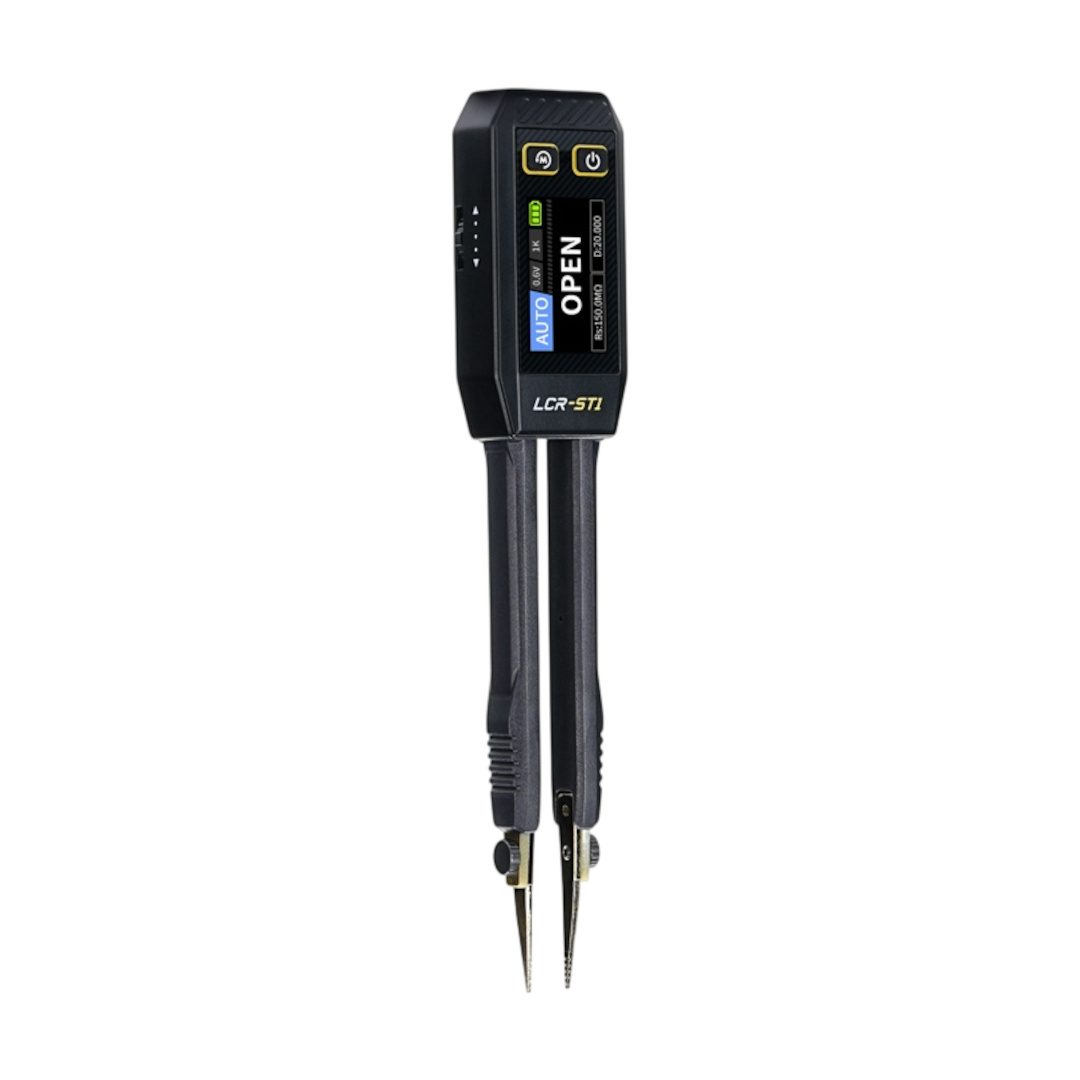

Czytelny, kolorowy wyświetlacz o przekątnej 1,14'' pokazuje parametry pomiarowe.
| Dokładność pomiarów | ||||
|---|---|---|---|---|
| Typ | Zakres | 100 Hz | 1 kHz | 10 kHz |
| Pojemność elektryczna | od 1 mF do 22 mF | 5% odczytu ±3 | 5% odczytu ±3 | - |
| od 1 µF do 1 mF | 2% odczytu ±3 | 2% odczytu ±3 | 2% odczytu ±3 | |
| od 1 nF do 1 µF | 2% odczytu ±3 | 0,5% odczytu ±3 | 0,5% odczytu ±3 | |
| od 1 pF do 1 nF | - | 2% odczytu ±3 | 2% odczytu ±3 | |
| Indukcyjność | od 1 H do 10 H | 5% odczytu ±3 | 5% odczytu ±3 | - |
| od 1 mH do 1 H | 2% odczytu ±3 | 2% odczytu ±3 | 2% odczytu ±3 | |
| od 10 µH do 1 mH | 2% odczytu ±3 | 0,5% odczytu ±3 | 0,5% odczytu ±3 | |
| od 1 µH do 10 µH | - | - | 2% odczytu ±3 | |
| Opór | od 1 MΩ do 10 MΩ | 5% odczytu ±3 | 5% odczytu ±3 | - |
| od 1 kΩ do 1 MΩ | 1% odczytu ±3 | 0,5% odczytu ±3 | 1% odczytu ±3 | |
| od 1 Ω do 1 kΩ | 1% odczytu ±3 | 0,5% odczytu ±3 | 0,5% odczytu ±3 | |
| od 10 mΩ do 1 Ω | 2% odczytu ±3 | 2% odczytu ±3 | 2% odczytu ±3 | |

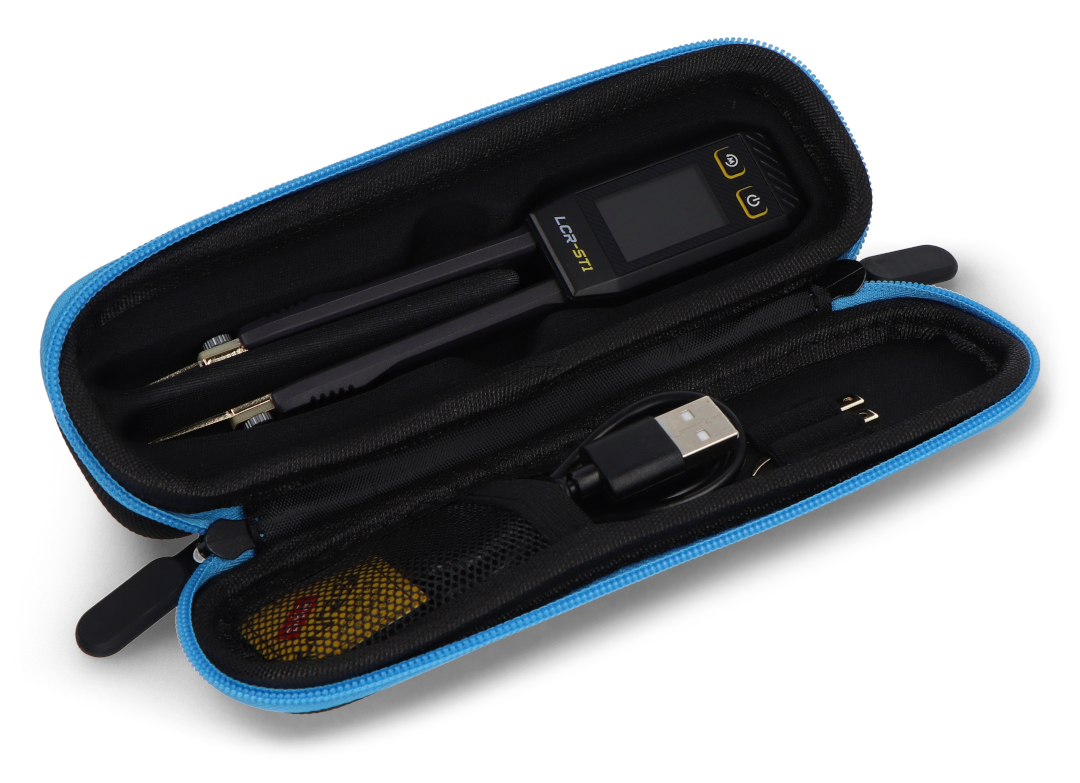

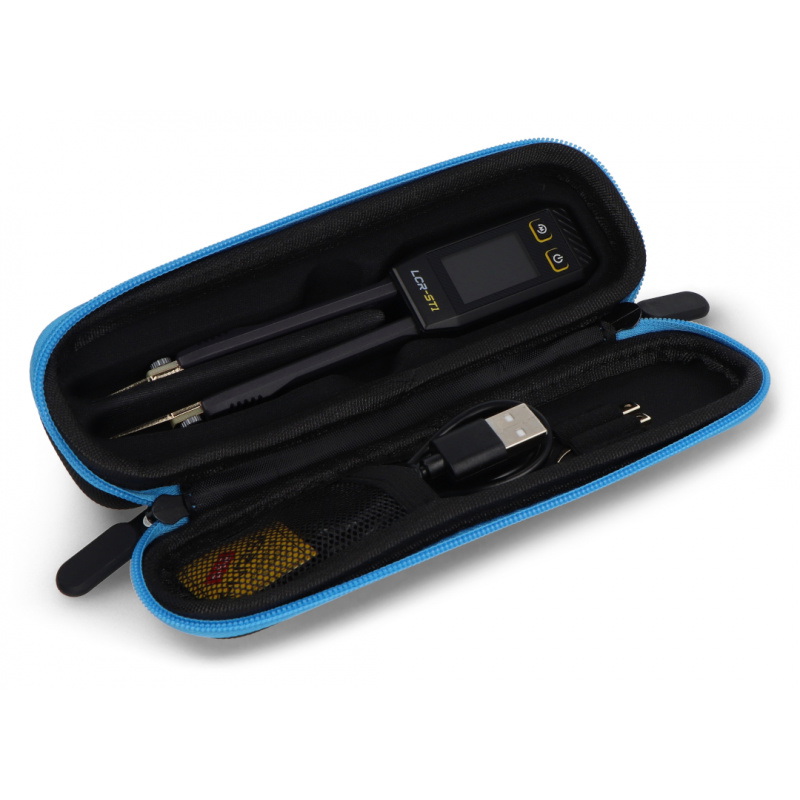

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna miernika pęsetowego
- Model: LCR-ST1
- Wyświetlacz: kolorowy ekran 1,14''
- Częstotliwości testowe: 100 Hz / 1 kHz / 10 kHz
- Poziomy napięcia testowego: 0,3 V oraz 0,6 V RMS
- Zakres pomiaru rezystancji: od 10 mΩ do 10 MΩ
- Zakres pomiaru pojemności: od 1 pF do 22 mF
- Zakres pomiaru indukcyjności: od 1 µH do 10 H
- Test diody: napięcie przewodzenia ok. 0,7 V
- Dodatkowe parametry: ESR / D / Q / Z / X
- Interfejs ładowania: USB typu C, 5 V / 1 A
- Zasilanie: akumulator litowy 250 mAh
- Wymiary: 28 x 19 x 150 mm
- Masa: 41 g
Zawartość zestawu
- Multimetr pęsetowy FNIRSI LCR-ST1
- Końcówki zakrzywione typu hook (1 para)
- Magnetyczna podstawka
- Przewód USB do ładowania
- Instrukcja obsługi
