Opis produktu: Miernik LCR - pęseta pomiarowa do elementów SMD - ZOYI ZT-MD1
ZOYI ZT-MD1 to przenośny miernik LCR w formie pęsety pomiarowej, który ułatwia diagnostykę niewielkich elementów elektronicznych, w tym komponentów SMD. Urządzenie automatycznie identyfikuje i mierzy rezystancję, pojemność oraz indukcyjność, a dodatkowo obsługuje test diod i ciągłości obwodu. Zakres pomiarowy wynosi od 10 mΩ do 10 MΩ dla rezystancji, od 1 pF do 20 mF dla pojemności oraz od 1 µH do 60 H dla indukcyjności. Miernik pozwala wybrać częstotliwość testową 100 Hz, 1 kHz lub 10 kHz oraz napięcie pomiarowe 0,1 V, 0,3 V lub 0,6 V. Czytelny wyświetlacz OLED prezentuje wyniki i parametry pomiarowe, a obrotowa orientacja ekranu ułatwia odczyt podczas pracy. Wbudowany akumulator Li-Pol 3,7 V o pojemności 400 mAh jest ładowany przez złącze USB typu C.

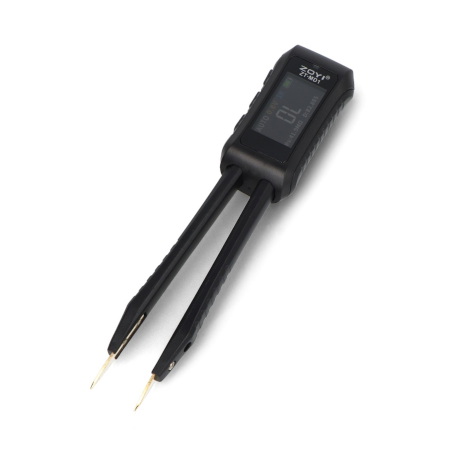

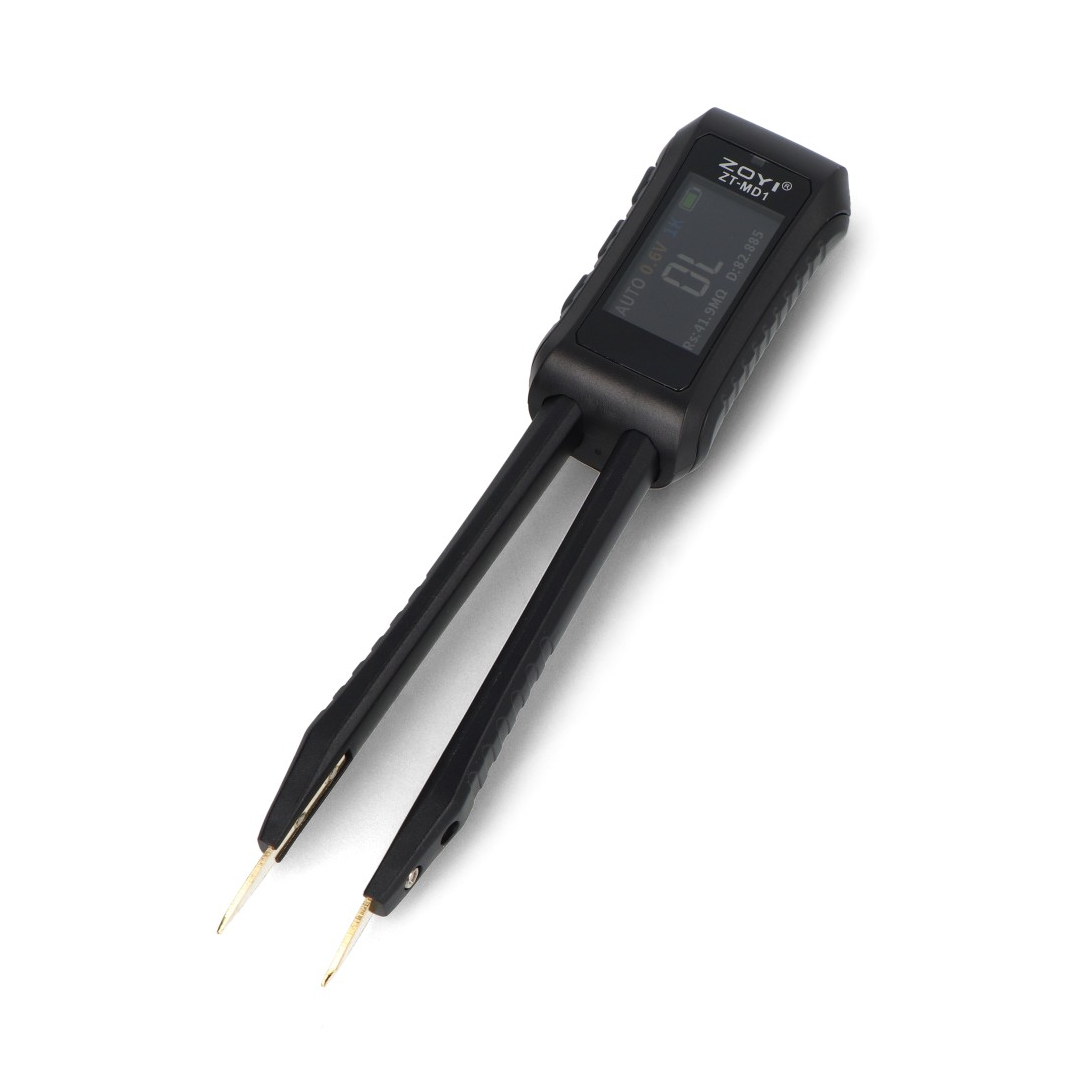

Miernik LCR - pęseta pomiarowa do elementów SMD - ZOYI ZT-MD1.

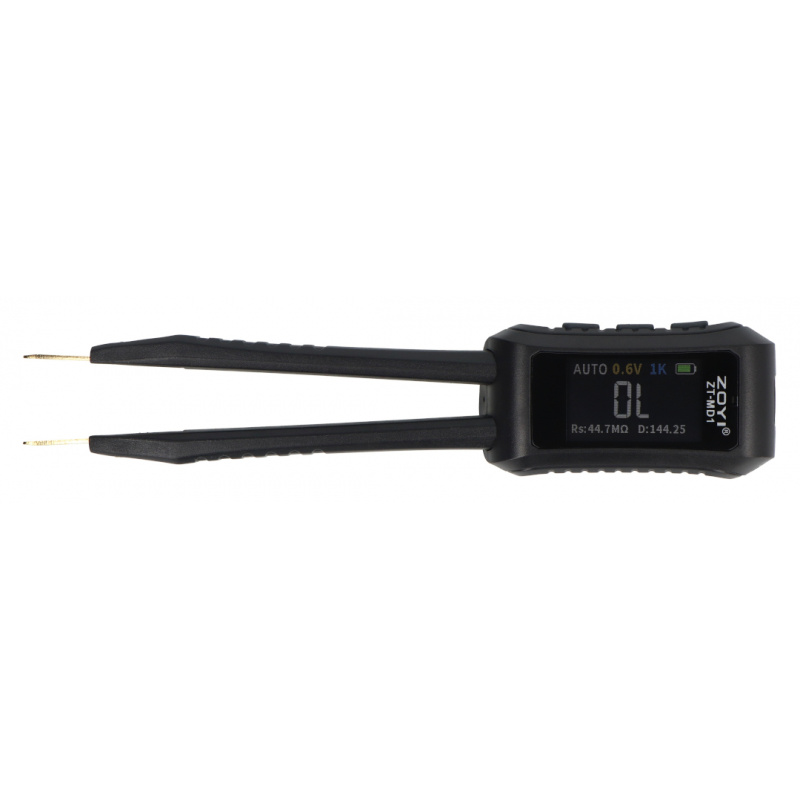

Wyświetlacz OLED czytelnie prezentuje wyniki pomiarów.
Główne cechy pęsety pomiarowej ZOYI ZT-MD1
- Konstrukcja pęsetowa: umożliwia wygodne chwytanie i bezpośredni pomiar niewielkich elementów elektronicznych, w tym komponentów SMD
- Pomiar LCR: obsługuje pomiar rezystancji, pojemności i indukcyjności
- Automatyczna identyfikacja: tryb AUTO ułatwia rozpoznawanie i pomiar podstawowych elementów RLC
- Szerokie zakresy pomiarowe: rezystancja od 10 mΩ do 10 MΩ, pojemność od 1 pF do 20 mF oraz indukcyjność od 1 µH do 60 H w dedykowanych trybach pomiarowych
- Regulowana częstotliwość testowa: możliwość wyboru 100 Hz, 1 kHz lub 10 kHz
- Regulowane napięcie pomiarowe: dostępne wartości 0,1 V, 0,3 V i 0,6 V
- Dodatkowe parametry LCR: urządzenie prezentuje parametry L, C, R, D, Q, Rs, Z oraz X
- Test diod i ciągłości: dodatkowe tryby rozszerzają możliwości diagnostyczne miernika
- Kolorowy wyświetlacz OLED: zapewnia czytelną prezentację wartości i ustawień pomiarowych
- Zmiana orientacji ekranu: możliwość ustawienia orientacji wyświetlacza w lewo lub w prawo
- Kalibracja użytkownika: obsługuje kalibrację od 0 Ω do 10 MΩ oraz OPEN, a także przywracanie ustawień fabrycznych

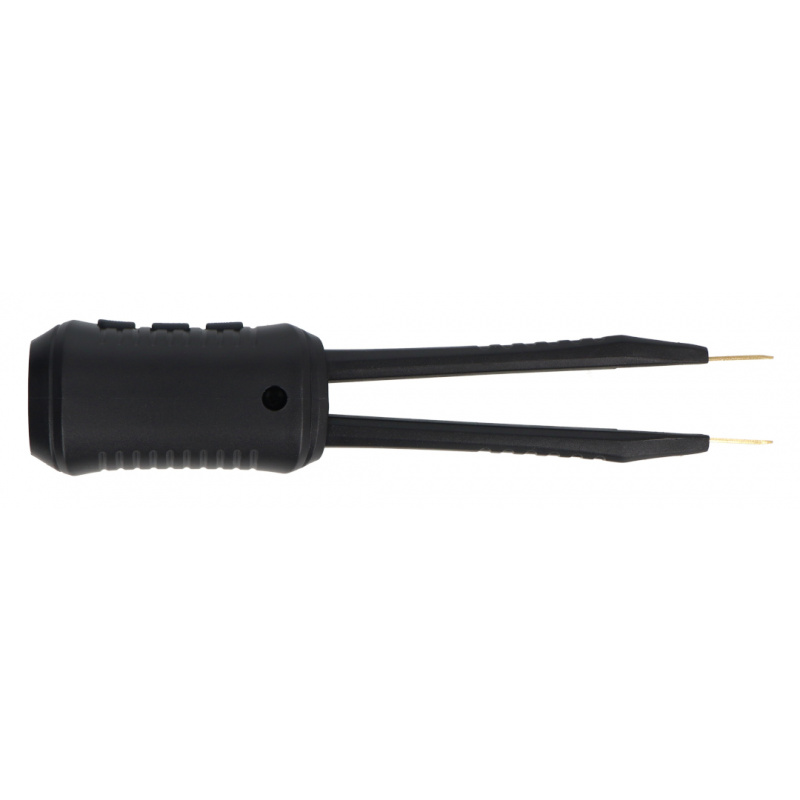

- Wymienne końcówki pomiarowe: pozłacane końcówki pęsety można wymienić w przypadku zużycia lub uszkodzenia
- Wbudowany akumulator: akumulator Li-Pol 3,7 V o pojemności 400 mAh umożliwia mobilną pracę bez stałego podłączenia zasilania

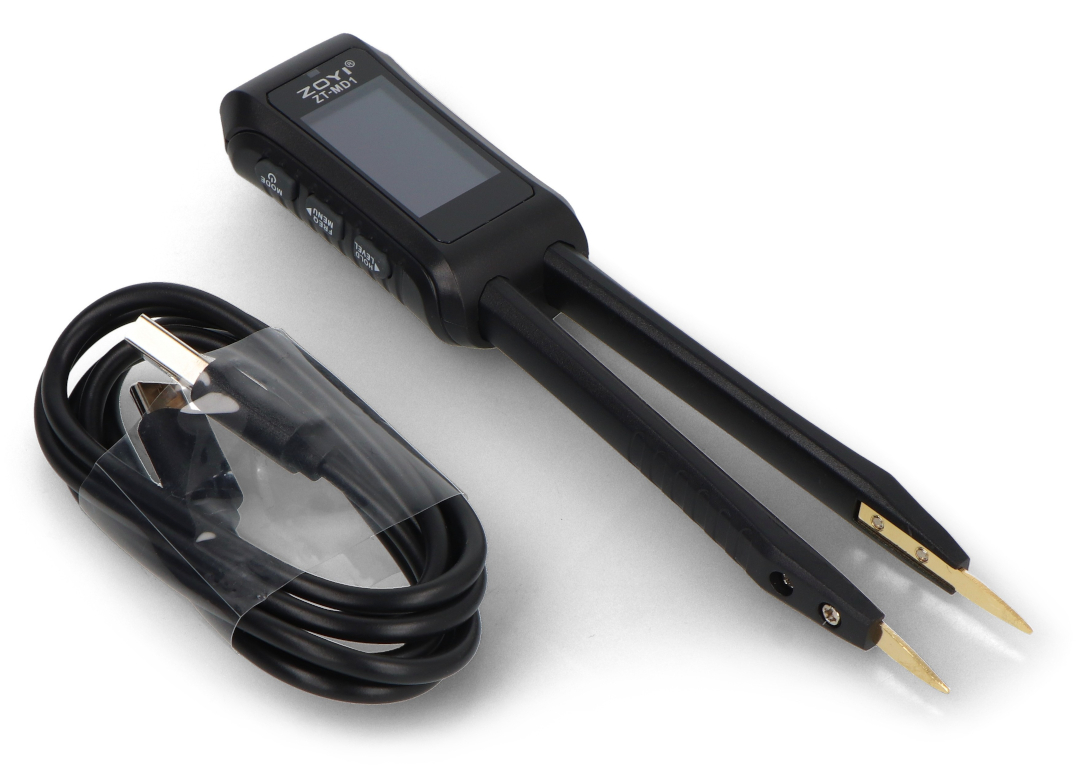

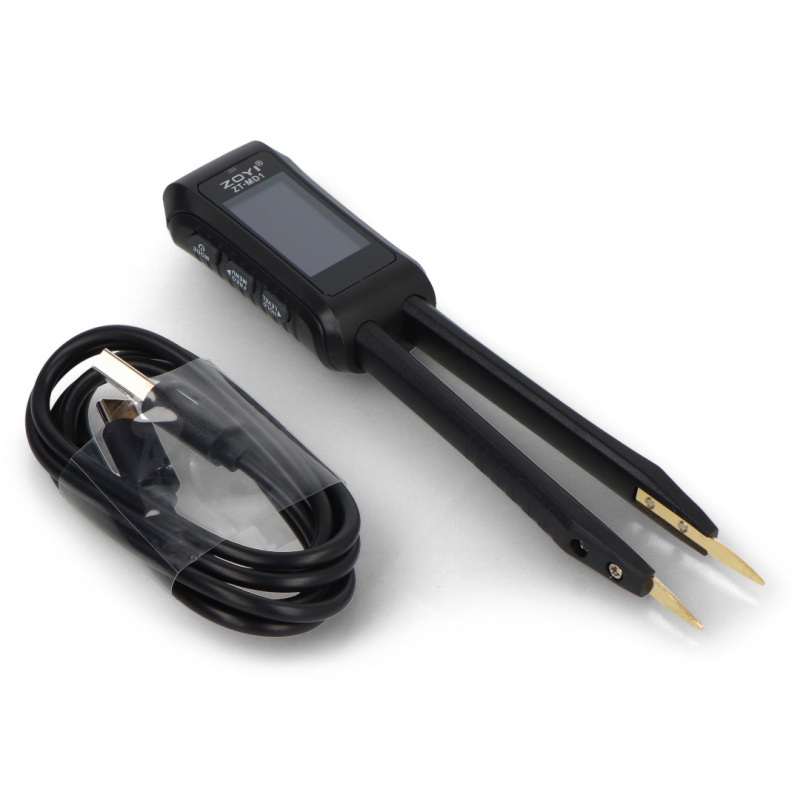

- USB typu C: złącze służy do ładowania akumulatora oraz komunikacji z komputerem podczas aktualizacji oprogramowania
| Parametry pomiarowe ZOYI ZT-MD1 | |||||
|---|---|---|---|---|---|
| Funkcja | Zakres | Dokładność przy 100 Hz | Dokładność przy 1 kHz | Dokładność przy 10 kHz | Zakres pomiarowy |
| Rezystancja | od 1 MΩ do 10 MΩ | 5% ± 5 | 5% ± 5 | - | Tryb automatyczny: od 10 mΩ do 10 MΩ Tryb rezystancji: od 10 mΩ do 10 MΩ |
| od 1 kΩ do 1 MΩ | 1% ± 5 | 0,5% ± 5 | 1% ± 5 | ||
| od 1 Ω do 1 kΩ | 1% ± 5 | 0,5% ± 5 | 0,5% ± 5 | ||
| od 10 mΩ do 1 Ω | 3% ± 5 | 3% ± 5 | 3% ± 5 | ||
| Pojemność | od 1 mF do 20 mF | 5% ± 5 | 5% ± 5 | - | Tryb automatyczny: od 50 pF do 5 mF Tryb pojemności: od 1 pF do 20 mF |
| od 1 µF do 1 mF | 2% ± 5 | 2% ± 5 | 2% ± 5 | ||
| od 1 nF do 1 µF | 2% ± 5 | 0,5% ± 5 | 0,5% ± 5 | ||
| od 1 pF do 1 nF | - | 5% ± 5 | 5% ± 5 | ||
| Indukcyjność | od 1 H do 60 H | 5% ± 5 | 5% ± 5 | - | Tryb automatyczny: od 5 µH do 60 H Tryb indukcyjności: od 1 µH do 60 H |
| od 1 mH do 1 H | 2% ± 5 | 2% ± 5 | 2% ± 5 | ||
| od 10 µH do 1 mH | 2% ± 5 | 0,5% ± 5 | 0,5% ± 5 | ||
| od 1 µH do 10 µH | - | 5% ± 5 | 5% ± 5 | ||
| Parametry | L, C, R, D, Q, Rs, Z, X | ||||
| Tryby | automatyczny, rezystancja, pojemność, indukcyjność, test diod, test ciągłości | ||||
| Częstotliwości testowe | 100 Hz, 1 kHz, 10 kHz | ||||
| Napięcia pomiarowe | 0,1 V, 0,3 V, 0,6 V | ||||
Specyfikacja techniczna miernika ZOYI ZT-MD1
- Typ: cyfrowy miernik LCR w formie pęsety
- Wyświetlacz: OLED
- Dobór zakresu: automatyczny
- Częstotliwość odświeżania pomiaru: 1 pomiar/s
- Funkcja zatrzymania wyniku: tak
- Tryby pomiarowe: AUTO, rezystancja, pojemność, indukcyjność, dioda, ciągłość
- Zakres pomiaru rezystancji: od 10 mΩ do 10 MΩ
- Zakres pomiaru pojemności: od 1 pF do 20 mF
- Zakres pomiaru indukcyjności: od 1 µH do 60 H
- Pomiar napięcia przewodzenia diody: od 0,1 V do 0,6 V, wartość orientacyjna
- Częstotliwości testowe: 100 Hz, 1 kHz, 10 kHz
- Napięcia pomiarowe: 0,1 V, 0,3 V, 0,6 V
- Obsługiwane parametry: L, C, R, D, Q, Rs, Z, X
- Kalibracja: od 0 Ω do 10 MΩ oraz OPEN
- Przywracanie ustawień fabrycznych: tak
- Aktualizacja oprogramowania: tak, przez USB typu C
- Orientacja ekranu: lewa lub prawa
- Regulacja głośności: od 0% do 100%
- Regulacja jasności podświetlenia: od 10% do 100%
- Automatyczne wyłączanie: wyłączone lub od 5 min do 120 min
- Sygnalizacja niskiego poziomu akumulatora: tak
- Akumulator: Li-Pol 3,7 V, 400 mAh
- Ładowanie: USB typu C, 5 V
- Materiał obudowy: ABS
- Temperatura pracy: od 0°C do 40°C
- Wilgotność podczas pracy: poniżej 75%
- Temperatura przechowywania: od -20°C do 60°C
- Wilgotność podczas przechowywania: poniżej 80%
- Wymiary: 146 x 30 x 18 mm
- Masa: 37 g

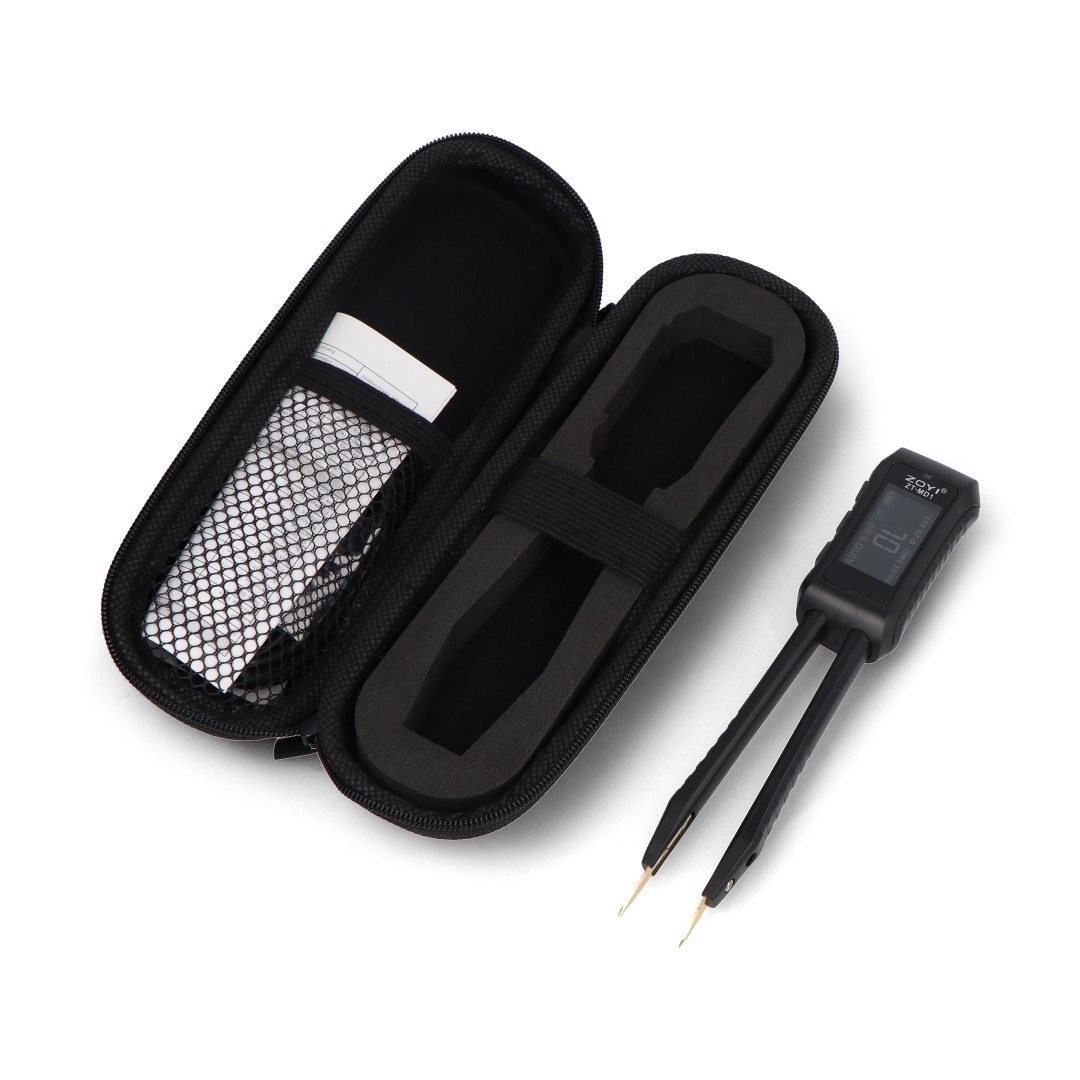

Miernik posiada etui, które umożliwia wygodny transport.
