Indeks: ZOI-29207
EAN: 6976677980799

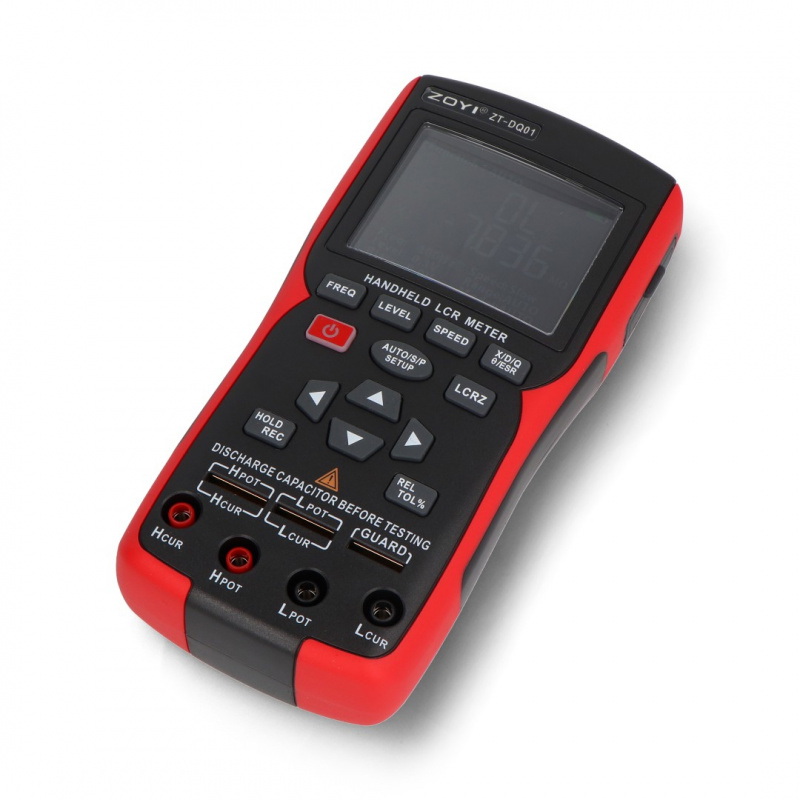

Miernik LCR z pomiarem ESR - 100kHz - ZOYI ZT-DQ01

ZOYI ZT-DQ01 to precyzyjny ręczny miernik LCR przeznaczony do pomiaru rezystancji, pojemności, indukcyjności i impedancji. Obsługuje 4-przewodowy pomiar Kelvina, pięć częstotliwości testowych od 100 Hz do 100 kHz oraz pomiar parametrów L, C, R, Z, X, D, Q, θ i ESR. Wyposażony jest w kolorowy ekran TFT 2,8", funkcję tolerancji PASS/FAIL, zapis wyników oraz akumulator o pojemności 2000 mAh.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: Miernik LCR z pomiarem ESR - 100 kHz - ZOYI ZT-DQ01

ZOYI ZT-DQ01 to ręczny, precyzyjny miernik LCR przeznaczony do badania rezystorów, kondensatorów, cewek oraz innych elementów pasywnych. Urządzenie umożliwia pomiar podstawowych parametrów L, C, R i Z oraz parametrów dodatkowych X, D, Q, θ i ESR. Zastosowany 4-przewodowy układ pomiarowy Kelvina pozwala ograniczyć wpływ rezystancji przewodów i styków, co jest szczególnie istotne podczas pomiaru elementów o małej rezystancji. Miernik oferuje pięć częstotliwości testowych od 100 Hz do 100 kHz, trzy poziomy napięcia pomiarowego oraz regulowaną szybkość pomiaru. Wyniki prezentowane są na czytelnym kolorowym wyświetlaczu TFT 2,8" o rozdzielczości 320 x 240 px.

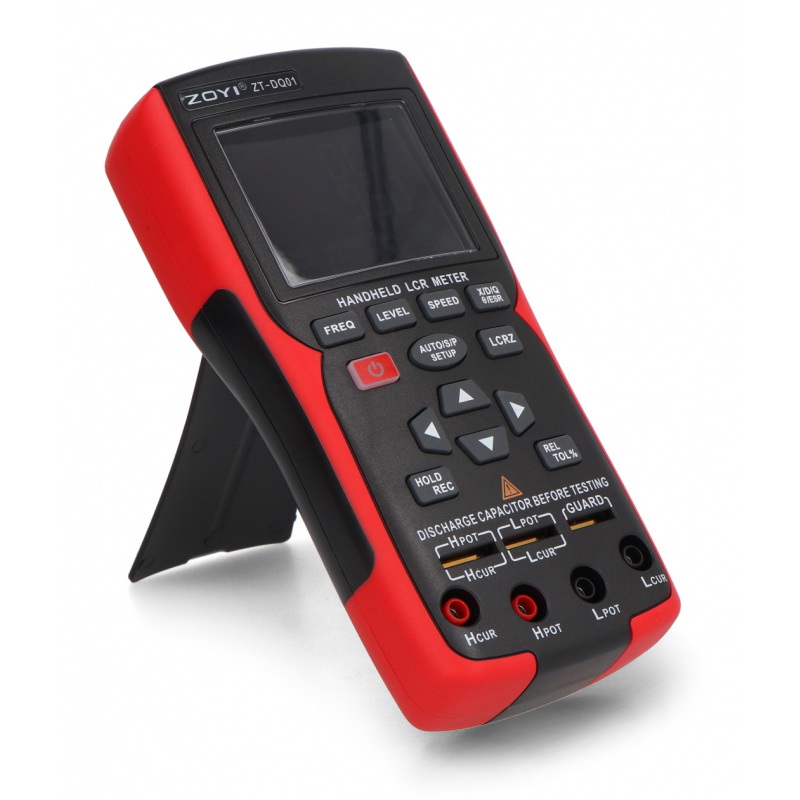

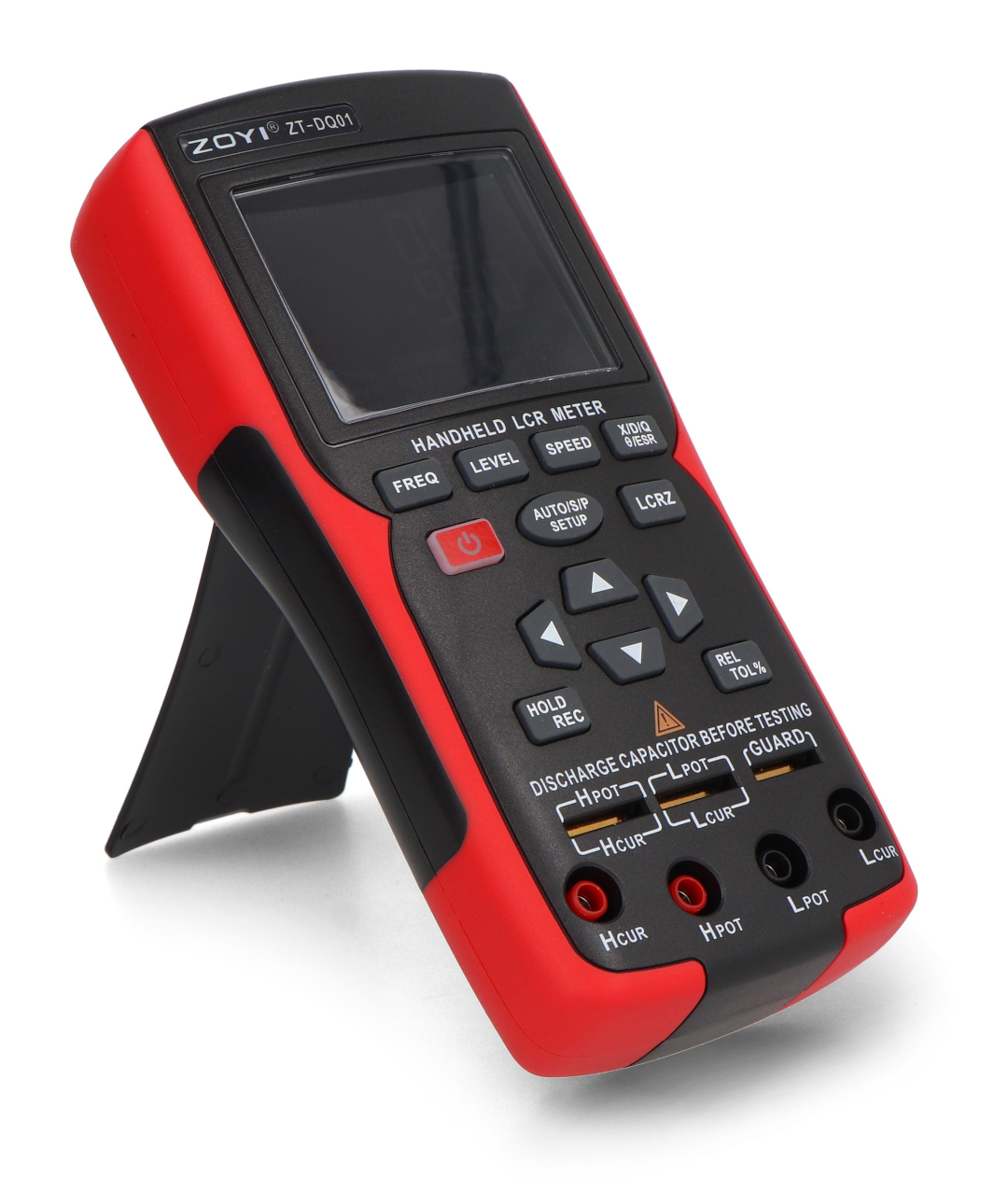

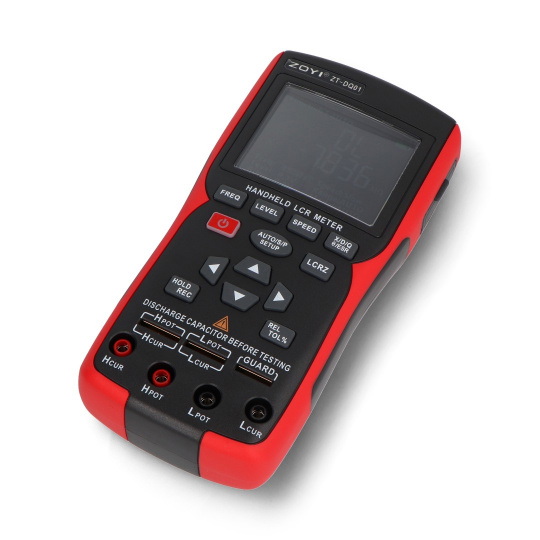

Miernik LCR z pomiarem ESR - 100 kHz - ZOYI ZT-DQ01

Miernik LCR z pomiarem ESR - 100 kHz - ZOYI ZT-DQ01.

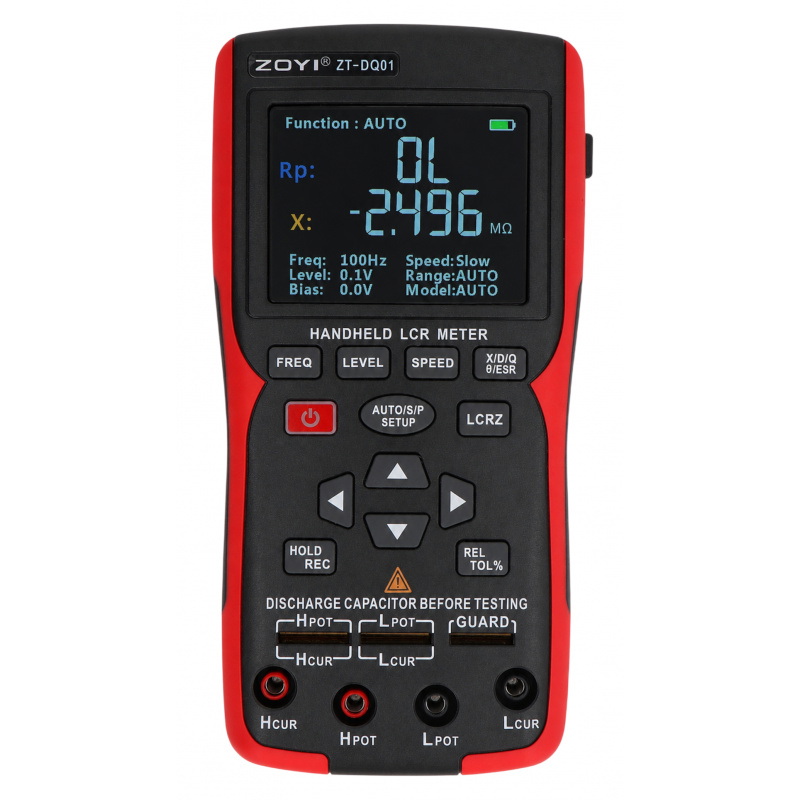

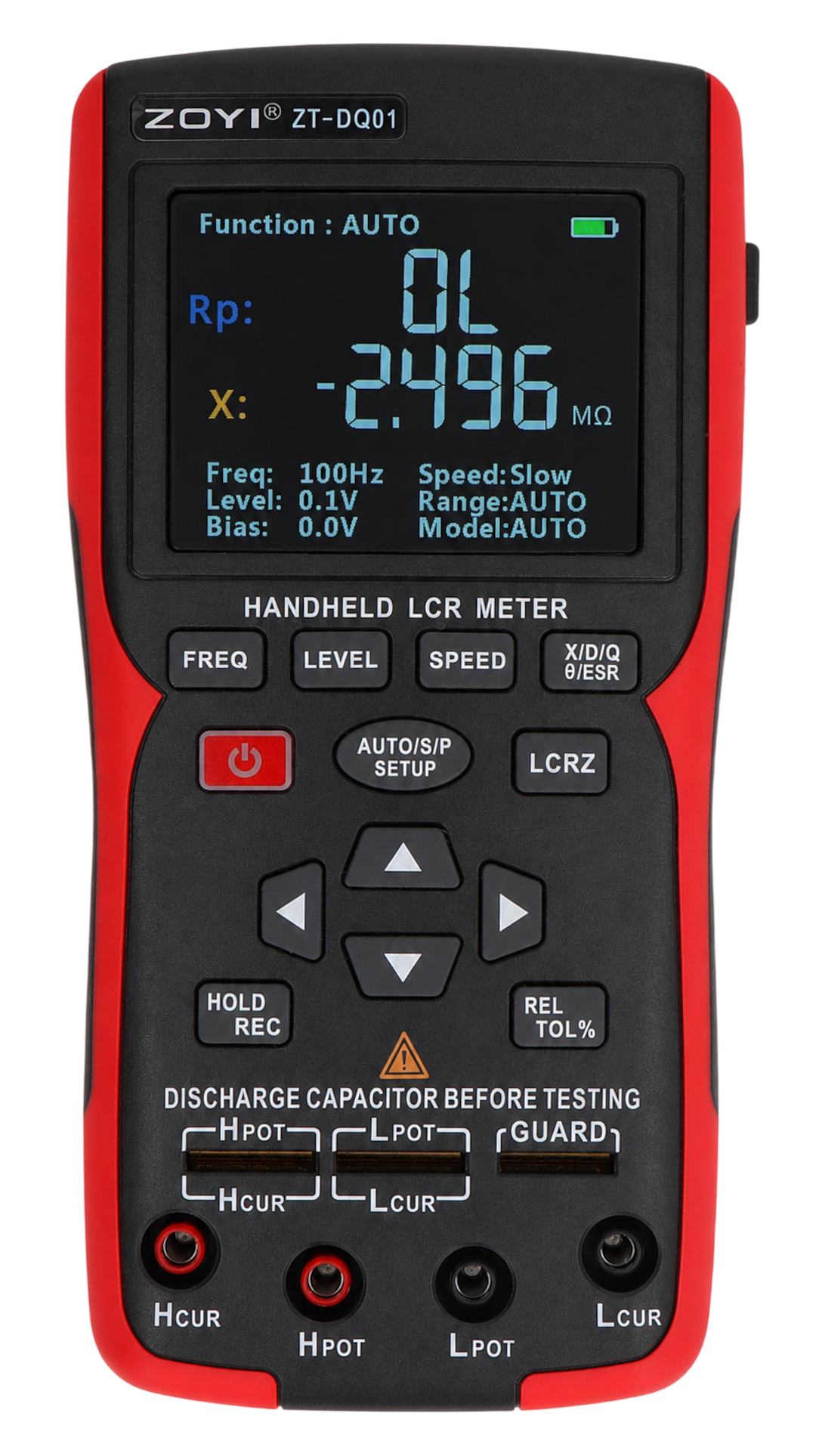

Miernik LCR z pomiarem ESR - 100 kHz - ZOYI ZT-DQ01

Miernik ZT-DQ01 to przenośny, precyzyjny mostek LCR przeznaczony do pomiaru rezystancji, pojemności, indukcyjności oraz impedancji.

Główne cechy mostka cyfrowego ZOYI ZT-DQ01

  • Pomiar LCR: umożliwia pomiar indukcyjności, pojemności, rezystancji oraz impedancji
  • 4-przewodowy pomiar Kelvina: zwiększa dokładność pomiarów poprzez ograniczenie wpływu rezystancji przewodów i połączeń
  • Parametry podstawowe: L, C, R oraz Z
  • Parametry dodatkowe: X, D, Q, θ oraz ESR
  • Pięć częstotliwości pomiarowych: 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz
  • Trzy poziomy testowe: 0,1 V, 0,3 V oraz 0,6 V
  • Regulowana szybkość pomiaru: tryb wolny, średni i szybki
  • Automatyczne rozpoznawanie komponentów: ułatwia wykonywanie podstawowych pomiarów elementów RLC
  • Tryb szeregowy i równoległy: umożliwia dopasowanie modelu zastępczego do badanego elementu
  • Pomiar kondensatorów elektrolitycznych: dedykowany tryb ECAP oraz możliwość pomiaru ESR
  • Funkcja tolerancji: automatyczne porównywanie wyniku z wartością nominalną i prezentowanie komunikatu PASS lub FAIL
  • Data Hold i rejestracja: możliwość zatrzymania wartości oraz zapisywania wyników pomiarów
  • Pomiar względny REL: umożliwia wyzerowanie wartości odniesienia
  • Komunikacja z komputerem: złącze USB typu C umożliwia transmisję danych i obsługuje protokół SCPI
  • Kalibracja użytkownika: możliwość kalibracji miernika oraz przywrócenia danych fabrycznych
  • Kolorowy ekran TFT: przekątna 2,8" i rozdzielczość 320 x 240 px
  • Zasilanie akumulatorowe: wbudowany akumulator litowy o pojemności 2000 mAh
  • Automatyczne wyłączanie: możliwość ustawienia czasu automatycznego wyłączenia lub dezaktywacji funkcji

Dokładność pomiarowa ZOYI ZT-DQ01

Rodzaj pomiaruZakres100 Hz / 120 Hz1 kHz10 kHz100 kHz
Pojemnośćod 1 mF do 100 mF5% ± 55% ± 5--
od 1 µF do 1 mF1% ± 51% ± 5--
od 1 nF do 1 µF2% ± 50,5% ± 50,5% ± 51% ± 5
od 1 pF do 1 nF-1,5% ± 52% ± 52% ± 5
Indukcyjnośćod 1 H do 100 H3% ± 53% ± 5--
od 1 mH do 1 H0,5% ± 50,5% ± 5--
od 10 µH do 1 mH3% ± 50,5% ± 50,5% ± 51,5% ± 5
od 1 µH do 10 µH-3% ± 53% ± 54% ± 5
Rezystancjaod 100 kΩ do 10 MΩ5% ± 53% ± 5--
od 1 kΩ do 100 kΩ0,4% ± 50,3% ± 50,3% ± 50,5% ± 5
od 1 Ω do 1 kΩ1,5% ± 50,3% ± 50,3% ± 50,5% ± 5
od 0,01 Ω do 1 Ω4% ± 53% ± 53% ± 55% ± 5

Specyfikacja techniczna miernika ZOYI ZT-DQ01

  • Typ: ręczny cyfrowy miernik LCR
  • Technika pomiarowa: 4-przewodowy pomiar Kelvina
  • Wyświetlacz: kolorowy TFT 2,8"
  • Rozdzielczość wyświetlacza: 320 x 240 px
  • Główne parametry pomiarowe: L, C, R, Z
  • Parametry dodatkowe: X, D, Q, θ, ESR
  • Tryby pomiarowe: automatyczny, rezystancja, pojemność, indukcyjność, impedancja, kondensator elektrolityczny
  • Tryby zastępcze: szeregowy, równoległy, automatyczny
  • Zakres pojemności: do 100000 µF
  • Zakres indukcyjności: do 100 H
  • Zakres rezystancji według tabeli dokładności: od 0,01 Ω do 10 MΩ
  • Najwyższa deklarowana dokładność: 0,3%
  • Częstotliwości testowe: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
  • Poziomy napięcia testowego: 0,1 V, 0,3 V, 0,6 V
  • Szybkość pomiaru: 1 pomiar/s, 1 pomiar/2 s lub 1 pomiar/4 s
  • Impedancja wyjściowa: 100 Ω
  • Dobór zakresu: automatyczny lub ręczny
  • Zakresy ręczne: 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ
  • Data Hold: tak
  • Rejestracja wyników: tak
  • Pomiar względny REL: tak
  • Funkcja tolerancji: PASS / FAIL
  • Komunikacja z komputerem: USB typu C, protokół SCPI
  • Kalibracja: zwarcie, obwód otwarty oraz wartości rezystancji od 10 mΩ do 10 MΩ
  • Regulacja jasności: 25%, 50%, 75%, 100%
  • Sygnał dźwiękowy: włączany / wyłączany
  • Automatyczne wyłączanie: 15 min, 30 min, 45 min, 60 min lub wyłączone
  • Akumulator: litowy, 2000 mAh
  • Ładowanie: USB typu C, 5 V
  • Deklarowany czas pracy: do 13 h
  • Materiał obudowy: ABS + TPE
  • Temperatura pracy: od 0°C do 40°C
  • Wilgotność podczas pracy: poniżej 75%
  • Temperatura przechowywania: od -20°C do 60°C
  • Wilgotność podczas przechowywania: poniżej 80%
  • Wymiary: 177 x 89 x 40 mm
  • Masa: 345 g bez akumulatora

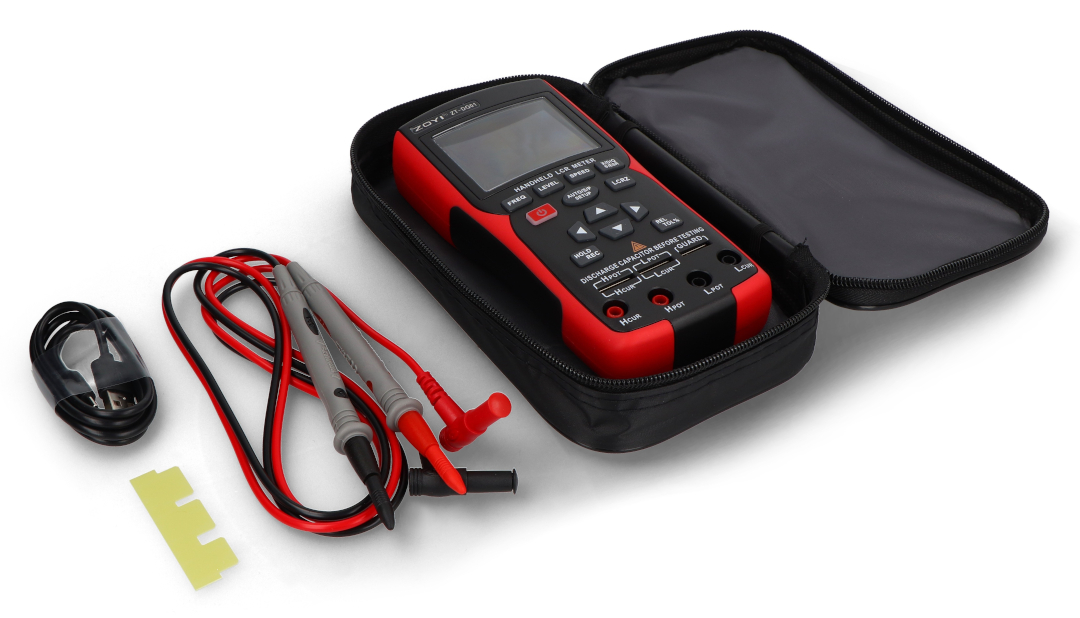

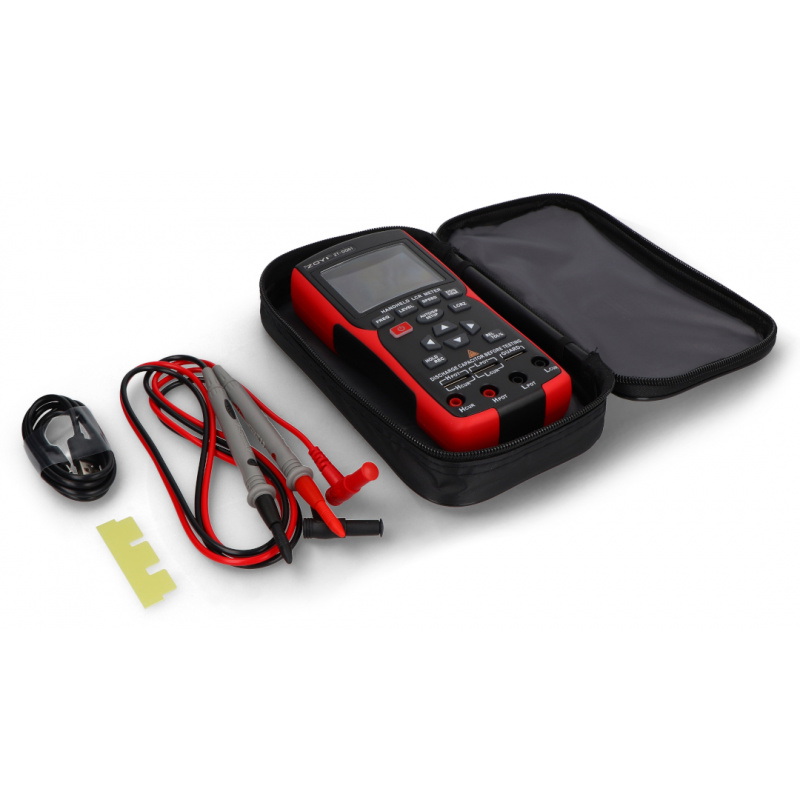

Zawartość zestawu

  • 1x Miernik LCR ZOYI ZT-DQ01
  • 1x Zestaw przewodów pomiarowych
  • 1x Płytka do kalibracji zwarcia gniazd
  • 1x Przewód USB
  • 1x Etui
Miernik LCR z pomiarem ESR - 100 kHz - ZOYI ZT-DQ01

ZT-DQ01 obsługuje 4-przewodową metodę Kelvina, a także regulację częstotliwości testowej, poziomu sygnału i szybkości pomiaru, dzięki czemu sprawdza się podczas kontroli komponentów, testów laboratoryjnych, prac serwisowych i selekcji elementów na linii produkcyjnej.

Nazwa Wartość
Miernik - Napięcie DC Nie
Miernik - Tester diod Nie
Miernik - Tester baterii Tak
Miernik - Częstotliwość Nie
Miernik - Napięcie AC Nie
Miernik - Prąd AC Nie
Miernik - Pojemność Tak
Miernik - Autozakres Tak
Miernik - Prąd DC Nie
Miernik - Rezystancja Tak
Miernik - Tester tranzystorów Nie
Miernik - Sygnał dźwiękowy Tak
Miernik - Indukcyjność Tak
Miernik - Podświetlenie Tak
Miernik - Temperatura Nie
Miernik - Data Hold Tak
Szerokość 23 cm
Wysokość 14 cm
Głębokość 7 cm
Waga 0,608 kg
