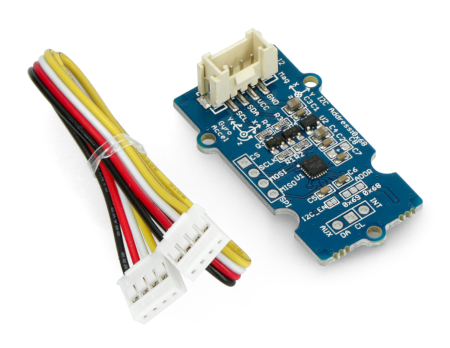

Opis modułu: Grove - IMU 9DOF v2.0
Moduł z serii Grove jest połączeniem 3-osiowego cyfrowego żyroskopu, akcelerometru i kompasu. Pozwala na pomiar przyspieszeń, pola magnetycznego oraz prędkości kątowej w konfigurowalnych zakresach. Komunikuje się poprzez magistralę I2C lub SPI, zasilany jest napięciem 3,3 V i 5 V. W zestawie znajduje się również przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.
Podłączenie akcelerometru 9DOF
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3,3 V / 5 V. |
| SDA | Linia danych magistrali I2C |
| SCL | Linia zegarowa magistrali I2C |
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika wraz z biblioteką dla Arduino. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Zastosowany układ: MPU-9250
- Interfejs komunikacyjny: I2C, SPI
- Żyroskop:
-
- 3 osie: X, Y, Z
- Regulowany zakres: ± 250, ± 500, ± 1000 oraz ± 2000 °/s
- Rozdzielczość: 16 bitów
- Akcelerometr:
-
- 3 osie: X, Y, Z
- Regulowany zakres: ± 2 g, ± 4 g, ± 8 g oraz ± 16 g
- Rozdzielczość: 16 bitów
- Magnetometr (kompas)
-
- 3 osie: X, Y, Z
- Zakres: ± 4800 µT
- Rozdzielczość: 16 bitów
- Wymiary: 100 x 80 x 11 mm
- Waga: 10 g
