Opis produktu: Sparkfun moduł GPS ZOE-M8Q - Qwiic

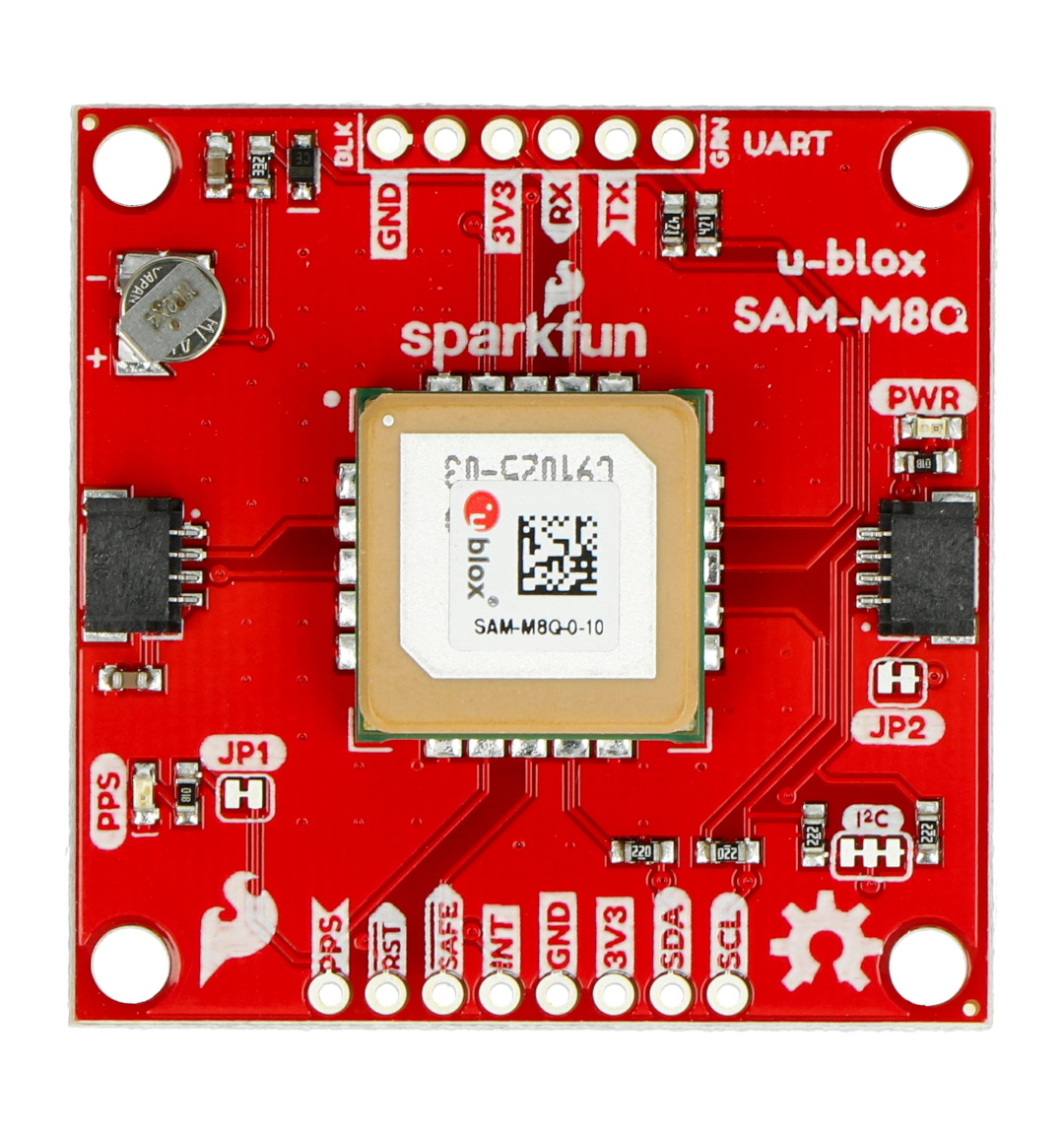

SAM-M8Q jest wysoce dokładną, miniaturową płytką z 72 kanałowym odbiornikiem GNSS mogącym odbierać sygnały z GPS, GLONASS, BeiDou oraz Galileo. Komunikuje się za pomocą SPI / I2C lub UART. Posiada złącze Qwiic. Na płytce znajduje się ładowalna bateria RTC, która redukuje time-to-first-fix. Moduł u-blox może być konfigurowany przez program zwany u-center. Posiada możliwość konfigurowania różnych funkcji, takich jak: baud rate, geofencing, update rates, spoofing detection, zewnętrzne przerwania, SBAS/D-GPS, itp. Napięcie zasilania wynosi 3,3 V.
Na płytce znajdują się trzy zworki: I2C używana w przypadku korzystania z wielu urządzeń I2C. Zworka JP2 po złączeniu dezaktywuje diodę zasilania. Zworka JP1 po zwarciu dezaktywuje diodę LED PPS.
Wyprowadzenia modułu GPS ZOE-M8Q
Moduł komunikuje się za pomocą interfejsu I2C / SPI lub UART. Dodatkowo moduł posiada złącze Qwiic umożliwiające bezpośrednie podłączenie go do nakładek Qwiic.
| Pin | Opis |
|---|---|
| PPS | Ilość impulsów na sekundę (Pule Per Second). |
| RST | Reset układu. |
| SAFE | Bezpieczne bootowanie (Safeboot). |
| INT |
Zewnętrzne przerwanie. |
| GND |
Masa układu. |
| 3V3 |
Napięcie zasilania 3,3 V. |
| SDA |
Linia danych magistrali I2C. |
| SCL |
Linia zegarowa magistrali I2C. |
| GND |
Masa układu. |
| 3V3 |
Napięcie zasilania 3,3 V. |
| RX |
Linia danych UART. |
| TX |
Linia danych UART. |
Specyfikacja modułu GPS SparkFun
- Ilość kanałów odbiornika GPS: 72
- Dokładność pozioma: 2,5 m
- Maksymalna częstotliwość aktualizacji: 18 Hz
- TTFF (Time-To-First-Fix)
- Cold: 26 s
- Hot: 1 s
- Maksymalna wysokość: 50 000 m
- Maksymalne G: ≤ 4
- Maksymalna prędkość: 500 m/s
- Dokładność prędkości: 0,05 m/s
- Dokładność kursu: 0,3 stopnia
- Dokładność pulsu czasu: 30 ns
- Zasilanie: 3,3 V
- Pobór prądu: ~29 mA (śledzenie GPS + GLONASS)
- Konfigurowalne oprogramowanie:
- Geofencing
- Odometer
- External Interrupt
- Pin Control
- Tryb niskiego poboru mocy
- wiele innych!
- Obsługuje protokoły NMEA, UBX i RTCM za pośrednictwem interfejsów UART lub I2C
