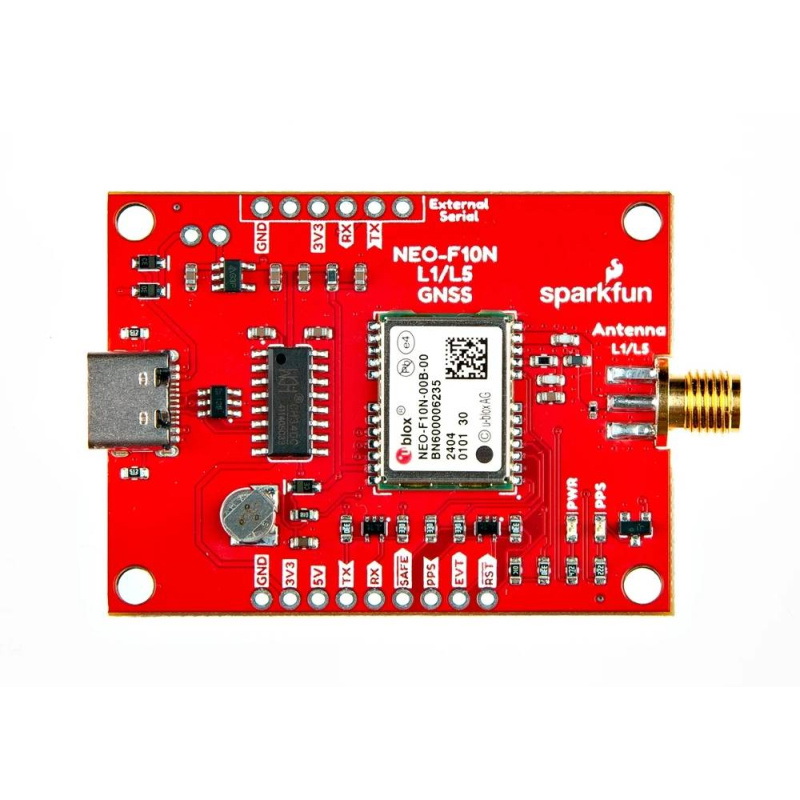

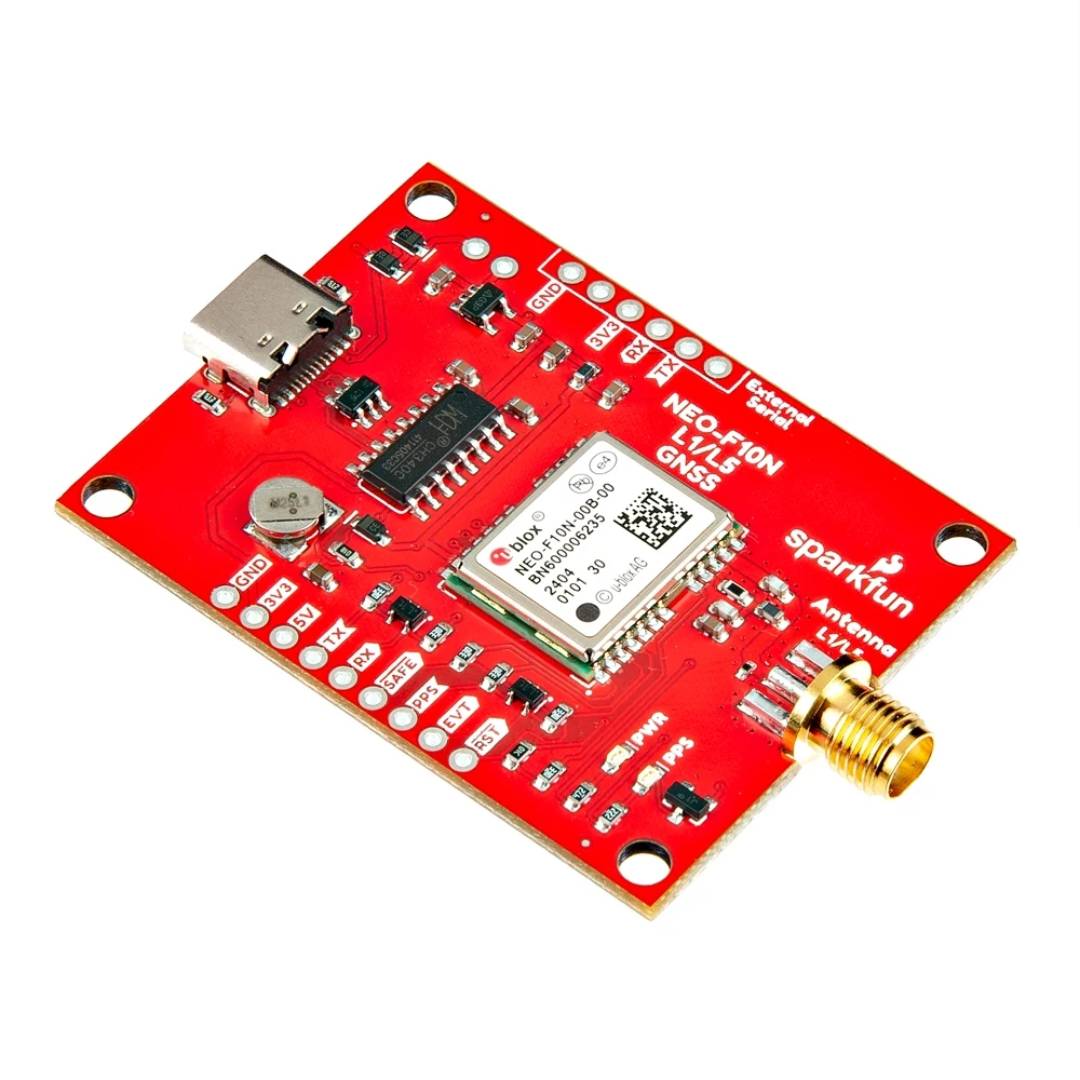

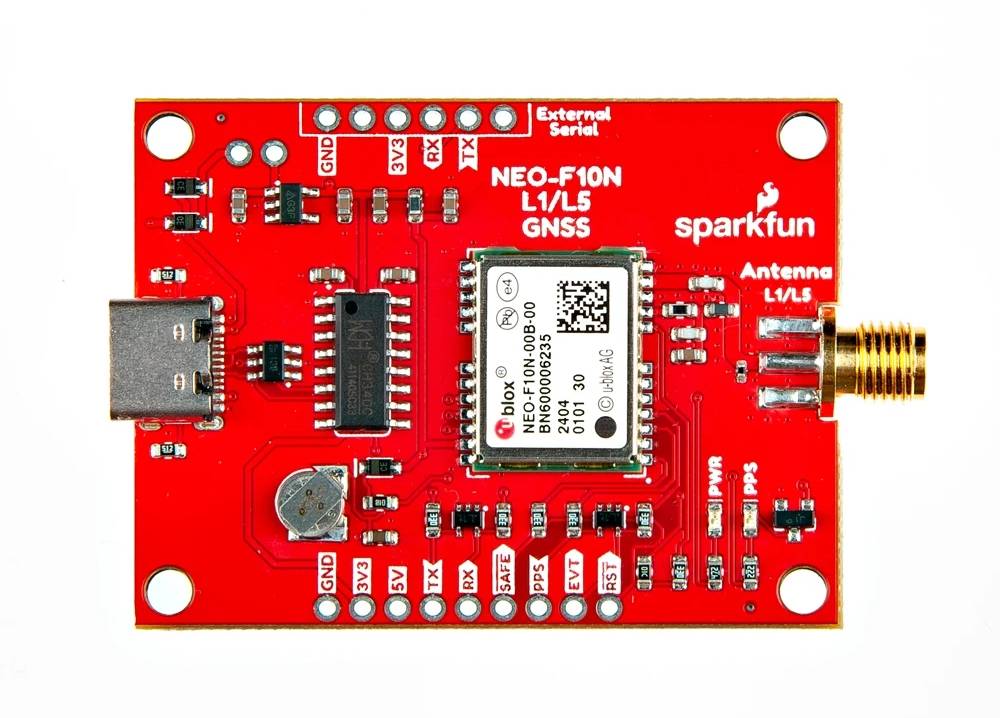

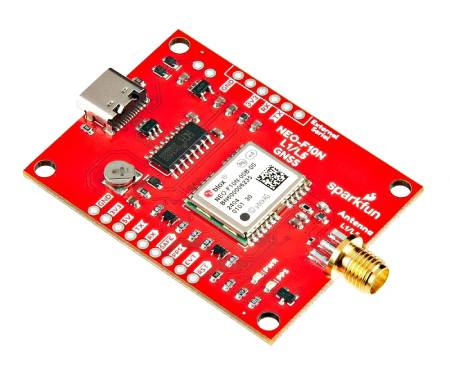

Opis produktu: Moduł GNSS L1 / L5 Breakout - NEO-F10N - SMA - SparkFun GPS-24114
SparkFun GNSS L1/L5 Breakout - NEO-F10N to moduł nawigacji satelitarnej nowej generacji, który wykorzystuje pasma L1 i L5, zapewniając dokładniejsze pozycjonowanie w gęstej zabudowie miejskiej. Obsługuje równoczesny odbiór sygnałów GPS, Galileo i BeiDou, a technologia u-blox F10 redukuje zakłócenia wielodrogowe, zwiększając dokładność. Moduł posiada port UART oraz konwerter CH340 USB - UART, co ułatwia podłączenie do komputera. Zintegrowany akumulator podtrzymuje RTC, skracając czas uzyskania pozycji z 28 s (zimny start) do 2 s (gorący start). Wyprowadzone piny ułatwiają integrację z mikrokontrolerami, a złącze SMA pozwala na podłączenie zewnętrznej anteny. Moduł obsługuje protokoły NMEA i UBX, konfigurowane przez u-center.
Pierwszy raz korzystasz z tego typu modułu? Koniecznie sprawdź przewodnik użytkownika przygotowany przez producenta!

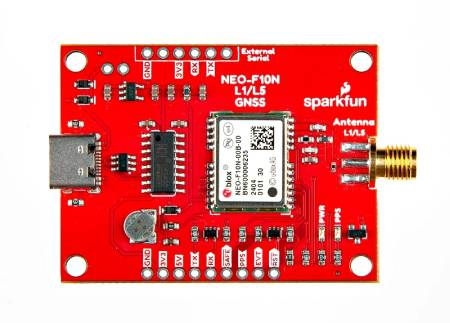

Moduł GNSS L1 / L5 Breakout - NEO-F10N - SMA - SparkFun GPS-24114.
NEO-F10N zapewnia lepszą wydajność w trudnych warunkach miejskich, dzięki wykorzystaniu pasma L5.
Cechy szczególne modułu
- Obsługa GNSS: jednoczesny odbiór GPS, Galileo i BeiDou dla lepszego pozycjonowania
- Pasmo L1 / L5: większa precyzja i lepsza odporność na zakłócenia niż tradycyjne L1 / L2
- Szybsza lokalizacja: akumulator RTC skraca czas ustalania pozycji z 28 s do 2 s
- Łatwe podłączenie: CH340 USB - UART umożliwia podłączenie przez USB bez dodatkowych przejściówek
- Konfigurowalność: możliwość ustawienia parametrów pracy przez program u-center
- Złącze SMA: umożliwia podłączenie anteny dla lepszego sygnału
- Zasilanie 3,3 V / 5 V: obsługa różnych napięć logicznych, co ułatwia integrację z systemami mikrokontrolerowymi
Uwaga!
Ten produkt wymaga anteny do prawidłowego działania. Sprawdź naszą ofertę i wybierz odpowiednią antenę GNSS do swojego projektu.
Co to jest GNSS?
GNSS (Global Navigation Satellite System) to globalny system nawigacji satelitarnej obejmujący GPS (USA), Galileo (Europa), BeiDou (Chiny) i GLONASS (Rosja). Umożliwia określanie pozycji na Ziemi poprzez odbiór sygnałów z satelitów. Wykorzystanie wielu systemów jednocześnie zwiększa precyzję i odporność na zakłócenia, co jest kluczowe w nowoczesnych systemach nawigacyjnych.
Zastosowania w praktyce
Moduł NEO-F10N sprawdzi się w wielu zastosowaniach:
- Drony i robotyka - precyzyjne pozycjonowanie w przestrzeni
- Pomiary geodezyjne - lepsza dokładność w trudnych warunkach miejskich
- Systemy nawigacyjne - integracja z mikrokontrolerami do budowy urządzeń GPS
- Monitorowanie pojazdów - dokładne śledzenie tras transportowych
- Projekty IoT - integracja z systemami śledzenia pozycji w inteligentnych urządzeniach
Wyjaśnienie działania systemu GPS.

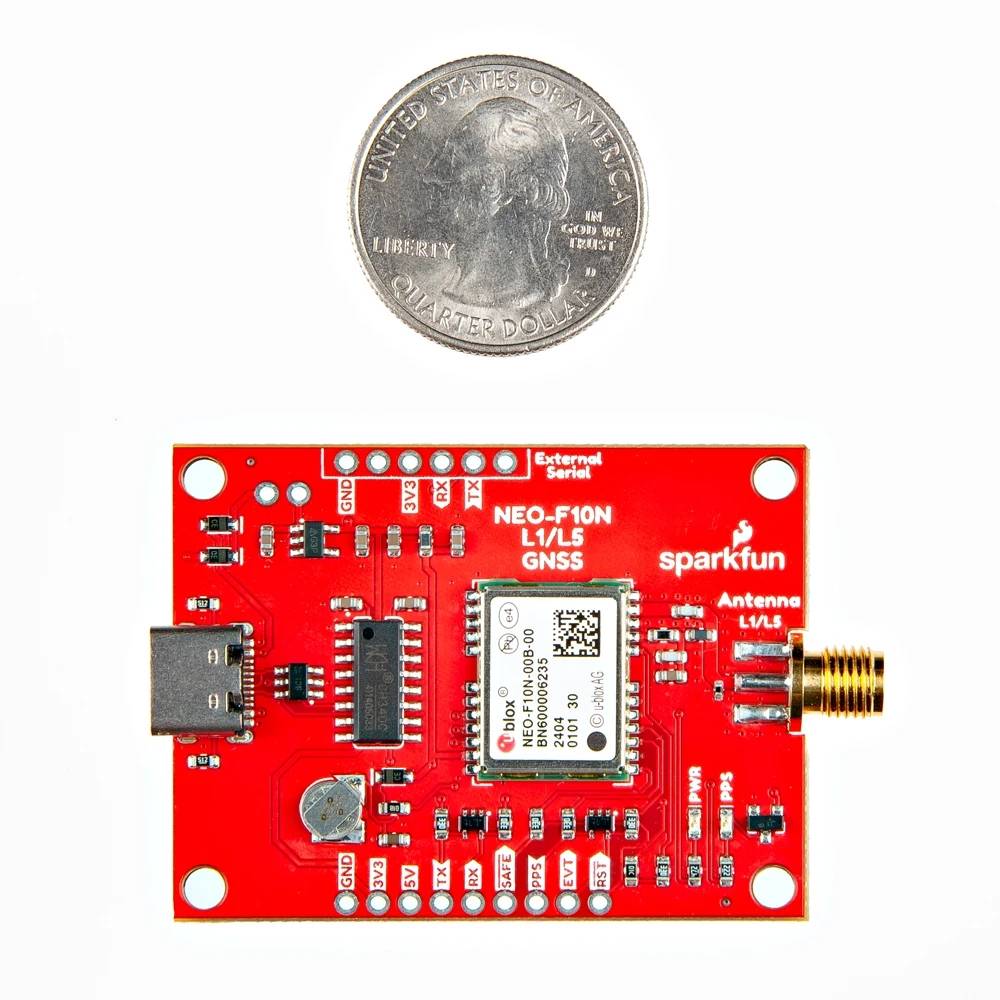

Płytka o kompaktowych wymiarach 50,8 x 38,1 mm.
Specyfikacja techniczna modułu
- Wbudowany układ: NEO-F10N
- Obsługiwane systemy: GPS, Galileo, BeiDou
- Zakres częstotliwości: L1 (1575,42 MHz), L5 (1176,45 MHz)
- Dokładność pozycjonowania: 1,5 m
- Czas do pierwszej pozycji: 28 s (zimny start), 2 s (gorący start)
- Maksymalna częstotliwość odświeżania: 20 Hz
- Maksymalna wysokość: 80 km
- Maksymalna prędkość: 500 m/s
- Zasilanie: 3,3 V / 5 V (cała logika jest na poziomie 3,3 V)
- Pobór prądu: od 21 mA do 26 mA
- Interfejsy: UART, USB typu C
- Obsługiwane protokoły: NMEA, UBX
- Złącze antenowe: SMA
- Konwerter: CH340C
- Regulator napięcia: AP2112K 3,3 V / 600 mA
- Zabezpieczenia: diody ESD dla linii danych USB
- Wymiary: 50,8 x 38,1 mm (bez złącza)
- Masa: 9,75 g
