Opis produktu: Gravity - moduł odbiornika GNSS GPS BeiDou - I2C / UART - DFRobot TEL0157
Moduł odbiornika GNSS GPS BeiDou ze złączem Gravity wyprodukowany przez firmę DFRobot. Moduł pozycjonowania GNSS obsługuje pozycjonowanie zarówno jednego, jak i wielu systemów. Współpracuje z BeiDou, GPS, GLONASS i innymi systemami wielosatelitarnymi. Cechuje go wyższa precyzja i większa prędkość niż w przypadku tradycyjnego pojedynczego pozycjonowania GPS. Dostarcza bardzo precyzyjne dane o pozycji, takie jak długość, szerokość geograficzna, wysokość i aktualny czas, także w złożonych środowiskach miejskich. Moduł jest kompatybilny z Arduino, ESP32 i Raspberry Pi.

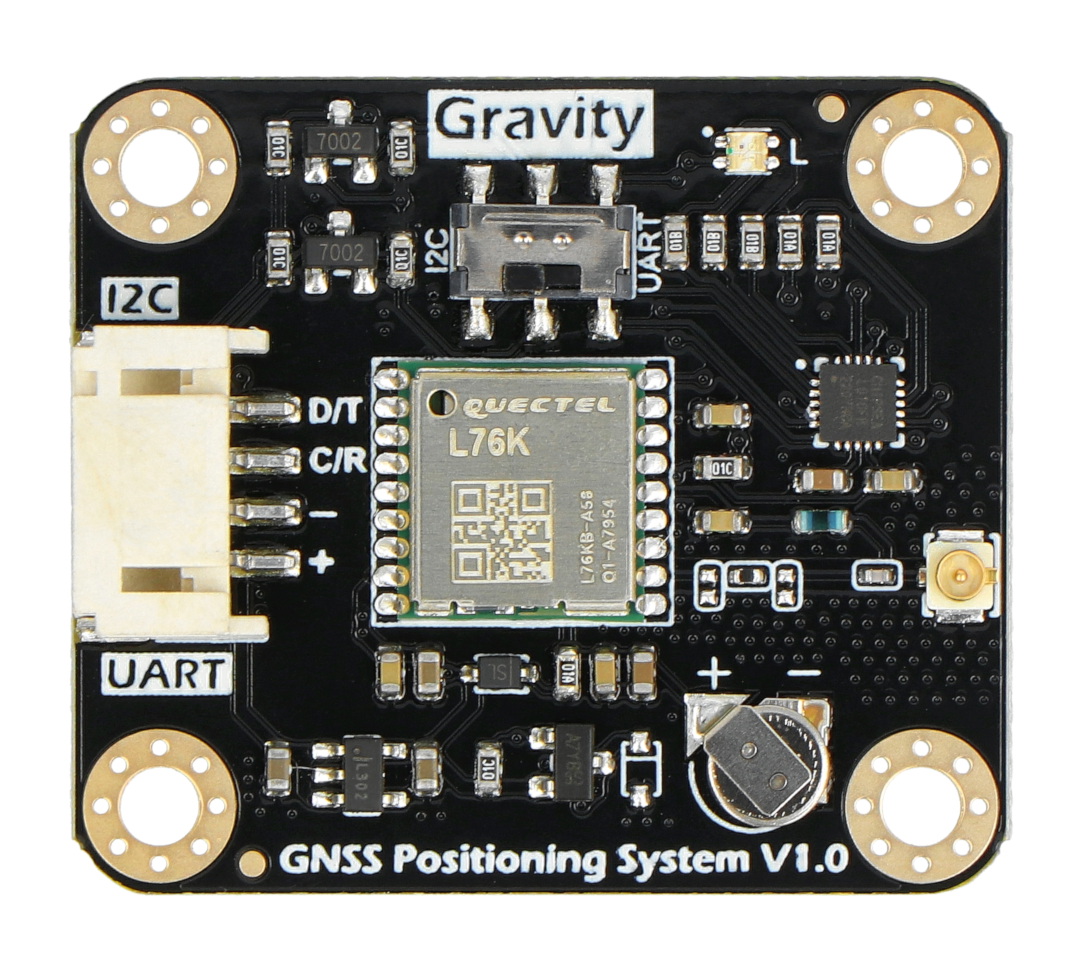

Gravity - moduł odbiornika GNSS GPS BeiDou - I2C / UART - DFRobot TEL0157.

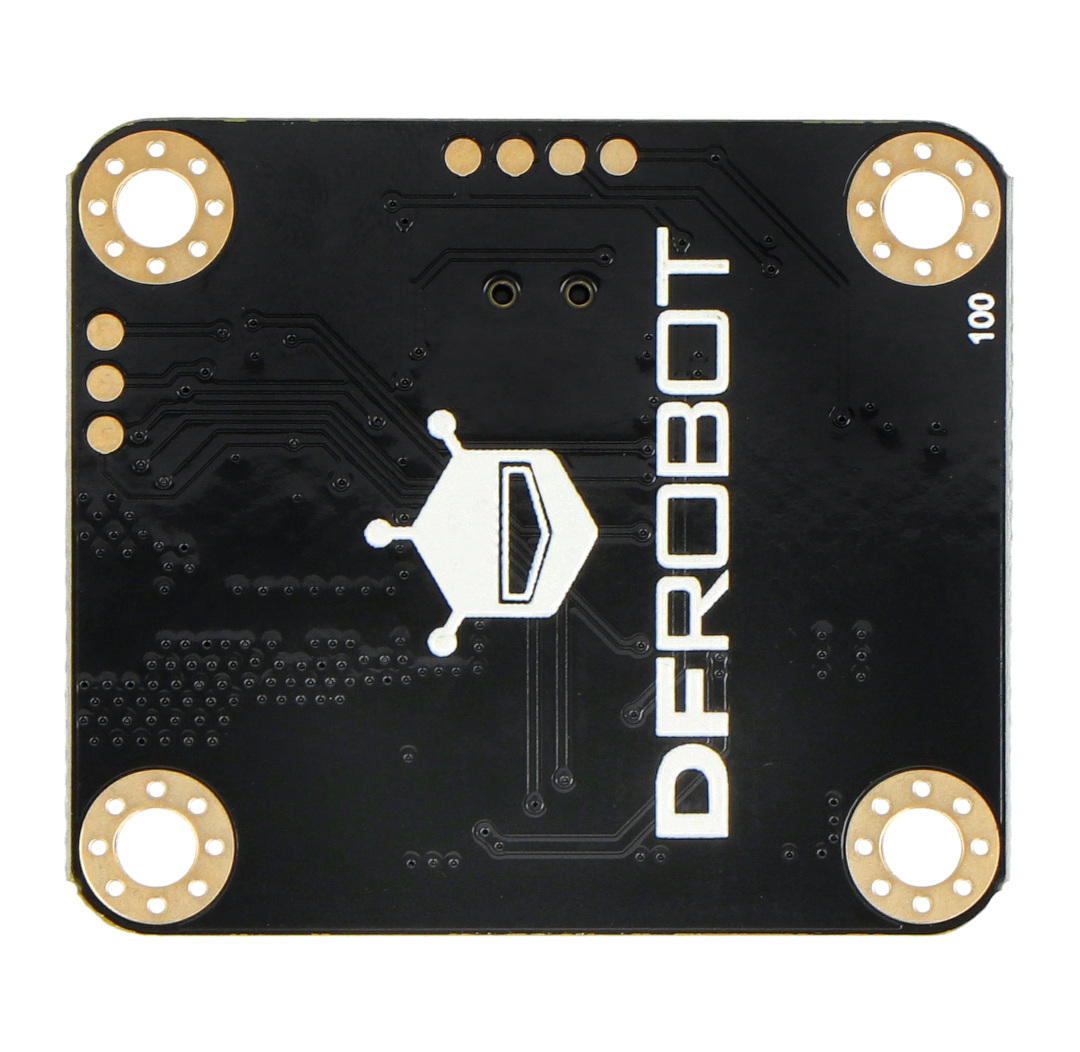

Płytka posiada cztery otwory umożliwiający łatwy montaż i demontaż.
Nawigacja satelitarna - co to GNSS?
GNSS to globalny system nawigacyjny Global Navigation Satellite Systems, którego zasięg obejmuje całą Ziemię. Jego głównym zadaniem jest wyznaczanie pozycji użytkownika. Do systemów GNSS zalicza się także GPS Global Positioning System oraz GLONASS. Zastanawiasz się jak działa nawigacja satelitarna? To proste - jako rodzaj radionawigacji wykorzystuje fale radiowe, które są nadawane ze sztucznych satelitów w celu określania położenia punktów i poruszających się odbiorników wraz z parametrami ich ruchu na powierzchni Ziemi.
Sugerowane zastosowanie modułu
- Nawigacja pojazdu jeżdżącego i latającego
- Ręczny tracker pozycjonowania
- Śledzenie przedmiotów
- Inteligentna stacja pogodowa
Opis wyprowadzeń i schemat połączeń
Moduł obsługuje dwa interfejsy komunikacyjne - I2C oraz UART. Użytkownik może wybrać sposób komunikacji w zależności od potrzeb projektowych. Należy podpiąć wyprowadzenia według zależności poniżej:
- D / T - linia danych magistrali I2C / nadajnik magistrali UART
- C / R - linia zegara magistrali I2C / odbiornika magistrali I2C
- "-" - GND - masa układu
- "+" - VCC - pin zasilania płytki
Więcej informacji na temat podłączenia modułu znajdziesz w przewodniku użytkownika.

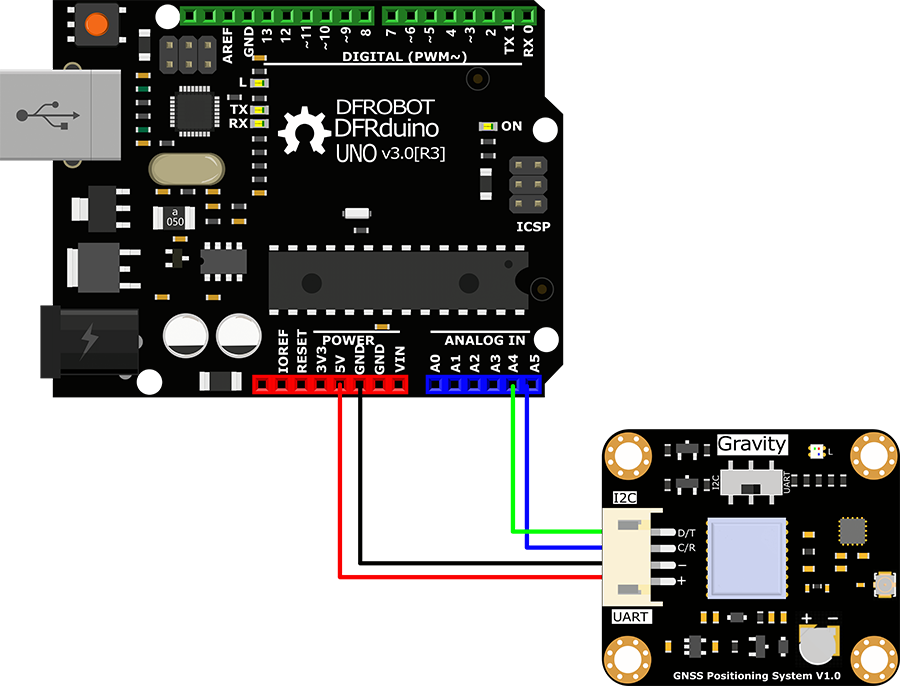

Podłączenie modułu z płytką DFRduino z wykorzystaniem magistrali I2C.

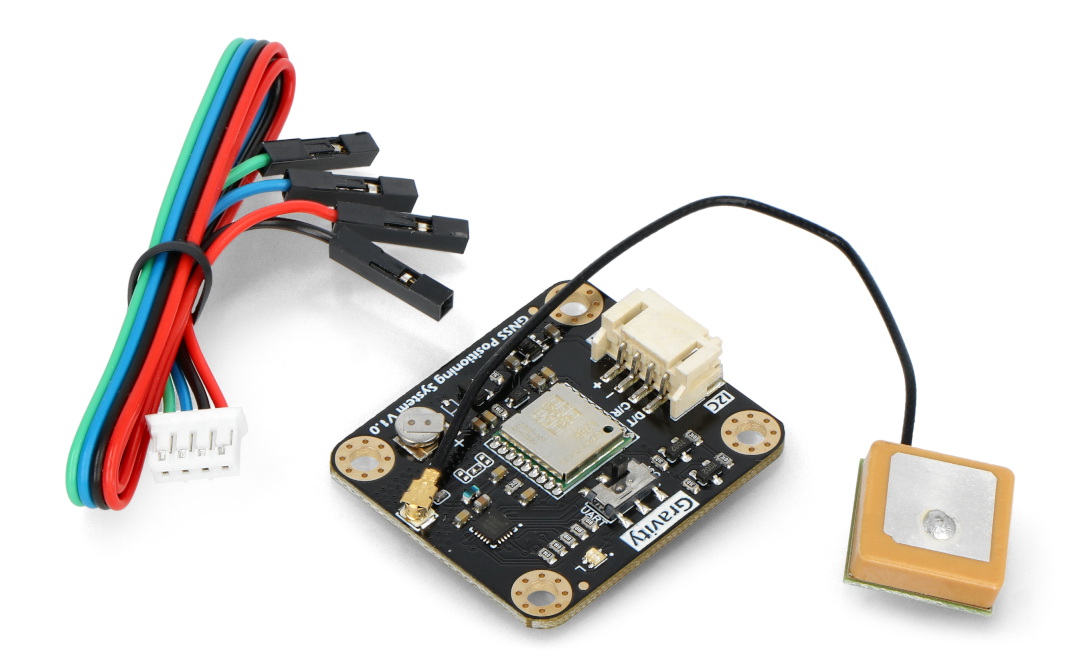

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna
- Napięcie robocze: od 3,3 V do 5,5 V DC
- Sygnał wyjściowy: I2C / UART
- Dokładność pozycjonowania: 2,0 m CEP
- Czas reakcji: 30 s na zimny start; 2 s na gorący start
- Pobór prądu: 40 mA
- Interfejs anteny: IPEX1
- Częstotliwość anteny: od 1561 MHz do 1575,42 MHz ± 3 MHz
- Wymiary płytki: 27 x 37 mm
Zawartość zestawu
- Moduł pozycjonowania GNSS
- Aktywna antena ceramiczna GPS / BeiDou ze złączem IPEX1
- Przewód połączeniowy ze złączem Gravity
