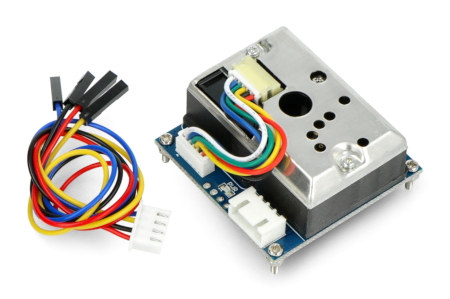

Opis produktu: Czujnik pyłu / stężenia cząstek - monitor czystości powietrza PM2.5 - GP2Y1010AU0F + moduł
Czujnik pyłu umożliwia monitorowanie czystości powietrza. Wyposażony w czujnik Sharp GP2Y1010AU0F pozwala wykryć cząstki o średnicy powyżej 0,8 μm, np. dym papierosowy. Układ zasilany jest napięciem od 2,5 V do 5,5 V, działa w zakresie do 500 μg/m3 z czułością 0,5 V / (100μg/m3).
W zestawie znajdują się przewody ze złączami żeńskimi ułatwiające podłączenie czujnika.
Producent udostępnia przewodnik użytkownika oraz przykładowe programy m.in. dla Arduino. |

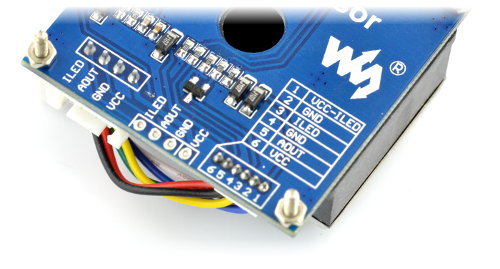

Podłączenie czujnika pyłu
Czujnik posiada cztery wyprowadzenia, ich opis znajduje się w tabeli.
Pin | Opis |
---|---|
VCC | Napięcie zasilania: od 2,5 V do 5,0 V |
GND | Masa układu. |
AOUT | Wyjście analogowe: 0,5 V / (100 μg/m3). |
ILED | Pin konfiguracyjny, przed odczytem pomiaru należy podać stan wysoki w celu załączenia czujnika. |
Układ można połączyć z dowolnym mikrokontrolerem wyposażonym w przetwornik A/C, np. znajdującym się w Arduino AVRem.
Specyfikacja czujnika pyłu
- Napięcie zasilania: od 2,5 V do 5,5 V
- Pobór prądu: 20 mA
- Czujnik: Sharp GP2Y1010AU0F (dokumentacja)
- Zakres pomiarowy: 500 μg/m3
- Czułość: 0,5 V / (100 μg/m3)
- Żywotność: 5 lat
- Temperatura pracy: od -10 °C do 65 °C
- Średnica wlotu powietrza: 9 mm
- Średnica otworów montażowych: 2 mm
- Wymiary płytki: 63,2 x 51,3 x 21,1 mm
Czujnik GP2Y1010AU0F w module Waveshare 10500
Moduł Waveshare 10500 jest zbudowany w oparciu o czujnik pomiarowy czystości powietrza GP2Y1010AU0F. Jest to czujnik optyczny wykrywający obecność kurzu w powietrzu. Czujnik ma wbudowaną diodę IR wraz z fototranzystorem umieszczonym po przekątnej. Wykrywa światło odbite od cząsteczek kurzu zawartych w powietrzu, a także bardzo drobne cząstki, takie jak cząstki dymu papierosowego. Ponadto, czujnik czystości powietrza potrafi odróżnić dym od kurzu za pomocą impulsowego wzorca napięcia wyjściowego.
Wpływ nadmiaru kurzu na pomiar
Pomimo bardzo dobrych własności pod kątem dokładności pomiaru, może być on sfałszowany z uwagi na obecność pyłu przylgniętego do strefy detekcyjnej czujnika. Jeśli pojawi się nadmiar kurzu przylepionego do powierzchni czujnika, wówczas należy poddać go konserwacji poprzez odkurzanie lub wydmuchiwanie kurzu sprężonym powietrzem. Ponadto, należy zwrócić uwagę na strukturę i umiejscowienie aplikacji, aby uniknąć przedostawania się cząstek substancji lepkich i oleistych do urządzenia. Aby mieć czystość powietrza pod kontrolą, warto wybrać czujnik GP2Y1010AU0F.
