Grove - czujnik pyłu / czystości powietrza PM2.5 PPD42NS - 5V PWM

Indeks: SEE-13331 EAN: 5903351246583

Czujnik pyłu umożliwia monitorowanie czystości powietrza. Wyposażony w czujnik pozwalający wykryć cząstki PM 2.5 o średnicy powyżej 1 μm, np. dym papierosowy. Układ zasilany jest napięciem od 4,75 V do 5,75 V, komunikuje się poprzez sygnał PWM. W zestawie przewód z wtykiem grove.

Grove - czujnik pyłu / czystości powietrza PM2.5 PPD42NS - 5V PWM
49,90 zł
40,57 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Grove - czujnik pyłu / czystości powietrza PM 2.5 PPD42NS - 5 V PWM

Czujnik pyłu umożliwia monitorowanie czystości powietrza. Wyposażony w czujnik pozwalający wykryć cząstki PM 2.5 o średnicy powyżej 1 μm, np. dym papierosowy. Układ zasilany jest napięciem od 4,75 V do 5,75 V, komunikuje się poprzez sygnał PWM. W zestawie przewód z wtykiem Grove.

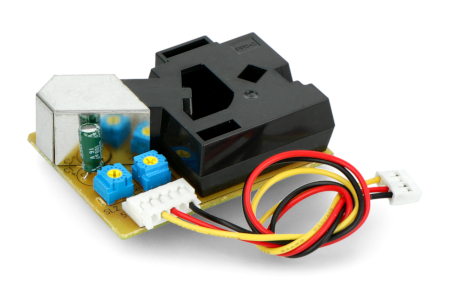

Czujnik pyłu / stężenia cząstek - monitor czystości

Podłączenie i opis wyprowadzeń

Czujnik posiada pięć wyprowadzeń, ich opis znajduje się w tabeli.

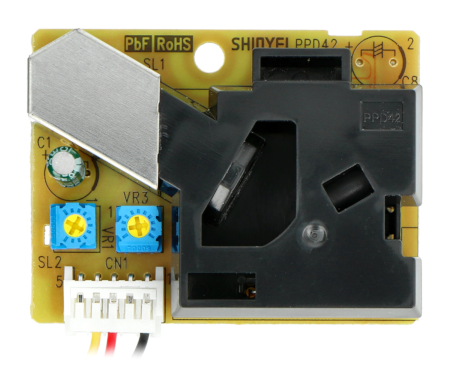

Czujnik pyłu / stężenia cząstek - schemat wyprowadzeń



Pin Opis
Pin 1 GND - masa układu.
Pin 2 NC - niepodłączony.
Pin 3 Napięcie zasilania: od 4,75 V do 5,75 V.
Pin 4 Wyjście cyfrowe PWM.
Pin 5 NC - niepodłączony.



Potencjometry VR1 i VR3 są ustawione przez producenta i nie należy ich używać.

Specyfikacja techniczna czujnika

  • Napięcie zasilania: od 4,75 V do 5,75 V
  • Pobór prądu: 90 mA
  • Czułość: 1 μm
  • Wykrywalny zakres:
    • od 0 do 28,000 pcs/liter
    • od 0 do 8000 pcs/0,01cf
  • Czas stabilizacji: 1 min po włączeniu
  • Komunikacja: sygnał częstotliwościowy PWM
  • Temperatura pracy: od 0 °C do 45 °C
  • Wilgotność pracy: do 95 % RH
  • Wymiary płytki: 59 x 45 x 22 mm
  • Waga: 24 g



Moduł - obsługa moduł
Szerokość opakowania 8 cm
Wysokość opakowania 2 cm
Głębokość opakowania 11 cm
Masa opakowania 0.028 kg
