Opis produktu: Czujnik pyłu/stężenia cząstek - monitor czystości powietrza PM2.5 - GP2Y1010AU0F
Czujnik pyłu umożliwia monitorowanie czystości powietrza. Wyposażony w czujnik o czułości 0,5 V na 0,1 mg/m³ np. dym papierosowy. Układ zasilany jest napięciem od 0,3 V do 7 V, komunikuje się poprzez sygnał analogowy.
Czujnik pyłu/stężenia cząstek - monitor czystości powietrza PM2.5 - GP2Y1010AU0F.
Podłączenie czujnika

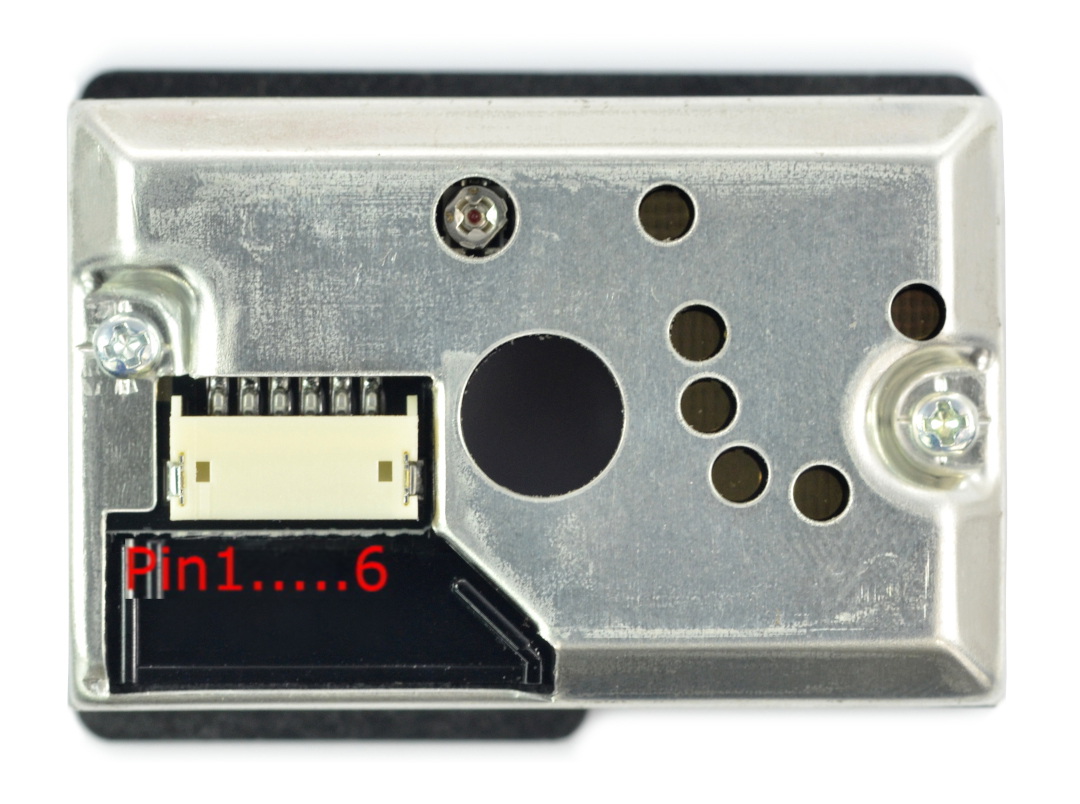

Czujnik posiada sześć wyprowadzeń, ich opis znajduje się w tabeli.
| Pin | Opis |
|---|---|
| Pin 1 | Zasilanie diody IR. |
| Pin 2 | Masa diody IR. |
| Pin 3 | Pin diody LED. |
| Pin 4 | Masa modułu. |
| Pin 5 | Analogowy sygnał wyjściowy. |
| Pin 6 | Napięcie zasilania od 0,3 Vd o 7 V. |
|

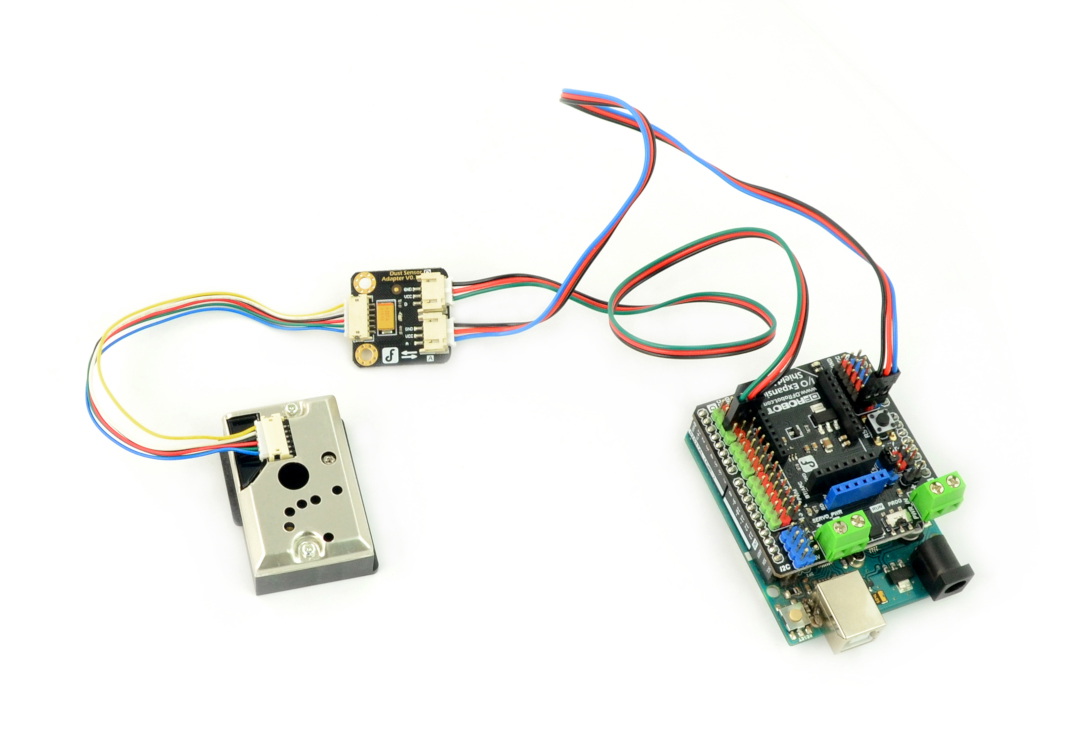

Produkt kompatybilny z Arduino W sieci można znaleźć przykładowy program dla Arduino. |
Specyfikacja czujnika czystości powietrza
- Napięcie zasilania: od 0,3 V do 7 V
- Pobór prądu: 20 mA
- Czułość: 0,5 V na 0,1 mg/m³
- Komunikacja: sygnał analogowy
- Temperatura pracy: od -10°C do 65°C
- W zestawie przewód połączeniowy, rezystor 150 Ω oraz kondensator 220 µF
- Wymiary płytki: 46 x 34 x 18 mm
Czujnik GP2Y1010AU0F - budowa i zasada działania
Monitor czystości powietrza GP2Y1010AU0F jest czujnikiem optycznym, którego zasada działania polega na wykrywaniu obecności kurzu w powietrzu. Człon pomiarowy czujnika ma wbudowaną diodę podczerwoną oraz fototranzystor umieszczony po przekątnej. Czujnik wykrywa światło odbite od cząsteczek kurzu zawartych w powietrzu, a także bardzo drobne cząstki np. substancji smolistych zawartych w dymie papierosowym. Ponadto, czujnik GP2Y1010AU0F umożliwia rozpoznawanie dymu i odróżnienie go od kurzu dzięki wbudowanemu, impulsowemu wzorcowi napięcia wyjściowego.
Zakłócenia podczas pomiaru
Choć czujnik GP2Y1010AU0F, który przeznaczony jest do kontrolowania czystości powietrza, odznacza się bardzo dobrymi własnościami pod względem dokładności pomiaru, w mocno zapylonym środowisku istnieje ryzyko zafałszowania pomiaru wskutek przylegania kurzu do powierzchni detekcyjnej czujnika. Jeśli na powierzchni pojawi się nadmiar kurzu, wówczas czujnik należy wyczyścić sprężonym powietrzem. Ponadto, należy zadbać, aby czujnik nie został zabrudzony substancjami o lepkiej i oleistej konsystencji. Czujniki czystości powietrza producenta OEM to dobry wybór!
