Opis produktu: Aluminiowy uchwyt do serwa - czarny

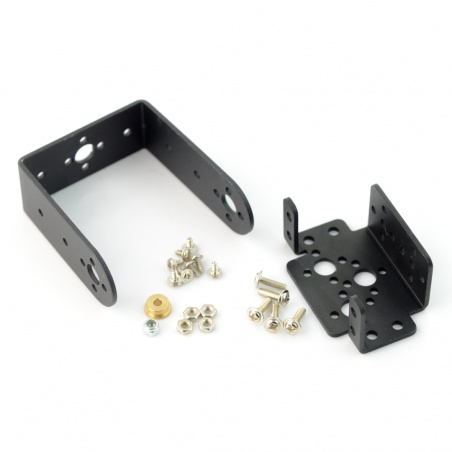

Aluminiowe uchwyty do serwomechanizmów o wymiarach 58 x 37 x 25 mm oraz wadze 15 g. Pasuje do serwa MG995 oraz MG996. W zestawie znajdują się również śrubki montażowe.
Specyfikacja uchwytu do serwa
- Materiał wykonania: metal
- Wymiary: 58 x 37 x 25 mm
- Masa: 15 g

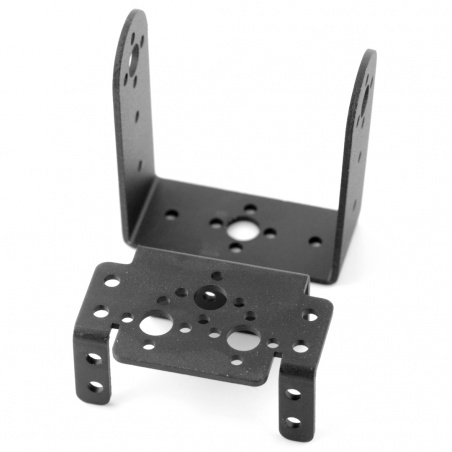

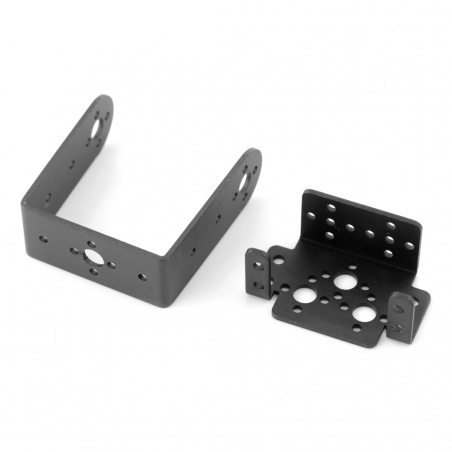

Aluminiowy uchwyt do serwa – czarny – składa się z dwóch elementów: obejmy w kształcie ceownika oraz głównego uchwytu w postaci blaszki perforowanej, wyposażonej w trzy wygięte ramiona do zamocowania serwomechanizmu.
Przemyślana geometria oraz położenie otworów montażowych pozwala na połączenie ze sobą dwóch serw w sposób, dający użytkownikowi dwa stopnie swobody w prostopadłych względem siebie osiach. Układ taki, nazywany mianem pan/tilt, jest wykorzystywany między innymi do pozycjonowania lekkich kamer, a także budowy łańcuchów kinematycznych do innych zastosowań – np. robotów kroczących, manipulatorów mechatronicznych i innych.
Montaż uchwytu
Oferowany przez nas uchwyt jest przeznaczony do użycia z serwomechanizmami typu standard. Otwory montażowe oraz rozstawy ramion zapewniają pełną kompatybilność z popularnymi serwami MG995 (15 kg*cm) oraz MG996.
Pierwsze serwo należy przykręcić do cienkich ramion głównego uchwytu w taki sposób, by serwo znalazło się pomiędzy nimi, a trzecim, szerokim ramieniem. Do tak przygotowanego zespołu można zamocować obejmę w kształcie litery U – otwory przy końcach jej ramion są przeznaczone do współpracy z orczykiem pierwszego serwa oraz mosiężną tulejką, zamontowaną po przeciwnej stronie i tworzącą wraz ze śrubką oraz nakrętką samokontrującą proste łożysko. Drugi serwomechanizm (o ile wymaga tego planowana konstrukcja) należy zamontować do podstawy głównego uchwytu, co pozwoli uzyskać wspomniane wcześniej dwa stopnie swobody. Podczas składania należy pamiętać, by elementy montować w odpowiednim porządku – w niektórych przypadkach błędna kolejność może uniemożliwić przejście do dalszych etapów pracy.
