Opis produktu: DFRobot HR8833 - dwukanałowy sterownik silników DC 10 V / 1,5 A
Miniaturowy, dwukanałowy sterownik silnika prądu stałego. Urządzenie działa w oparciu o sygnał PWM. Napięcie zasilania silników wynosi od 3,3 V do 10 V, maksymalny prąd to 1,5 A.
Zestaw zawiera:
- Moduł główny
- 2 listwy goldpin do samodzielnego przylutowania

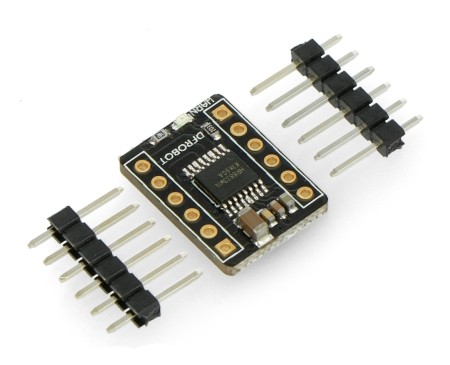

Dwukanałowy sterownik silnika prądu stałego.

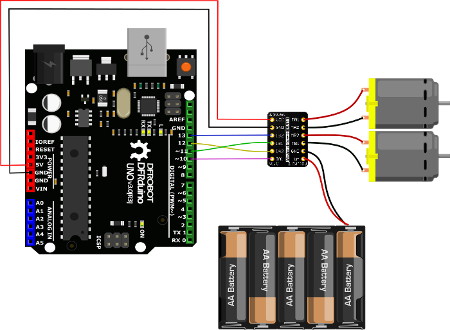

Przykład połączenia z Arduino. Szczegółowy opis dostępny jest w przewodniku użytkownika.
Specyfikacja
- Liczba kanałów: 2
- Układ: HR8833
- Napięcie zasilania silników: od 3,3 V do 10 V
- Napięcie zasilania części logicznej: od 3,3 V do 5 V
- Prąd: do 1,5 A na kanał
- Sterowanie za pomocą sygnału PWM
- Temperatura pracy: od -20°C do 85°C
- Raster wyprowadzeń: 2,54 mm
- Wymiary: 18 x 13 mm
Wyprowadzenia
Układ posiada dwanaście wyprowadzeń rozłożonych na krawędziach płytki. Raster wyprowadzeń wynosi 2,54 mm - standard goldpin. Złącz goldpin nie ma w zestawie, można je nabyć osobno.
| Nr | Nazwa | Funkcja |
|---|---|---|
| 1 | VCC | Napięcie zasilania części logicznej od 3,3 V do 5 V. |
| 2 | GND | Masa układu. |
| 3 | IB2 | Wejście sterujące 2 kanału B. |
| 4 | IB1 | Wejście sterujące 1 kanału B. |
| 5 | IA2 | Wejście sterujące 2 kanału A. |
| 6 | IA1 | Wejście sterujące 1 kanału A. |
| 7 | VM | Napięcie zasilania silników od 3,3 V do 10 V. |
| 8 | GND | Masa układu. |
| 9 | MB1 | Wyjście kanału 1 kanału B. |
| 10 | MB2 | Wyjście kanału 2 kanału B. |
| 11 | MA2 | Wyjście kanału 1 kanału A. |
| 12 | MA1 | Wyjście kanału 2 kanału A. |
