Silnik kątowy z przekładnią SJ02 120:1 6V 160RPM + enkoder

Indeks: DFR-06288 EAN: 6959420910199

Silnik z przekładnią 120:1, 160 obr/min, moment obrotowy 0,8 kg*cm (0,07 Nm). Urządzenia posiada enkoder kwadraturowy o rozdzielczości 16 impulsów na obrót (po przełożeniu 1920 impulsów na obrót). Silnik może być sterowany przez mikrokontroler Arduino.

Silnik kątowy z przekładnią SJ02 120:1 6V 160RPM + enkoder
36,90 zł
30,00 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Silnik kątowy z przekładnią SJ02 120:1 6V 160RPM + enkoder

Mikro silnik z przekładnią 120:1, 160 obr/min, moment obrotowy 0,8 kg*cm (0,07 Nm). Urządzenia posiada enkoder kwadraturowy o rozdzielczości 16 impulsów na obrót (po przełożeniu 1920 impulsów na obrót). Silnik idealnie nadaje się do zastosowania w robotach mobilnych.



Silnik kątowy z przekładnią SJ02 120:1 6V 160RPM + enkoder

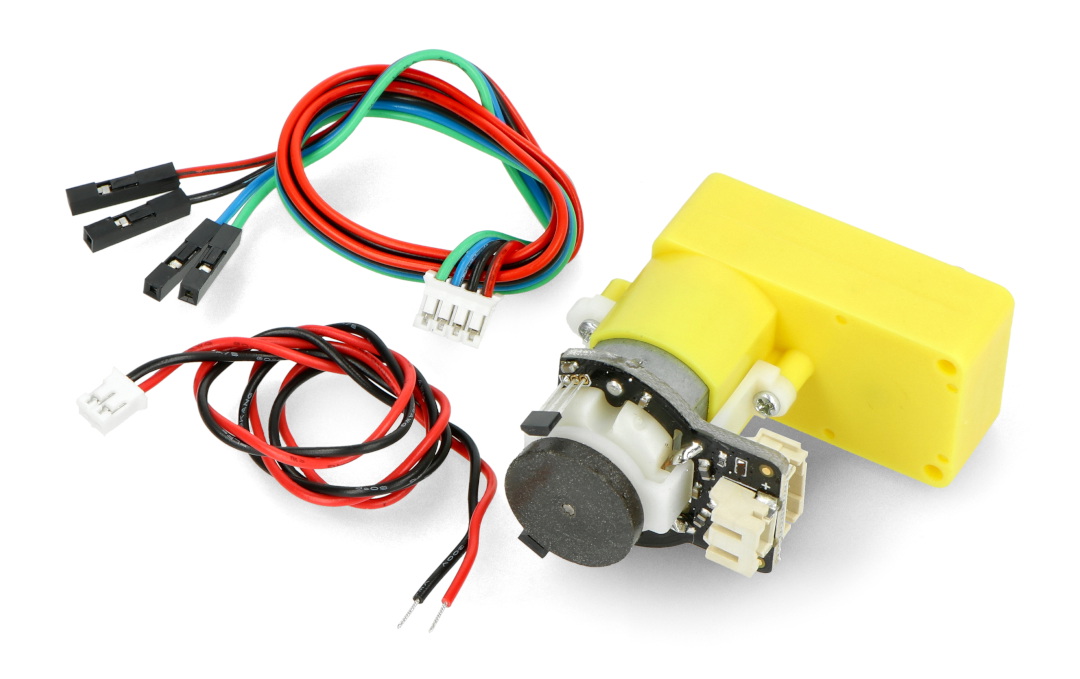

Do modułu dołączony jest przewód połączeniowy z końcówkami żeńskimi.





Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino.





Podłączenie silnika

Moduł silnika posiada 6 wyprowadzeń, w zestawie znajduje się przewód z gniazdami raster 2,54 mm.

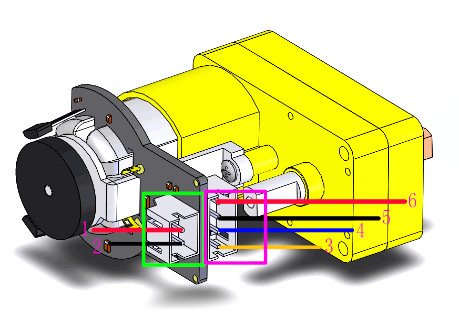

 Silnik z przekładnią 120:1 6V 160RPM + enkoder SJ01

Rozkład wyprowadzeń silnika.



Nr Nazwa Opis
1 Zasilanie silnika biegun dodatni + Napięcie z zakresu od 3 V do 7,5 V.
2 Zasilanie silnika biegun ujemny - Masa silnika.
3 Wyjście sygnału enkodera A Sygnał A prostokątny, częstotliwościowy - do pomiaru prędkości obrotowej.
4 Wyjście sygnału enkodera B Sygnał B prostokątny, częstotliwościowy - do pomiaru prędkości obrotowej.
5 Masa enkodera Masa enkodera.
6 Zasilanie enkodera Napięcie z zakresu od 4,5 V do 7,5 V.



Zasada działania enkoderów

Specyfikacja silnika kątowego z przekładnią

  • Napięcie pracy silnika: od 3 V do 7,5 V
  • Przekładnia: 120:1
  • Parametry dla pracy bez obciążenia przy zasilaniu 6 V

    • Prędkość: 160 obr/min

    • Prąd: 0,17 A

  • Parametry dla pracy bez obciążenia przy zasilaniu 3 V
    • Prędkość: 60 obr/min

    • Prąd: 0,14 A

  • Maksymalny prąd: 2,8 A
  • Maksymalny moment obrotowy: 0,8 kg*cm (0,07 Nm)
  • Szacunkowy moment obrotowy: 0,2 kg*cm (0,02 Nm)
  • Napięcie pracy enkodera: od 4,5 V do 7,5 V
  • Średnica wału: 5,4 mm (obustronnie ścięty)
  • Temperatura pracy: od -10 °C do 60 °C
  • Masa: 50 g







Napięcie zasil. od 3.0 V
Napięcie zasil. do 7.5 V
Silnik - pobór prądu 170 mA
Silnik - przekładnia 120:1
Prędkość obrotowa 160 obr/min
Moment obrotowy 0.8 kg*cm
Masa 50 g
Silnik - śr. wał 5.4 mm
Szerokość opakowania 7 cm
Wysokość opakowania 3.6 cm
Głębokość opakowania 10 cm
Masa opakowania 0.048 kg
