MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT/Qwiic - Adafruit 5870

Indeks: ADA-25281 EAN: 5904422386399
MCP3421 od Adafruit to jednokanałowy 18-bitowy przetwornik ADC z interfejsem I2C, obsługujący szybkość próbkowania do 240 SPS. Wyposażony w wejścia różnicowe, programowalny wzmacniacz (od 1x do 8x), wbudowany precyzyjny wzorzec napięcia (2,048 V ± 0,05%) oraz możliwość wyboru rozdzielczości od 12 do 18 bitów. Doskonały do odczytu czujników takich jak tensometry, termopary czy czujniki ciśnienia. Kompatybilny z STEMMA QT i SparkFun Qwiic, umożliwia szybkie połączenia z płytkami rozwojowymi bez konieczności lutowania.
MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT/Qwiic - Adafruit 5870
33,90 zł
27,56 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870

MCP3421 od Adafruit to zaawansowany, a jednocześnie łatwy w obsłudze 18-bitowy przetwornik ADC z interfejsem I2C, który idealnie sprawdza się w zastosowaniach wymagających wysokiej precyzji. Obsługuje prędkości próbkowania od 240 SPS (12-bitów) do 3,75 SPS (18-bitów), co czyni go idealnym do odczytu wolnozmiennych sygnałów z czujników różnicowych, takich jak tensometry, termopary czy czujniki ciśnienia. Wbudowany wzorzec napięcia (2,048 V ± 0,05%) oraz programowalny wzmacniacz (od 1x do 8x) zapewniają stabilne i precyzyjne pomiary. Dzięki kompatybilności złączy STEMMA QT ze SparkFun Qwiic, MCP3421 pozwala na szybkie i wygodne połączenie z innymi modułami bez konieczności lutowania. Wyprowadzenia na standardowych pinach i złącze śrubowe zwiększają uniwersalność zastosowań. Doskonały wybór dla inżynierów i hobbystów.

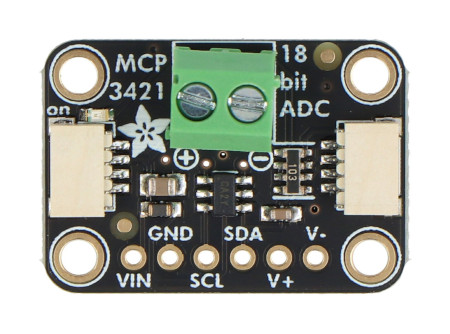

MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870

MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870.

MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870

Jednokanałowy przetwornik ADC z interfejsem I2C.

Główne cechy przetwornika

  • 18-bitowy przetwornik ADC: zapewnia wysoką precyzję pomiarów sygnałów analogowych
  • Interfejs I2C: umożliwia komunikację z mikrokontrolerami przy częstotliwości do 3,4 MHz
  • Wejścia różnicowe: pozwalają na pomiar sygnałów dodatnich i ujemnych w zakresie od 0 V do 2,048V
  • Programowalny wzmacniacz (PGA): regulacja wzmocnienia w zakresie od 1x do 8x dla lepszego dopasowania sygnału
  • Precyzyjny wzorzec napięcia: wbudowany wzorzec 2,048 V ± 0,05% zapewnia stabilność i niskie dryfty (15 ppm/°C)
  • Obsługa różnych rozdzielczości: od 12-bitów (240 SPS) do 18-bitów (3,75 SPS)
  • Kompatybilność STEMMA QT ze SparkFun Qwiic: ułatwia połączenia z innymi modułami bez konieczności lutowania
  • Opcje montażu: wyprowadzenia na piny oraz złącze śrubowe umożliwiają elastyczne zastosowanie

Wyprowadzenia modułu

  • VIN: zasilanie (od 3 V do 5 V DC), dostosowane do poziomu logicznego mikrokontrolera
  • GND: masa, wspólna dla zasilania i logiki
  • SCL i SDA: linia zegara i danych I2C z wbudowanymi rezystorami podciągającymi 10k
  • V+ i V-: wejścia różnicowe umożliwiające pomiar sygnałów analogowych w zakresie od 0 V do 2,048V

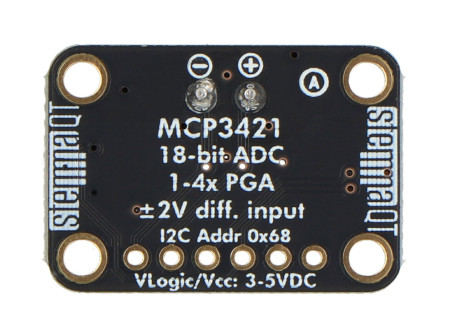

MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870

Złącza STEMMA QT kompatybilne ze SparkFun Qwiic pozwalają na szybkie i wygodne połączenie z innymi modułami.

Programowanie przetwornika

MCP3421 działa z biblioteką Adafruit_CircuitPython_MCP3421, co umożliwia łatwą konfigurację parametrów, takich jak rozdzielczość (od 12 do 18 bitów), tryb pracy (ciągły lub jednorazowy) i wzmocnienie. Kod w Pythonie lub CircuitPython pozwala na szybkie rozpoczęcie pracy, a przykład z odczytem wartości ADC ułatwia naukę. Obsługa odbywa się przez magistralę I2C, a dostępna dokumentacja obejmuje wszystkie kroki instalacji.

Specyfikacja techniczna MCP3421

  • Rozdzielczość: od 12 do 18 bitów
  • Prędkości próbkowania:
    • 3,75 SPS (18-bit)
    • 15 SPS (16-bit)
    • 60 SPS (14-bit)
    • 240 SPS (12-bit)
  • Zakres napięcia wejściowego: od 0 V do 2,048 V (różnicowe)
  • Wzmacniacz PGA: 1x, 2x, 4x, 8x
  • Wzorzec napięcia: 2,048 V ± 0,05%
  • Interfejs: I2C (adres 0x68)
  • Wymiary: 25,4 x 17,8 x 12,3 mm
  • Masa: 3 g

Zawartość zestawu

  • 1x Moduł Adafruit MCP3421 18-bit ADC
  • 1x Złącze 6-pinowe

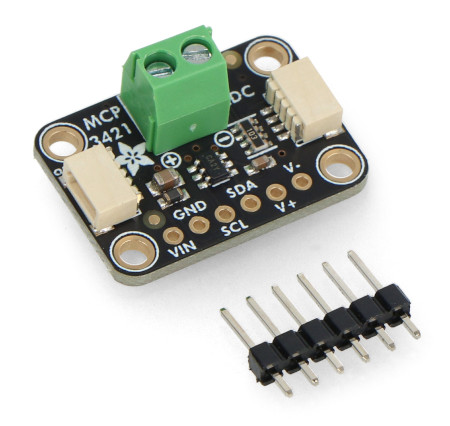

MCP3421 - przetwornik ADC 18-bitowy 1-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5870

Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 12 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
