Opis produktu: MCP4728 przetwonik DAC I2C - 4 kanały + EEPROM - Adafruit 4470
Przetwornik cyfrowo-analogowy oparty o układ MCP4728. Pozwala uzyskać 4 wyjścia analogowe z dowolnego mikrokontrolera wyposażone w interfejs I2C, np. Arduino. Konwerter zasilany napięciem od 2,7 V do 5,5 V. Rozdzielczość wynosi 12-bit. Dla łatwego podłączenia, został wyposażony w złącza Qwiic. Przetworniki DAC wykorzystuje się np. do generowania dźwięku, obsługi instrumentów muzycznych i wielu innych projektów.

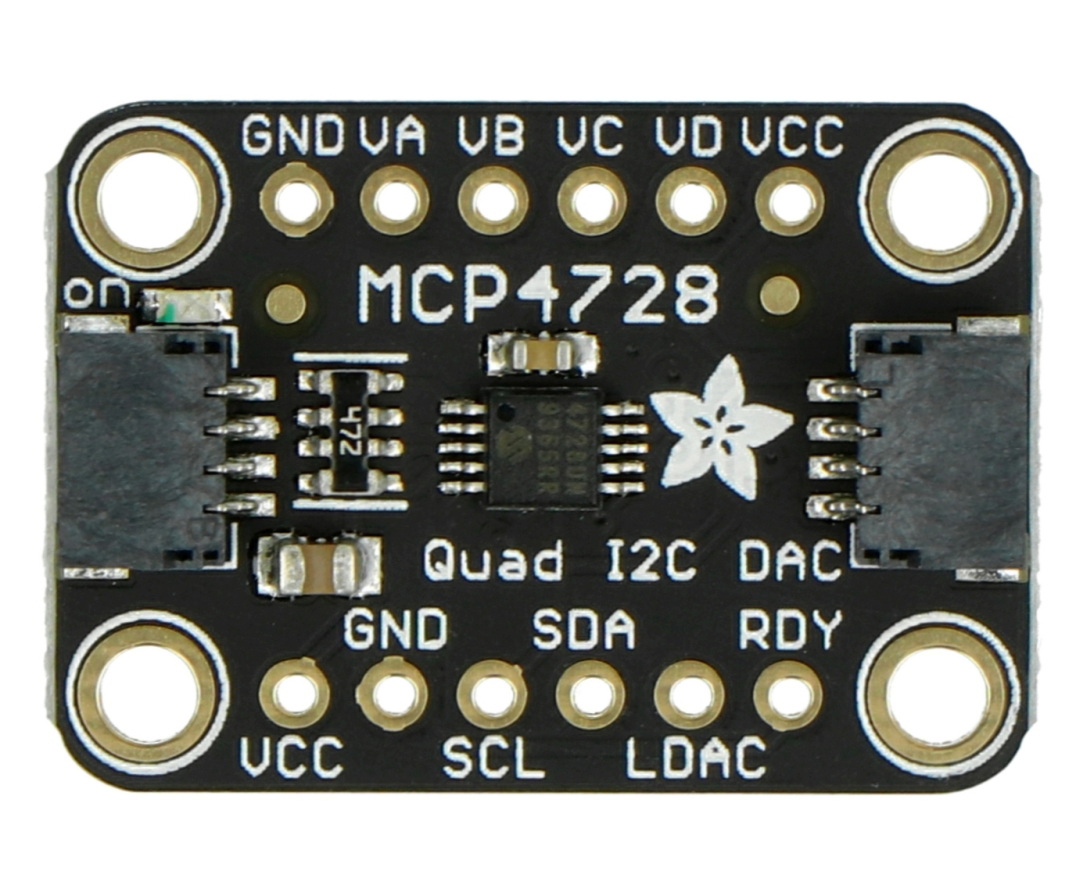

Wyprowadzenia przetwornika DAC MCP4728
Moduł komunikuje się z dowolnym mikrokontrolerem wyposażonym w interfejs komunikacyjny I2C. MCP4728 zasilany jest napięciem od 2,7 V do 5,5 V. Posiada złącza Qwiic dla prostego podłączenia.
Specyfikacja przetwornika DAC MCP4728
- Napięcie zasilania: od 2,7 V do 5,5 V
- Komunikacja: I2C
- Ilość kanałów analogowych: 4
- Rozdzielczość: 12-bit
- Wbudowana pamięć EEPROM
- Zakres napięcia wyjściowego:
- wykorzystując wewnętrzne VREF (2,048 V):
- od 0,000 V do 2,048 V z Gain Setting = 1
- od 0,000 V do 4,096 V z Gain Setting = 2
- wykorzystując zewnętrzne VREF (VDD):
- od 0,000 V do VDD
- Czas regulacji: 6 us (typowe)
- Domyślny adres I2C: 0x60
- Wymiary: 25,7 x 17,8 x 4,6 mm
- Masa: 1,5 g
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 2,7 V do 5,5 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| LDAC | Pin blokujący, może służyć do blokowaniu wyjścia podczas aktualizacji kanałów. |
| RDY | Pin gotowości. Przechodzi w stan niski, kiedy dane są zapisywane na pamięci EEPROM. Kiedy proces dobiegnie końca, przechodzi w stan wysoki. |
| VA, VB, VC, VD | Wyjścia analogowe. |
