Opis produktu: Gravity - przetwornik cyfrowo-analogowy DAC 1-kanałowy 4-20mA I2C - DFRobot DFR0972

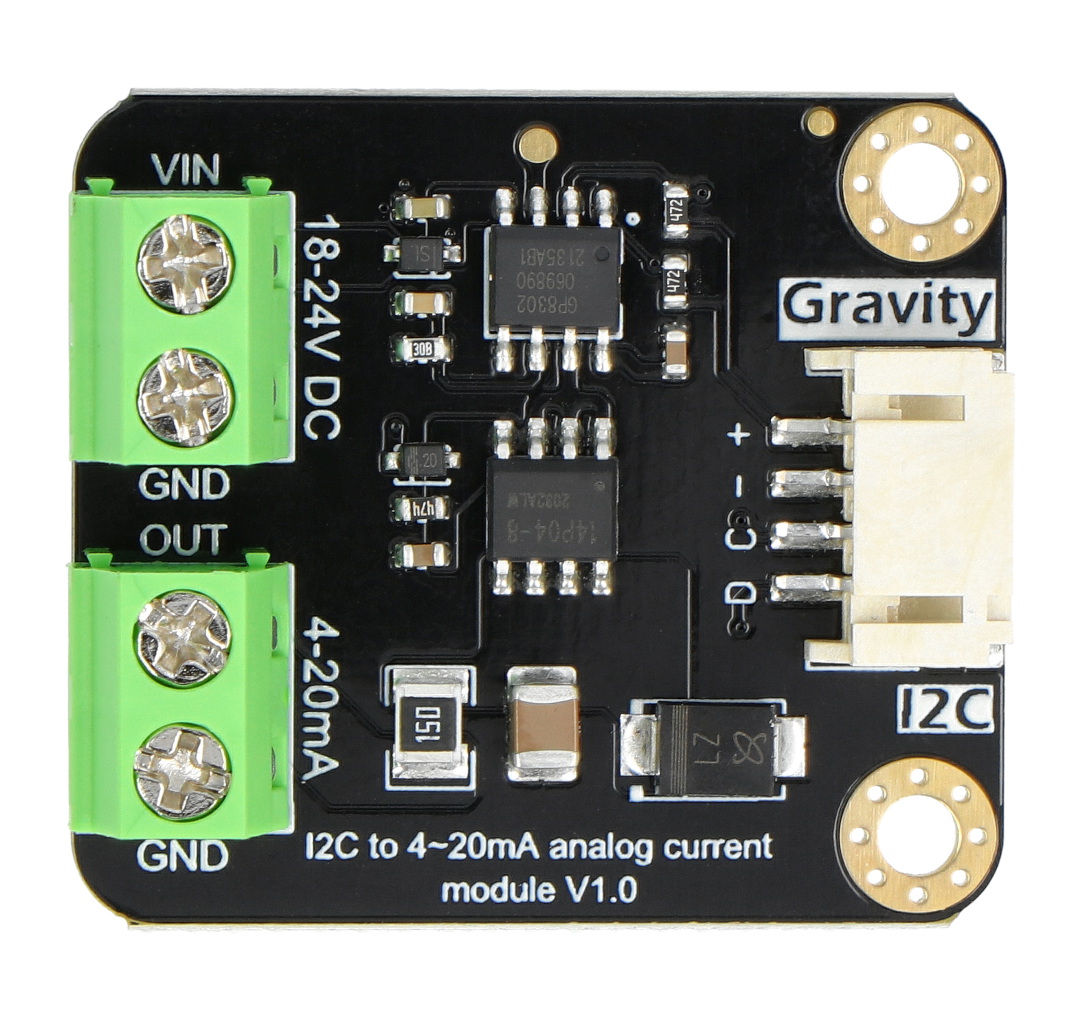

Konwerter cyfrowo-analogowy wyposażony w złącze serii Gravity. Posiada dwa złącza śrubowe - jedno z wyjściem prądowym w zakresie od 0 mA do 25 mA, oraz drugie przeznaczony do podłączenia zasilania w zakresie od 18 V do 24 V DC. Przetwornik DAC jest kompatybilny z Arduino, dzięki czemu może być stosowany z szeroką gamą urządzeń peryferyjnych takich jak sterowniki światła, falowniki, zawory czy pompy. Maksymalna rezystancja dla zasilania 18 V wynosi 450 Ohm, a dla 24 V do 750 Ohm.
Produkt kompatybilny z Arduino!
Instrukcję podłączenia oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.
Gravity - przetwornik cyfrowo-analogowy DAC 2-kanałowy 4-20mA I2C - DFRobot DFR0972.
Z wykorzystaniem płytki Arduino, produkt może być stosowany z większością urządzeń dostępnych na rynku.
Przykłady zastosowania przetwornika
- Generator sygnałów funkcyjnych
- Debugowanie urządzeń elektromechanicznych
- Transformacja małego urządzenia testowego
- Automatyczne sterowanie oświetleniem
Cechy szczególne przetwornik
- Wyposażony w układ GP8302
- Posiada stabilne natężenie na wyjściu z niewielkim błędem do 0,2% po dokonaniu kalibracji
- Szeroki zakres napięcia zasilania od 18 V do 24 V DC
- Posiada złącze Gravity i wykorzystuje magistralę I2C w celu komunikacji
- Pobór prądu mniejszy niż 5 mA
Specyfikacja techniczna przetwornika
- Typ konwertera: cyfrowo-analogowy DAC
- Zakres napięcia zasilania: od 18 V do 24 V DC (zalecane 24 V)
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x58
- Wbudowany układ: GP8302
- Sygnał wejściowy: 12 bitów od 0x000 do 0xFFF (0-25 mA)
- Poziom sygnału wejściowego I2C: od 2,7 V do 5 V
- Dokładność: 0,5% przed kalibracją; 0,2% po kalibracji
- Pobór prądu: < 5 mA
- Czas uruchomienia: < 2 ms
- Zakres temperatury roboczej: od -40°C do 125°C
- Rezystancja obciążenia: maksymalna rezystancja 450 Ω dla zasilania 18 V, maksymalna 750 Ω dla 24 V
- Prąd wyjściowy: od 0 mA do 25 mA
- Standard złącza: Gravity PH2.0-4P+
- Wymiary modułu: 35 x 32 x 13,9 mm

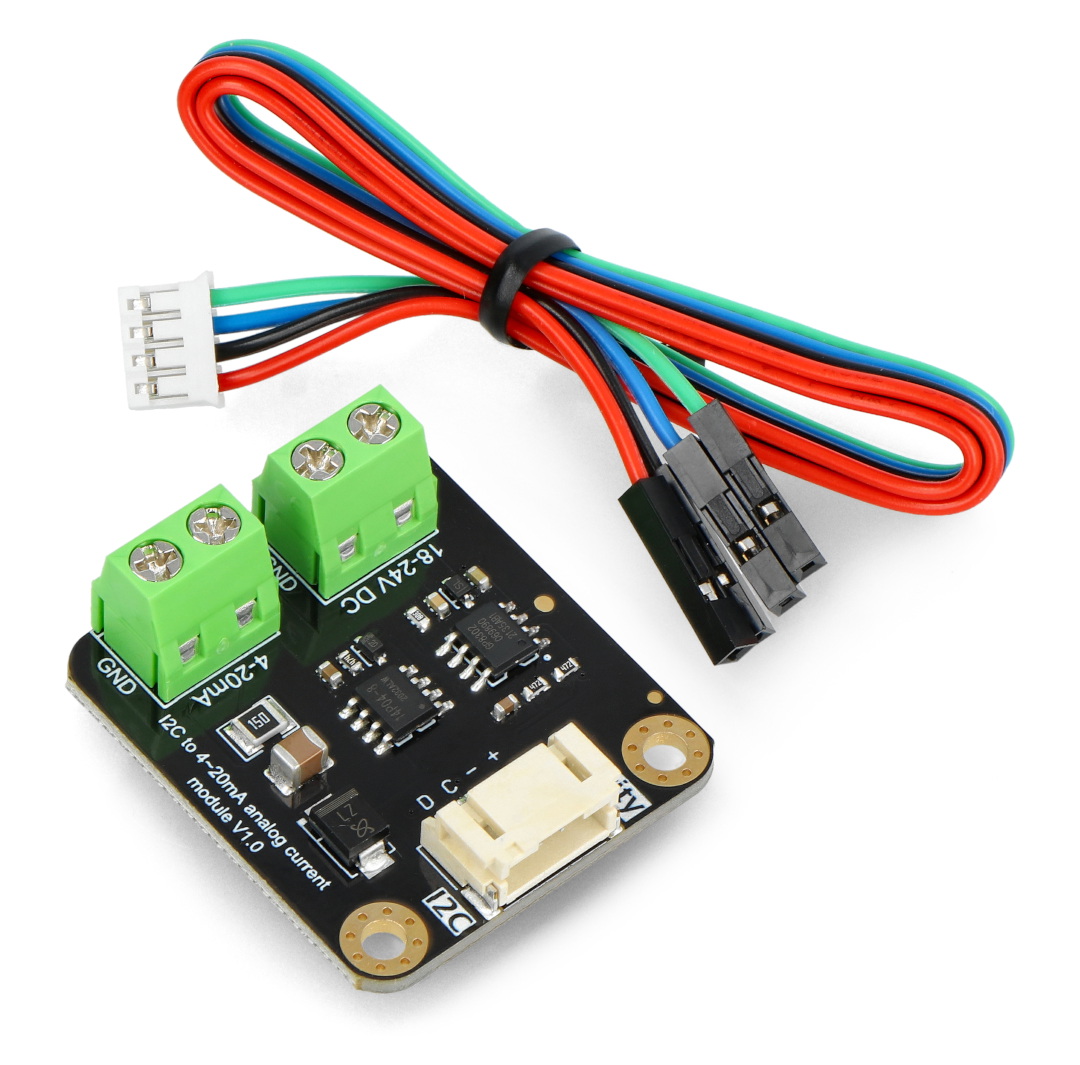

Zawartość zestaw
- Gravity - przetwornik cyfrowo-analogowy DAC 1-kanałowy 4-20mA I2C
- Przewód ze złączem Gravity
Zawartość zestawu.
