Opis produktu: MCP4725 przetwornik DAC - I2C
Moduł z przetwornikiem cyfrowo-analogowym MCP4725. Pozwala uzyskać sygnał analogowy z dowolnego mikrokontrolera wyposażonego w interfejs komunikacyjny I2C, np. Arduino. Układ zasilany jest napięciem z zakresu od 2,7 do 5,5 V, posiada rozdzielczość 12-nastu bitów. Przetworniki DAC wykorzystuje się np. do generowania dźwięku, obsługi instrumentów muzycznych i wielu innych projektów.

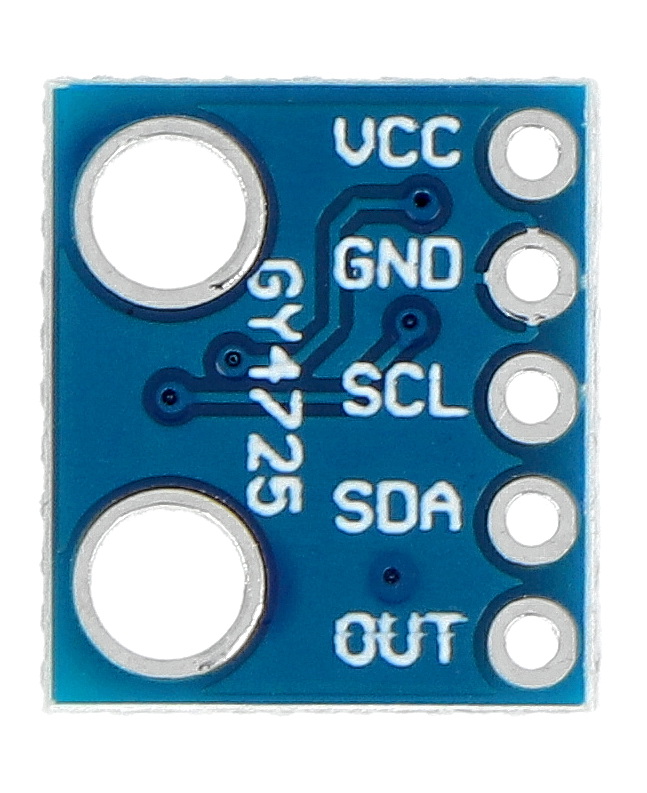

Wyprowadzenia przetwornika DAC
- OUT - wyjście analogowe
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
- VCC - napięcie zasilania z zakresu od 2,7 do 5,5 V
- GND - masa układu
Specyfikacja techniczna przetwornika DAC MCP4725
- Napięcie zasilania: od 2,7 do 5,5 V
- Rozdzielczość: 12-bitów
- Interfejs komunikacyjny: I2C
- Wbudowana pamięć EEPROM
- Wymiary modułu: 15 x 15 mm
Przydatne linki |
MCP4725 przetwornik DAC - I2C
Użyteczny i zarazem kompaktowy moduł zawiera przetwornik DAC marki Microchip, wyposażony we wbudowany bufor wyjściowy i pamięć EEPROM, umożliwiającą zapamiętanie nastawy rejestru DAC oraz ustawień konfiguracyjnych – dzięki temu, po przerwie oraz przywróceniu zasilania, przetwornik może powrócić do poprzedniego stanu i automatycznie, natychmiastowo ustawić odtworzoną z pamięci wartość napięcia wyjściowego.
Przetworniki DAC są szeroko wykorzystywane w systemach audio (konwersja dźwięku z postaci cyfrowej do analogowej), układach pomiarowych (korekcja offsetu wzmacniaczy operacyjnych i komparatorów, generowanie sygnałów pobudzających badany obiekt, etc.) i wielu innych. Warto dodać, że w przypadku płytek Arduino DAC zewnętrzny rekompensuje brak takiego przetwornika w strukturze mikrokontrolera. Oferowany przez nas moduł może być wykorzystany także z innymi płytkami ewaluacyjnymi czy też rozmaitymi urządzeniami prototypowymi własnej konstrukcji.
