Opis produktu: Przetwornik cyfrowo-analogowy DAC - AD5693R - 16-bitowy - I2C - STEMMA QT / Qwiic - Adafruit 5811
Produkt firmy Adafruit wyposażony w 16-bitowy przetwornik cyfrowo-analogowy DAC AD5693R, który odpowiada za konwersję sygnału cyfrowego z dowolnego mikrokontrolera wyposażonego w interfejs komunikacyjny I2C (np. Arduino) na sygnał analogowy. Cechuje go wysoka dokładność względna (INL), która wynosi maksymalnie ±2 LSB przy rozdzielczości 16-bit. Moduł posiada także złącza STEMMA QT / Qwiic oraz pola lutownicze wymagające samodzielnego przylutowania złącz goldpin (w zestawie).
Producent przygotował szczegółowy przewodnik użytkownika. Znajdziesz w nim między innymi opis układu, rozmieszczenie wyprowadzeń oraz przykładowy kod programu.

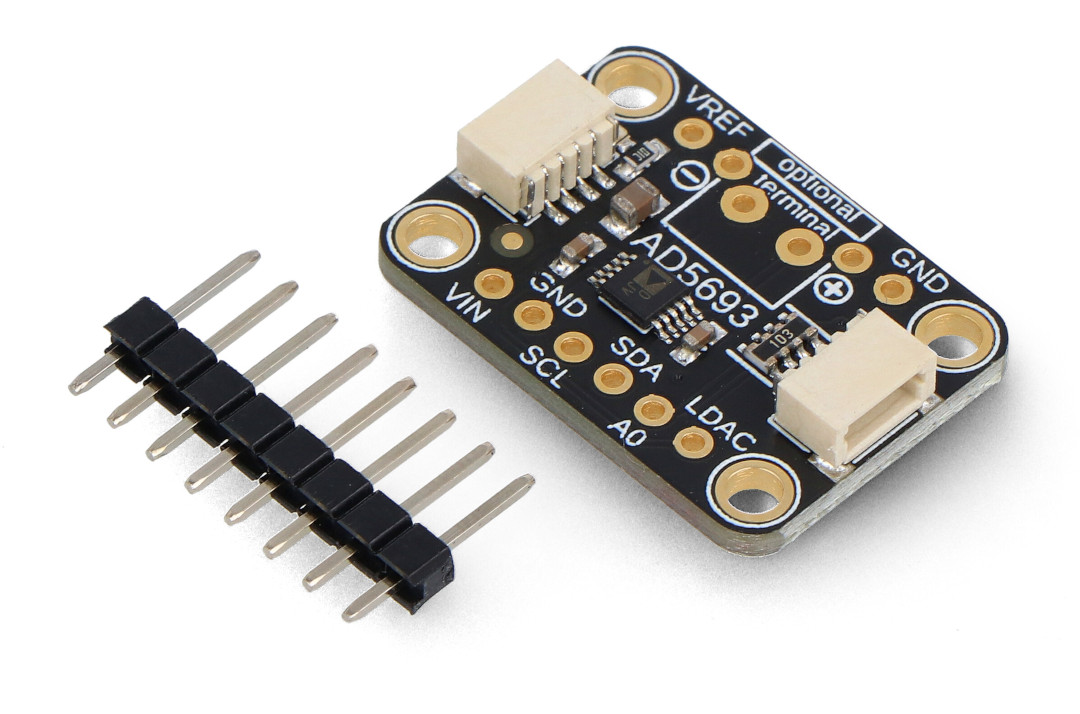

Przetwornik cyfrowo-analogowy DAC - AD5693R - 16-bitowy - I2C - STEMMA QT / Qwiic - Adafruit 5811.

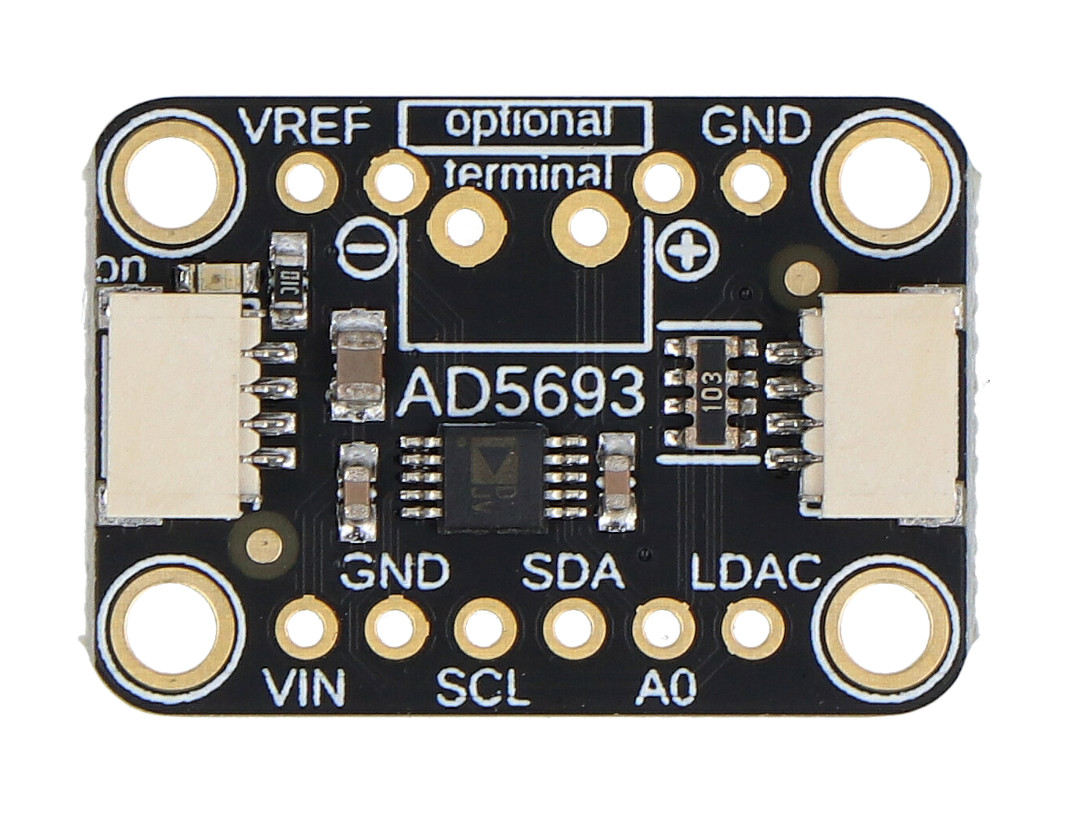

Płytka posiada wyprowadzenia w postaci pól lutowniczych.
Opis wyprowadzeń płytki
Płytka posiada dwie możliwości podłączenia - za pomocą standardowych pól lutowniczych, do których należy przylutować zawarte w zestawie listwy goldpin, lub za pomocą złącz STEMMA QT / Qwiic, które nie wymagają lutowania.
- VIN - napięcie zasilania od 3 V do 5 V,
- VREF - pin odniesienia napięcia,
- GND - masa układu,
- SDA - linia danych magistrali I2C,
- SCL - linia zegarowa magistrali I2C,
- LDAC - pin obciążenia DAC; przesyła zawartość rejestru wejściowego,
- A0 - pin adresowy do ustawiania adresu I2C.
Specyfikacja techniczna modułu
- Typ modułu: przetwornik
- Rodzaj: przetwornik cyfrowo-analogowy DAC
- Wbudowany układ: AD5693R
- Rozdzielczość: 16-bit
- Wysoka dokładność względna (INL): maksymalnie ±2 LSB przy 16-bit
- Niski dryft, napięcie odniesienia 2,5 V: typowo 2 ppm/°C
- Możliwość wyboru zakresu wyjściowego: 2,5 V lub 5 V
- Całkowity błąd nieskorygowany (TUE): ±0,06% wartości maksymalnej FSR
- Błąd offset: maksymalnie ±1,5 mV
- Błąd wzmocnienia: ±0,05% maksimum FSR
- Interfejs komunikacyjny: magistrala I2C

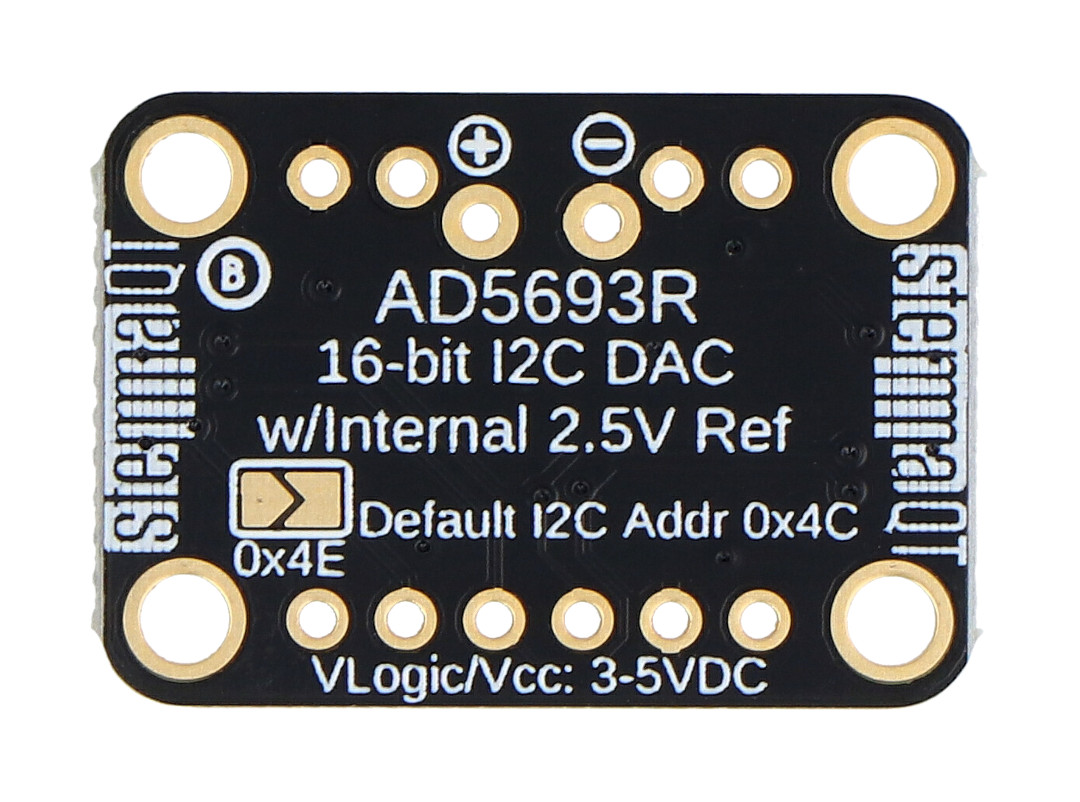

- Adres magistrali I2C:
- domyślny: 0x4C
- konfigurowany: 0x4E
- Zakres temperatury pracy: od -40°C do 105°C
- Napięcie robocze: od 3 V do 5 V (przy zasilaniu doprowadzonym przez złącze Qwiic: 3,3 V)
- Wyprowadzenia: pola lutownicze, 2x złącze STEMMA QT / Qwiic
- Wymiary modułu: 25,2 x 17,6 x 4,8 mm
- Masa: 1,8 g
Napięcie pracy mieści się w zakresie od 3 V do 5 V DC.
Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Przetwornik cyfrowo-analogowy DAC - AD5693R - 16-bitowy - I2C - 1 sztuka
- Listwa goldpin - raster 2,54 mm - 1 sztuka
