Opis produktu: Moduł z głośnikiem do testowania przetworników A/C i C/A

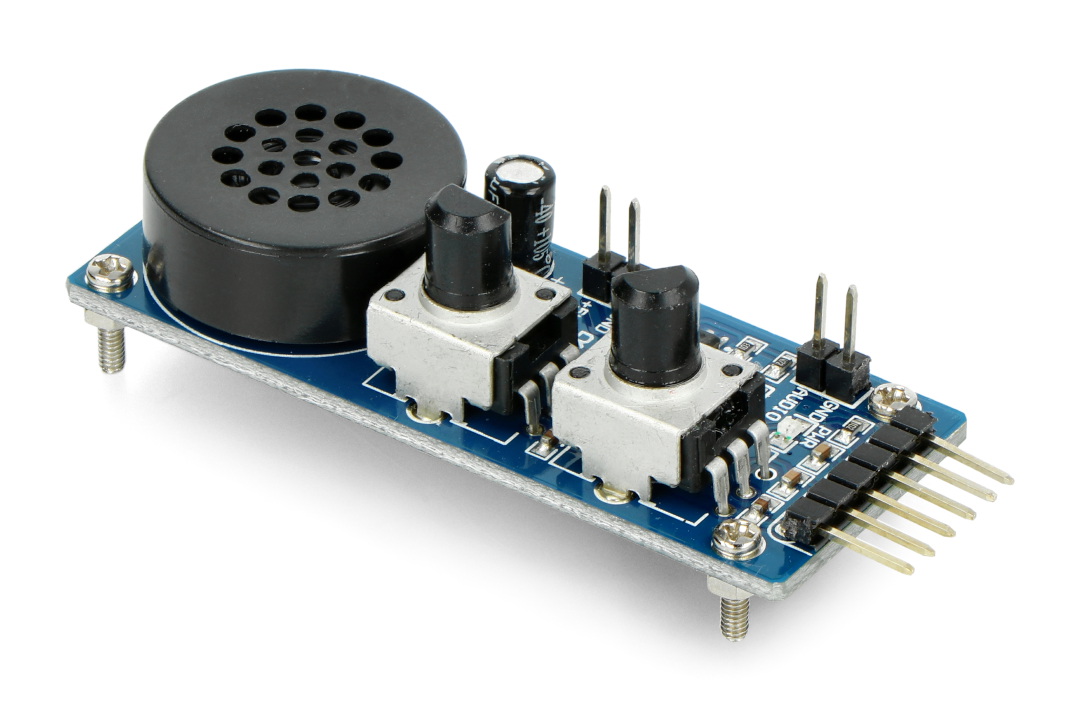

Moduł z wzmacniaczem LM386M, głośnikiem i dwoma potencjometrami wysokiej precyzji pozwala przetestować przetworniki analogowo-cyfrowe i cyfrowo-analogowe. Układ posiada dwa wyjścia analogowe, sterowane za pomocą potencjometru i jedno wejście, podłączone przez wzmacniacz do głośnika.
Główne cechy modułu z głośnikiem
- Wbudowany wzmacniacz LM386M (dokumentacja), do podnoszenia mocy sygnału z zewnętrznego przetwornika cyfrowo-analogowego lub odtwarzacza MP3. Wyjście wzmacniacza jest podłączone do wbudowanego głośnika.
- Dwa potencjometry wysokiej precyzji do regulacji napięcia wyjściowego w zakresie od 0 V do 3,3 V dwóch kanałów, które można podłączyć do przetwornika analogowo-cyfrowego dowolnego mikrokontrolera, np. Arduino.
Podłączenie modułu

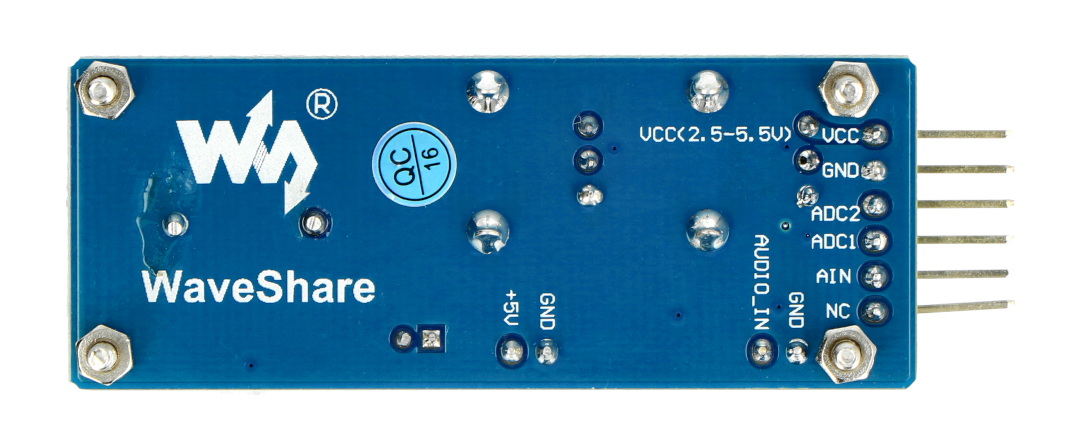

Moduł posiada wlutowane złącza goldpin - raster 2,54 mm. Opis wyprowadzeń znajduje się w tabeli.
| Pin | Opis |
|---|---|
| 3.3V | Napięcie wejściowe 3,3 V do zasilania części z potencjometrami. |
| GND | Masa układu. |
| ADC2 | Napięcie wyjściowe regulowane przy pomocy potencjometru od 0 V do 3,3 V. |
| ADC1 | Napięcie wyjściowe regulowane przy pomocy potencjometru od 0 V do 3,3 V. |
| AIN | Napięcie wejściowe podawane na wzmacniacz, a dalej na głośnik. |
| NC | Należy pozostawić niepodłączony. |
| +5V | Napięcie wejściowe 5 V do zasilania głośnika. |
