Opis produktu: Przetwornik analogowo-cyfrowy ADC - ADS7830 - 8-bitowy 8-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 5836
8-kanałowy moduł z przetwornikiem analogowo-cyfrowym o 8-bitowej precyzji wyposażony w układ ADS7830. Maksymalna częstotliwość próbkowania wynosi 70 ksps, a SNR to 50 dB. Zadaniem przetwornika ADC jest przekonwertowanie sygnału analogowego na sygnał cyfrowy, co pozwala na połącznie modułów cyfrowych (np. Arduino czy Raspberry Pi) z urządzeniami peryferyjnymi i czujnikami analogowymi. Płytka pracuje z napięciem 3 V i 5 V, została wyposażona także w złącza STEMMA QT / Qwiic, które pozwalają na szybkie prototypowanie.
Producent przygotował szczegółowy przewodnik użytkownika. Znajdziesz w nim między innymi opis układu, rozmieszczenie wyprowadzeń oraz przykładowy kod programu.
Przetwornik analogowo-cyfrowy ADC - ADS7830 - 8-bitowy 8-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 5836.

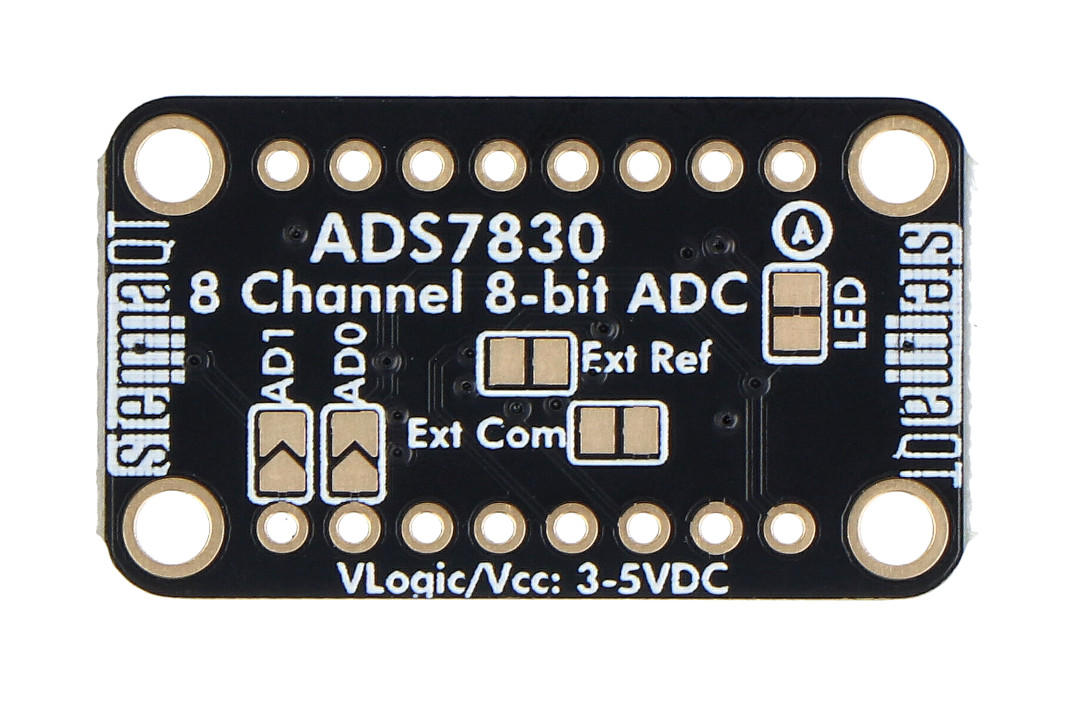

Płytka posiada posiada wyprowadzenia w postaci pól lutowniczych.
Opis wyprowadzeń płytki
Płytka posiada dwie możliwości podłączenia - za pomocą standardowych pól lutowniczych, do których należy przylutować zawarte w zestawie listwy goldpin, lub za pomocą złącz STEMMA QT / Qwiic, które nie wymagają lutowania.
- VIN - napięcie zasilania od 3 V do 5 V,
- REF - dodatni pin odniesienia,
- GND - masa układu,
- COM - ujemny pin odniesienia,
- SDA - linia danych magistrali I2C,
- SCL - linia zegarowa magistrali I2C,
- A0-A7 - wejścia do przetwornika ADC.
Specyfikacja techniczna modułu
- Typ modułu: przetwornik
- Rodzaj: przetwornik analogowo-cyfrowy ADC
- Wbudowany układ: ADS7830
- Ilość kanałów: 8
- Rozdzielczość: 8-bit
- Maksymalna częstotliwość próbkowania: 70 ksps
- Architektura: SAR
- Typ wejścia: pseudo-różnicowy, niesymetryczny
- Konfiguracja wielokanałowa: multipleksowana
- Tryb referencyjny: zewnętrzny, wewnętrzny
- SNR: 50 dB
- Interfejs komunikacyjny: magistrala I2C
- Adres magistrali I2C:
- domyślny: 0x48
- konfigurowany: 0x49, 0x4A lub 0x4B
- Zakres temperatury pracy: od -40°C do 80°C
- Napięcie robocze: od 3 V do 5 V (przy zasilaniu doprowadzonym przez złącze Qwiic: 3,3 V)
- Wyprowadzenia: pola lutownicze, 2x złącze STEMMA QT / Qwiic

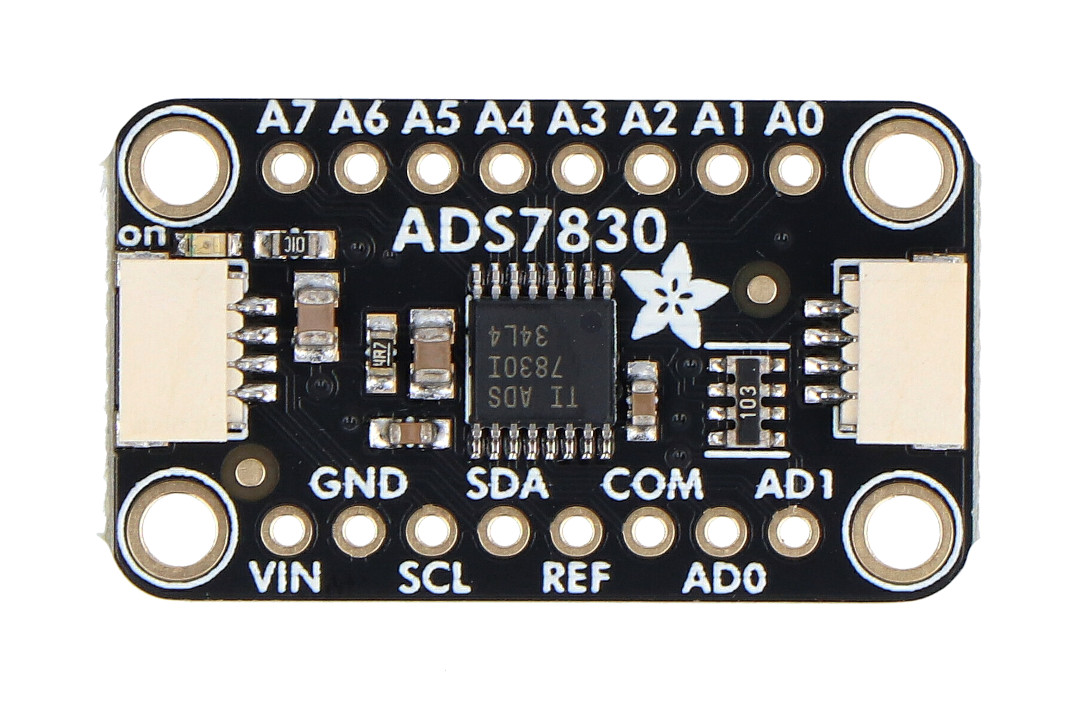

Zawiera wbudowany układ ADS7830.

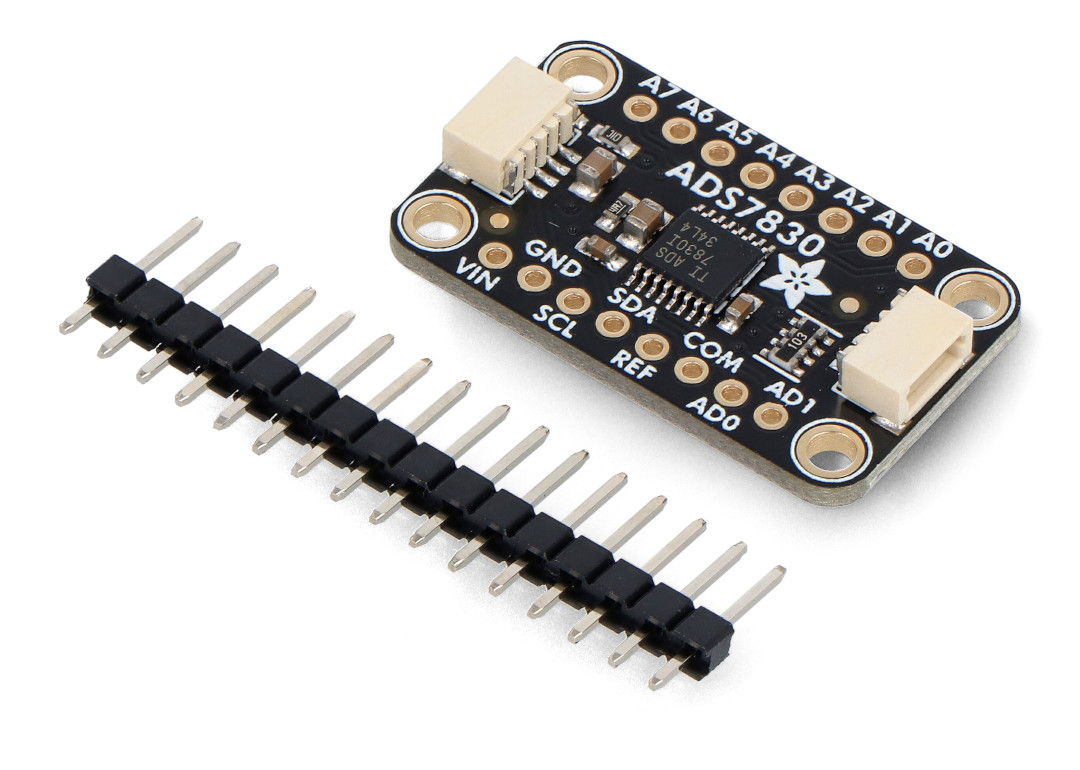

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Przetwornik analogowo-cyfrowy ADC - ADS7830 - 8-bitowy 8-kanałowy - I2C - 1 sztuka
- Listwa goldpin - raster 2,54 mm - 1 sztuka
