SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

Indeks: SPF-24574 EAN: 5904422385514
SparkFun GPS-RTK Dead Reckoning Kit (SMA) to zaawansowany zestaw do precyzyjnego pozycjonowania w czasie rzeczywistym (RTK) z funkcją Automotive Dead Reckoning, oparty na module u-blox ZED-F9R. Zestaw umożliwia odbieranie sygnałów z GPS, GLONASS, Galileo oraz BeiDou, oferując precyzję na poziomie do 0,1 m. Idealny dla aplikacji wymagających dokładnej nawigacji w trudnych warunkach, takich jak autonomiczne roboty, drony czy pojazdy.
SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452
2 459,00 zł
1 999,19 zł netto
Czas oczekiwania ok. 4-6 tyg.
Oczekiwanie na dostawę
Producent: SparkFun

Opis produktu: SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

Moduł GPS od SparkFun z układem u-blox ZED-F9R wykorzystujący technologię Automotive Dead Reckoning (ADR). Wykorzystując technologię fuzji czujników, zapewnia niesamowitą dokładność dzięki połączeniu pomiarów GNSS, danych z 3D IMU, sygnałów z kół oraz modelu dynamiki pojazdu. Zestaw obsługuje jednoczesny odbiór z czterech systemów GNSS: GPS, GLONASS, Galileo i BeiDou, gwarantując pozycjonowanie z dokładnością do 0,1 m przy użyciu korekcji RTK. Utrzymuje precyzyjne pozycjonowanie nawet w miejscach o słabym sygnale GNSS, takich jak tunele, miasta czy parkingi podziemne. ZED-F9R działa w trybie "rovera", dlatego wymaga połączenia z bazą RTK. Zestaw zawiera także wielopasmową antenę GNSS z magnetyczną podstawą oraz przewód USB A do USB C, umożliwiające łatwe podłączenie i instalację.

Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi rozpoczęcie pracy z modułem. Sprawdź!

SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

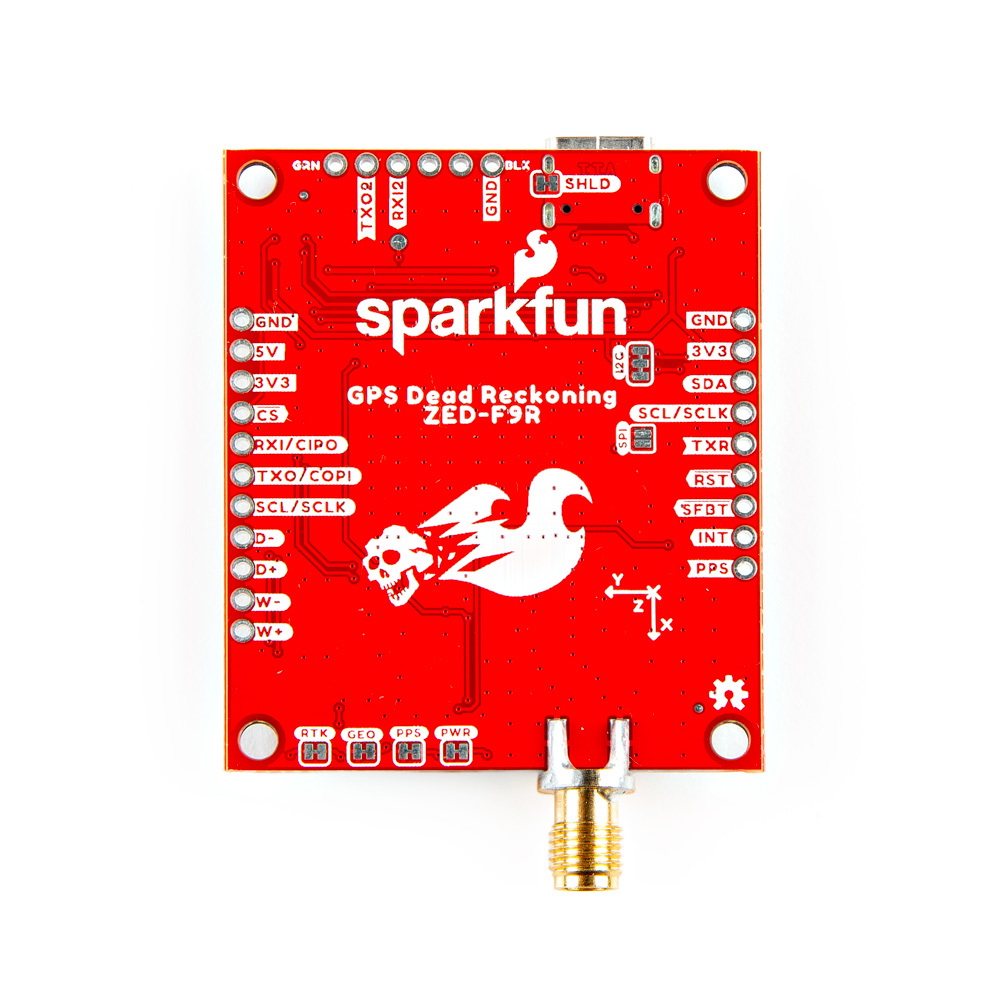

SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452.

SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

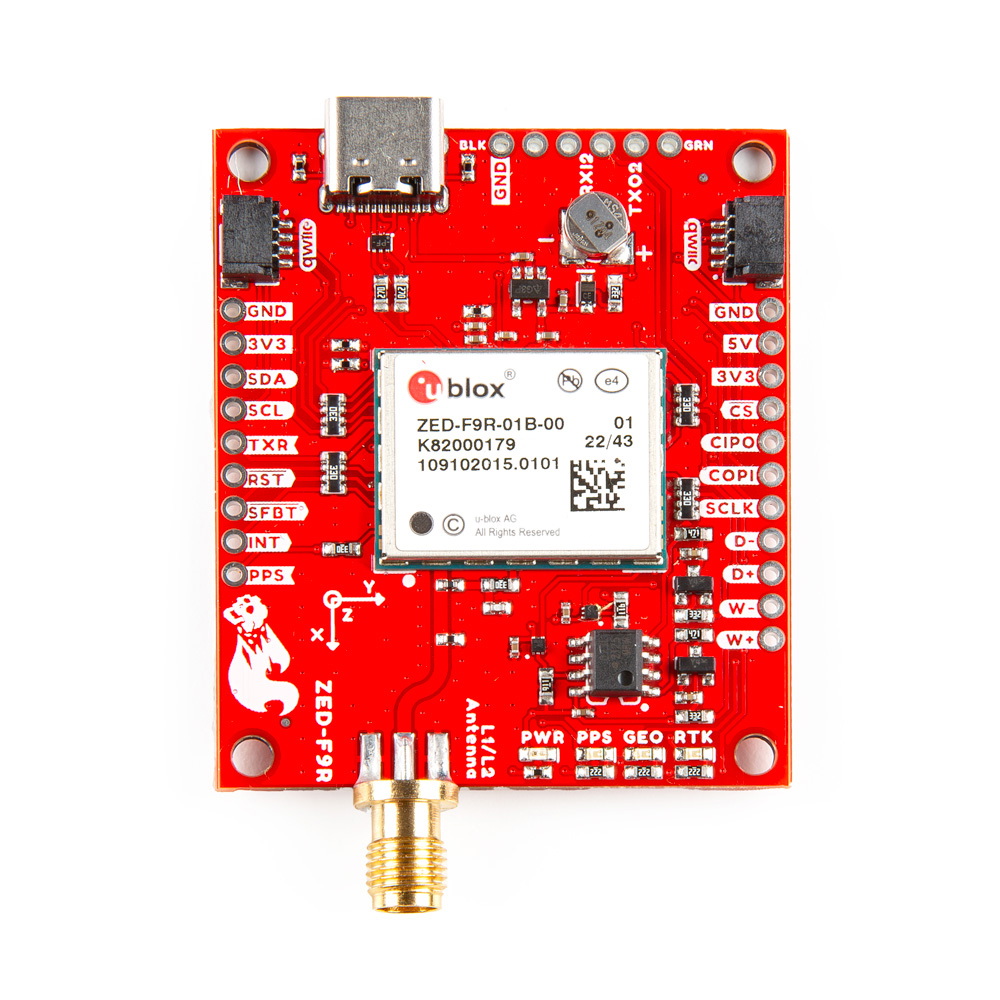

Moduł wykorzystuje technologię Automotive Dead Reckoning.

Cechy szczególne modułu

  • Precyzyjna nawigacja RTK: dokładność pozycjonowania do 0,1 m.
  • Technologia Dead Reckoning: ciągłe pozycjonowanie nawet przy utracie sygnału GNSS.
  • Wsparcie dla wielu konstelacji GNSS: GPS, GLONASS, Galileo, BeiDou.
  • Wbudowany sensor IMU: akcelerometr i żyroskop dla lepszej precyzji.
  • Łatwa konfiguracja: kompatybilność z interfejsami UART i I2C oraz systemem Qwiic.
  • Szybki czas do pierwszego pozycjonowania: od 2 sekund z gorącego startu dzięki wbudowanemu akumulatorowi.
  • Szerokie możliwości konfiguracji: zmienne częstotliwości aktualizacji, geofencing, detekcja spoofingu i więcej.

Zastosowania zestawu

  • Autonomiczne pojazdy i roboty wymagające precyzyjnego pozycjonowania.
  • Drony do inspekcji terenu, pomiarów geodezyjnych i mapowania.
  • Systemy nawigacji w miastach oraz w trudno dostępnych miejscach (tunele, parkingi).
  • Aplikacje przemysłowe, gdzie wymagana jest niezawodna nawigacja w czasie rzeczywistym.
  • Projekty badawcze i akademickie związane z technologią RTK oraz Dead Reckoning.
SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

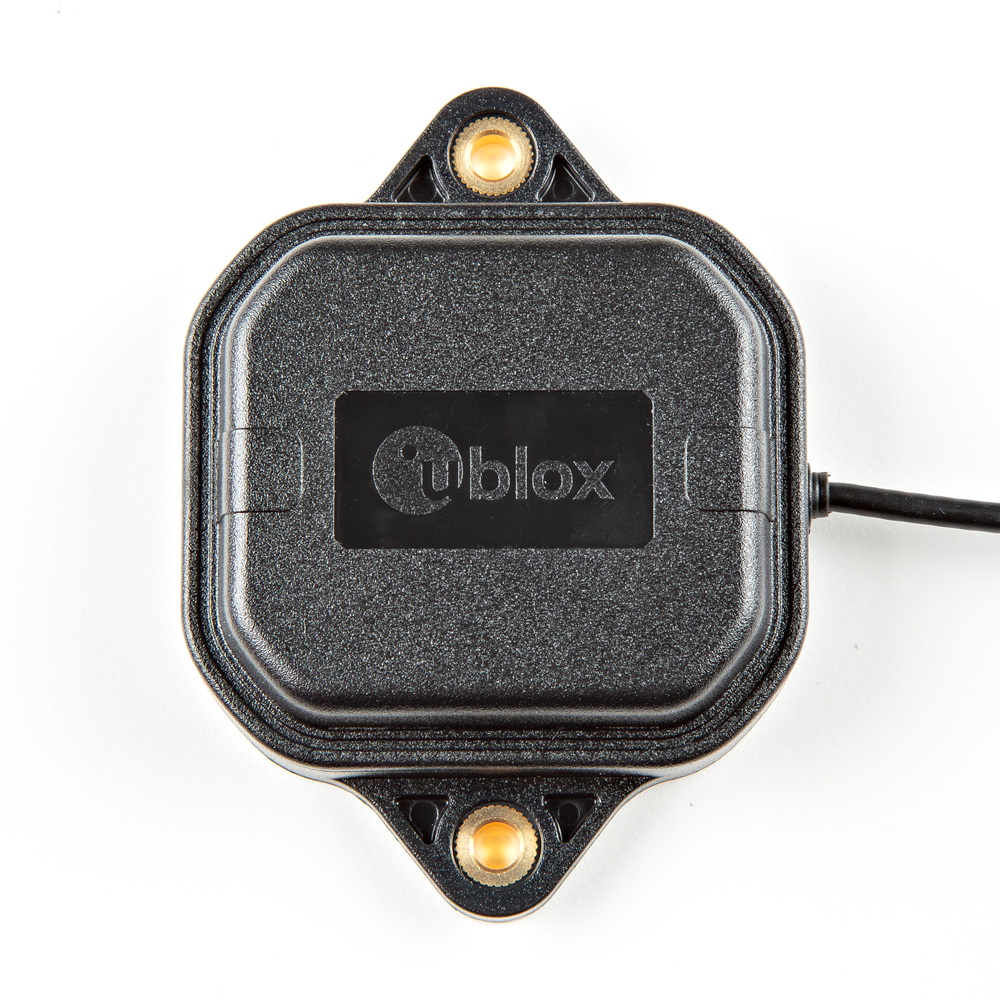

W zestawie znajduje się antena wielopasmowa GNSS.

SparkFun GPS-RTK Dead Reckoning Kit - moduł GPS z układem ZED-F9R i anteną SMA - SparkFun KIT-23452

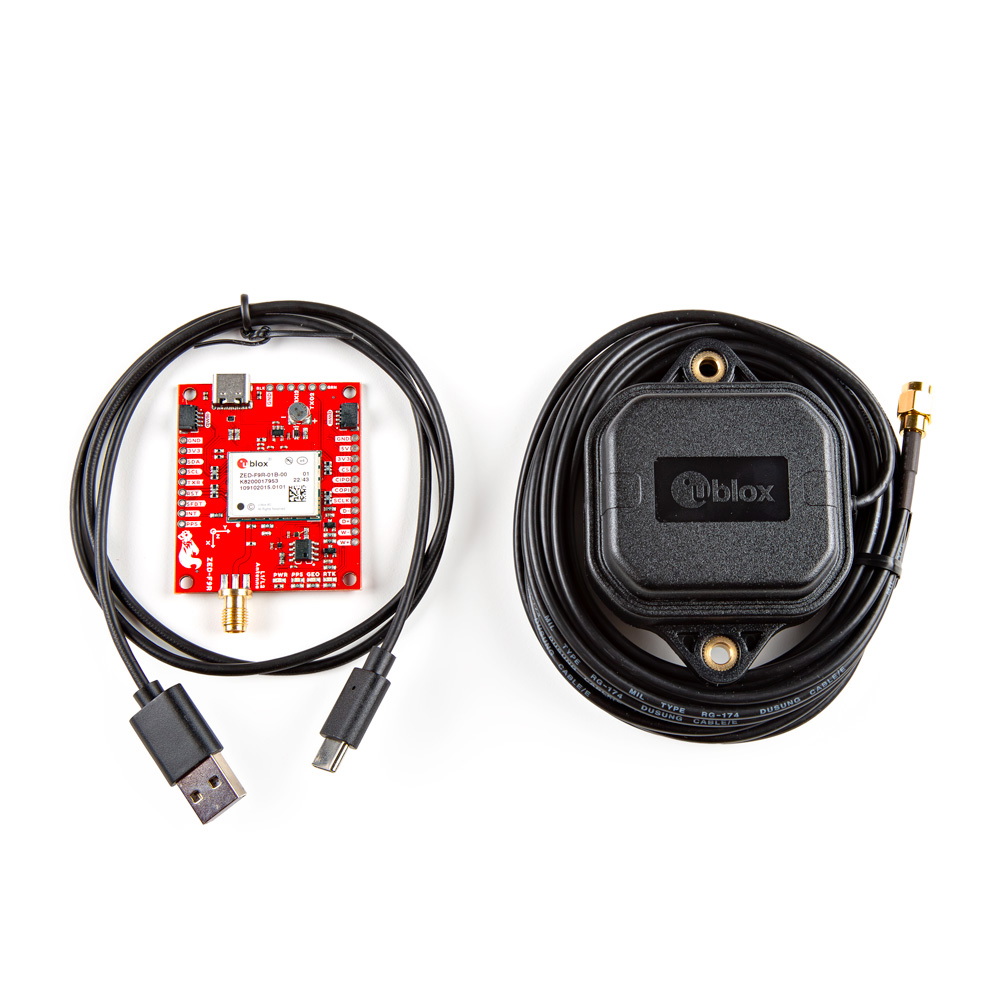

Elementy wchodzące w skład zestawu.

Specyfikacja techniczna modułu

  • Moduł GNSS: ZED-F9R (u-blox, 184 kanały)
  • Odbierane konstelacje: GPS, GLONASS, Galileo, BeiDou
  • Dokładność pozycjonowania: 0,01 m (z RTK)
  • Maksymalna częstotliwość aktualizacji: do 30 Hz
  • Czas do pierwszego fixu: zimny start: 26 s, gorący start: 2 s
  • Ograniczenia operacyjne: maks. przeciążenie: ≤ 4G, maks. wysokość: 80 km, maks. prędkość: 500 m/s
  • Dokładność prędkości: 0,05 m/s
  • Dokładność kierunku: 0,2°
  • Zasilanie: 3,3 V / 5 V (logika 3,3 V)
  • Interfejsy: I2C (Qwiic), UART
  • Wymiary płytki: 43,18 x 50,8 mm
  • Masa: 12,1 g

Zawartość zestawu

  • 1x SparkFun GPS-RTK Dead Reckoning Breakout - ZED-F9R, SMA (Qwiic)
  • 1x Wielozakresowa antena GNSS do montażu magnetycznego - 5 m (SMA)
  • 1x Przewód USB A do USB C - 0,8 m
