Opis produktu: Moduł GNSS MAX-M10S - Qwiic - SparkFun GPS-18037
SparkFun GNSS Receiver Breakout to wysokiej jakości odbiornik GNSS z wbudowanym układem MAX-M10S oraz złączem antenowym SMA. Umożliwia jednoczesny odbiór i przetwarzanie sygnałów z GPS, GLONASS, Galileo i BeiDou o dokładności poziomej do 1,5 m. Obsługuje pasma L1C/A / E1-B/C / L1OF i B1I. Moduł obsługuje także protokoły NMEA i UBX przez interfejsy I2C lub UART.
Produkt kompatybilny z Arduino!
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!

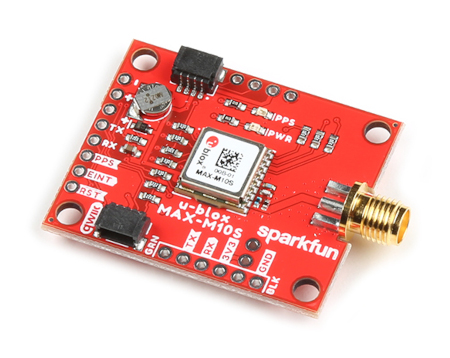

SparkFun GNSS Receiver Breakout - odbiornik GNSS MAX-M10S ze złączem Qwiic.
Nawigacja satelitarna - co to GNSS?
GNSS to skrót od Global Navigation Satellite Systems i oznacza globalny system nawigacyjny obejmujący zasięgiem całą Ziemię. Najważniejszym zadaniem GNSS jest wyznaczanie pozycji użytkownika. Do systemów GNSS zalicza się także GPS Global Positioning System oraz GLONASS. Zastanawiasz się jak działa nawigacja satelitarna? To rodzaj radionawigacji, dlatego też wykorzystuje fale radiowe, które są nadawane ze sztucznych satelitów w celu określania położenia punktów i poruszających się odbiorników wraz z parametrami ich ruchu na powierzchni Ziemi.

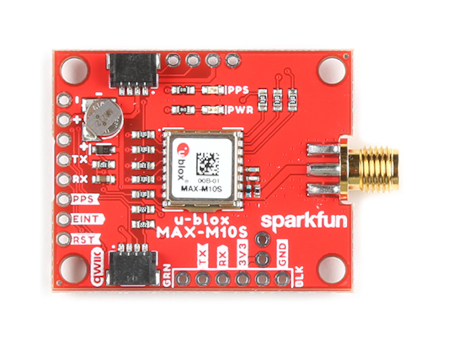

Wyprowadzeniami moduły są złącza Qwiic oraz pola lutownicze.

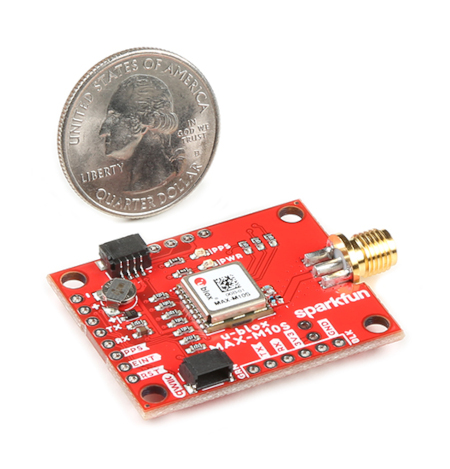

Moduł GNSS MAX-M10S - Qwiic - SparkFun GPS-18037.
Specyfikacja techniczna modułu
- Wbudowany układ: MAX-M10S
- Typ modułu: odbiornik GNSS
- Odbiór danych z systemów pozycjonowania: GPS, GLONASS, Galileo i BeiDou
- Odbiór pasma:
- GPS: L1C/A (1575,42 MHz)
- Galileo: E1-B/C (1575,42 MHz)
- GLONASS: L1OF (1602 MHz + k*562,5 kHz, k = –7,..., 5, 6)
- BeiDou: B1I (1561,098 MHz)
- Zintegrowane złącze SMA (brak anteny w zestawie)
- Dokładność pozioma: 1,5 m
- Maksymalna wysokość: 80 000 m
- Maksymalna częstotliwość aktualizacji: 10 Hz
- Maksymalne G: ≤ 4
- Czas uruchomienia:
- start na zimno - 24 sekundy
- start na gorąco - 1 sekunda
- Maksymalna prędkość: 500 m/s
- Dokładność prędkości: 0,05 m/s
- Dokładność kursu: 0,3 stopnia
- Dokładność impulsu czasu: 30 ns
- Napięcie zasilania: 3,3 V
- Pobór prądu: od 6 mA do 25 mA (w zależności od warunków pracy)
- 2 x Złącze Qwiic
- Interfejs komunikacyjny: magistrala I2C, UART
- Adres interfejsu I2C: 0x42 (konfigurowalny programowo)
- Obsługiwane protokoły: NMEA i UBX przez interfejsy I2C lub UART
- Wymiary płytki ze złączem SMA: 44,2 x 30,48 mm
