Opis produktu: AS7341 - wielokanałowy czujnik światła i koloru - I2C - Waveshare 19564
Wielokanałowy czujnik światła i koloru oparty na układzie AS7341, może być wykorzystany np. do tworzenia projektów przenośnych spektrometrów opartych o popularne platformy, takie jak Arduino, STM32, czy Raspberry Pi. Układ AS7341 wyposażony został w 8 kanałów spektrum światła, 1 kanał bliskiej podczerwieni oraz 1 kanał bez filtra. Wbudowane 6 niezależnych przetworników ADC 16-bit umożliwiają efektywne, równoległe przetwarzanie danych. Moduł do komunikacji z mikrokontorlerem wykorzystuje interfejs I2C.

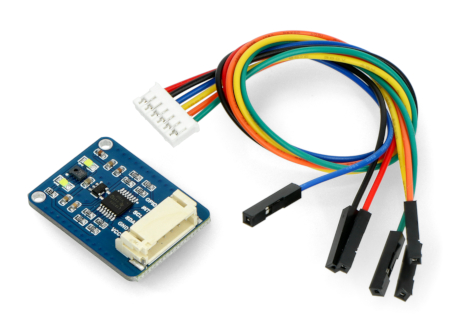

Czujnik światła i koloru AS7341 wraz z odpowiednim przewodem.

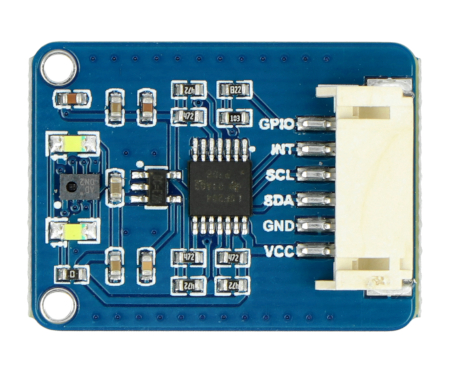

Moduł z czujnikiem koloru i światła AS7341.Główne cechy czujnika AS7341
- 8 kanałów spektrum światła, 1 kanał bliskiej podczerwieni, 1 kanał bez filtra
- 6 niezależnych przetworników ADC 16-bit umożliwiających efektywne przetwarzanie danych
- Dedykowany kanał do wykrywania migania światła otoczenia na określonej częstotliwości
- 2 diody LED o wysokiej jasności, mogą być używane jako doświetlenie w słabym otoczeniu
- Pin przerwania do wyprowadzenia wewnętrznego stanu pracy ADC w czasie rzeczywistym
- Wykrycie przerwania spektrum z programowalnymi progami wysokimi / niskimi
- Pin GPIO
- Regulator napięcia kompatybilny z 3,3 V i 5 V
Wyprowadzenia modułu czujnika
Moduł czujnika światła i koloru AS7341 wyposażony został w 6-pinowe gniazdo z pinami o rastrze 2,54 mm, do zestawu dołączony został odpowiedni przewód. Płytka komunikuje się z mikrokontrolerem przy wykorzystaniu popularnego interfejsu I2C, dzięki czemu kompatybilna jest z najpopularniejszymi modułami głównymi, takimi jak Arduino, Raspberry Pi i STM32.
Moduł kompatybilny z Arduino i Raspberry Pi
W przewodniku użytkownika przygotowanym przez producenta można znaleźć schematy połączeń oraz przykładowe kody dla Arduino, Raspberry Pi oraz STM32.
Schemat połączenia z płytką Arduino.| Pin | Opis |
|---|---|
| Napięcie zasilania 3,3 V lub 5 V. | |
| Masa układu. | |
| Linia danych interfejsu I2C. | |
| Linia zegara interfejsu I2C. | |
| Wyjście zewnętrznego przerwania. | |
| I/O ogólnego przeznaczenia. |

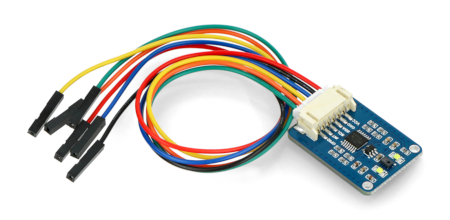

Do zestawu dołączony został także odpowiedni przewód.Specyfikacja czujnika
- Układ: AS7341
- Interfejs: I2C
- Napięcie zasilnia: 3,3 V lub 5 V
- Wymiary: 30 x 23 mm
- Otwór montażowy: 2 mm
