Opis produktu: Czujnik natężenia światła LTR-303 - STEMMA QT / Qwiic - Adafruit 5610
Czujnik z układem LTR-303 od firmy Adafruit. Umożliwia pomiar natężenia światła zarówno dla widma podczerwieni, jak i światła widzialnego. Pomiar mieści się w zakresie od 0,01 lux do 64000 lux, a rozdzielczość pomiaru jest równa 16 bitów. Wykorzystuje magistralę I2C do komunikacji z połączonym modułem, dzięki czemu może być integrowany z dowolnym projektem. Moduł powinien być zasilany napięciem od 3 V do 5 DC.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!

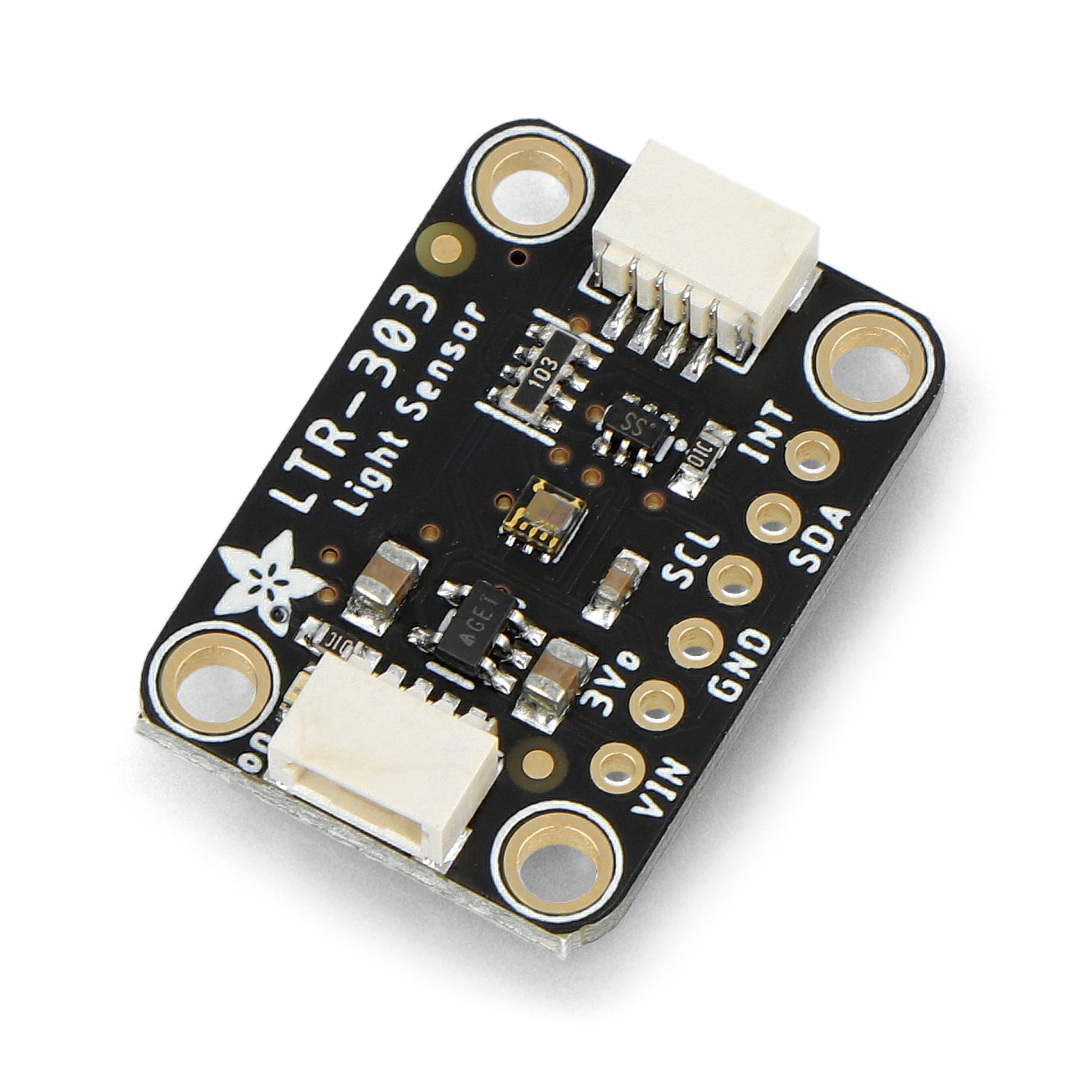

Czujnik natężenia światła LTR-303 - STEMMA QT / Qwiic - Adafruit 5610.

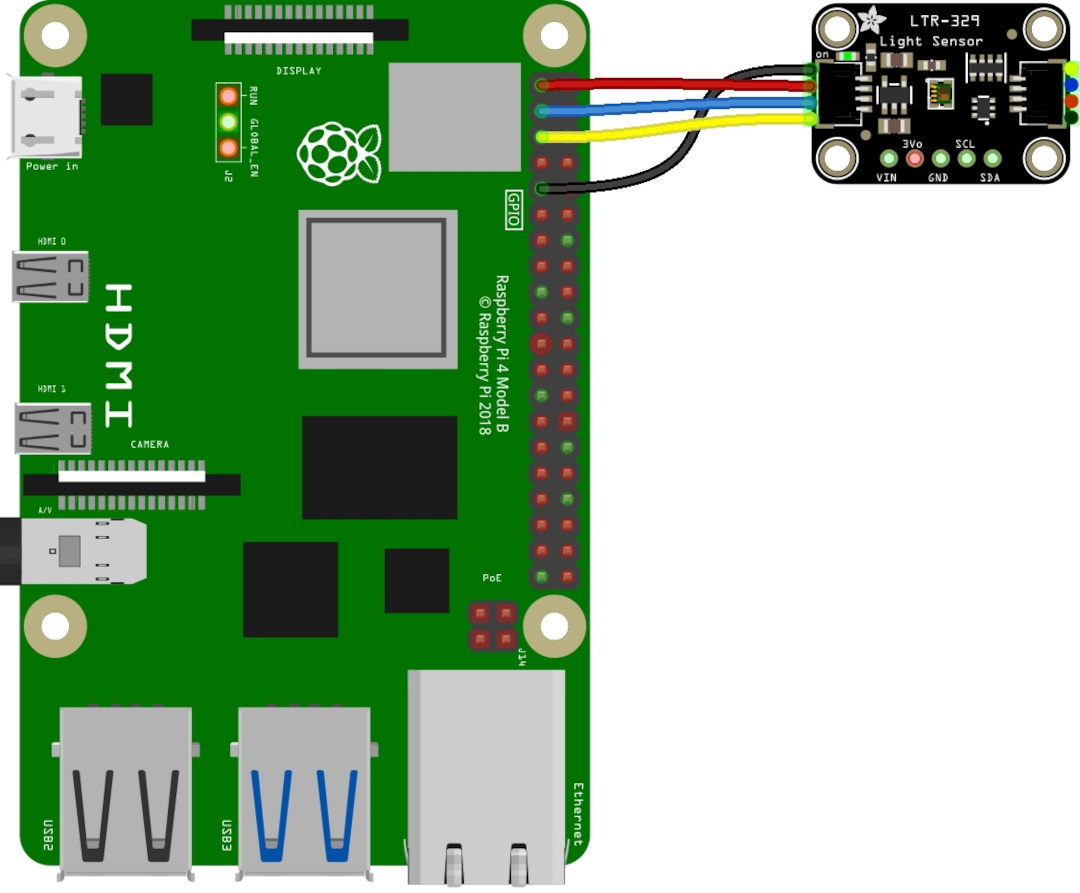

Schemat podłączenia czujnika światła z Raspberry Pi (brak w zestawie).
Opis wyprowadzeń czujnika od Adafruit
Czujnik światła może być podłączony na dwa sposoby. Pierwszy z nich wykorzystuje pola lutownicze, do których należy przylutować listwę goldpin o rastrze 2,54 mm (zawartą w zestawie). Alternatywnie, czujnik posiada także złącze STEMMA QT / Qwiic, które pozwala na szybkie i wygodne podłączenie modułu, bez konieczności lutowania elementów.
- VIN - pin zasilania napięciem w zakresie od 3 V do 5 V DC
- 3Vo - pin zasilania napięciem 3,3 V
- GND - masa układu
- SCL - pin linii zegara interfejsu komunikacyjnego I2C
- SDA - pin linii danych interfejsu komunikacyjnego I2C
- INT - główny pin przerwania, może być konfigurowany wedle indywidualnych potrzeb
Specyfikacja techniczna czujnika
- Typ modułu: czujnik natężenia światła
- Układ: LTR-303ALS-01
- Typ sygnału: cyfrowy
- Zakres pomiarowy: od 0,01 lux do 64000 lux
- Rozdzielczość pomiaru: 16 bitów
- Napięcie zasilania: od 3 V do 5 V DC
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x29
- Wbudowany obwód kompensacji temperatury
- Niski pobór mocy w trybie czuwania
- Zakres temperatury pracy: od -30°C do 70°C
- Wykazuje odporność na źródło światła IR/UV
- Wymiary płytki: 25,3 x 17,7 x 4,8 mm
Zawartość zestawu
- Czujnik natężenia światła LTR-303 - STEMMA QT / Qwiic - 1 sztuka
- Listwa goldpin 1x6 - raster 2,54 mm - 1 sztuk

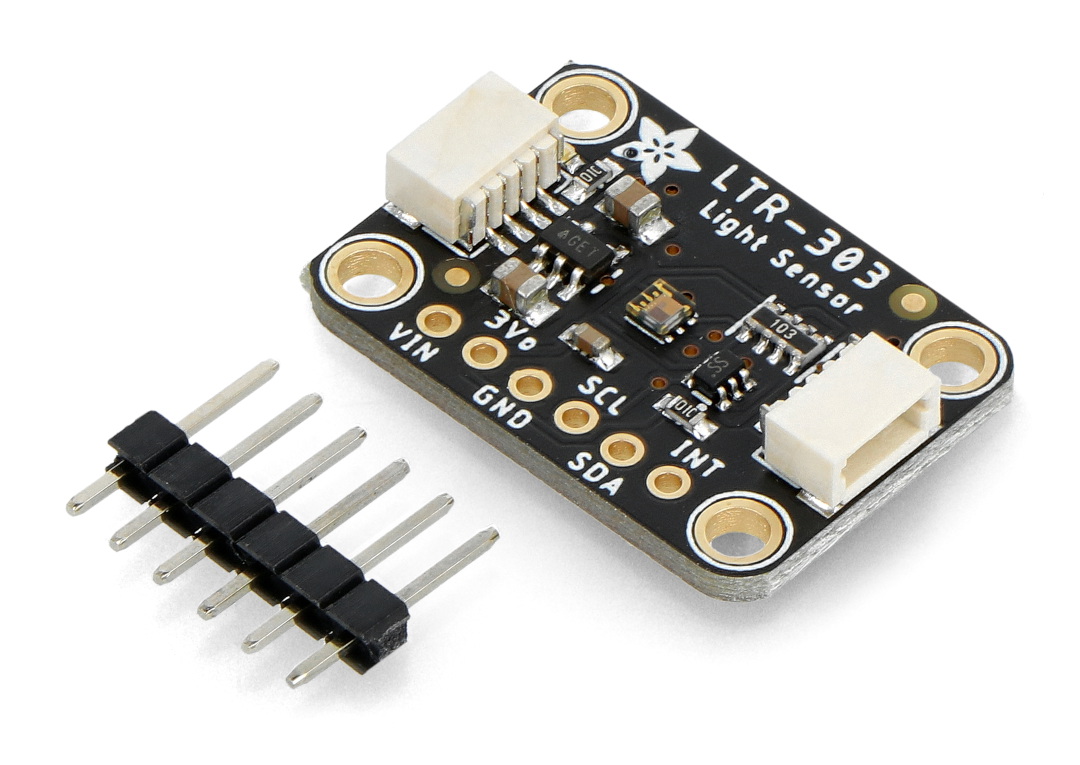

Elementy wchodzące w skład zestawu.
