Opis produktu: Czujnik płomieni Iduino 760 - 1100 nm
Czujnik służący do wykrywania płomieni. Zasilany jest napięciem od 3,3 V do 5 V. Zakres wykrywanej fali: od 760 nm do 1100 nm, kąt wykrywania równy 60°. Czułość detekcji jest regulowana za pomocą potencjometru. Wyjściem jest sygnał cyfrowy lub analogowy.

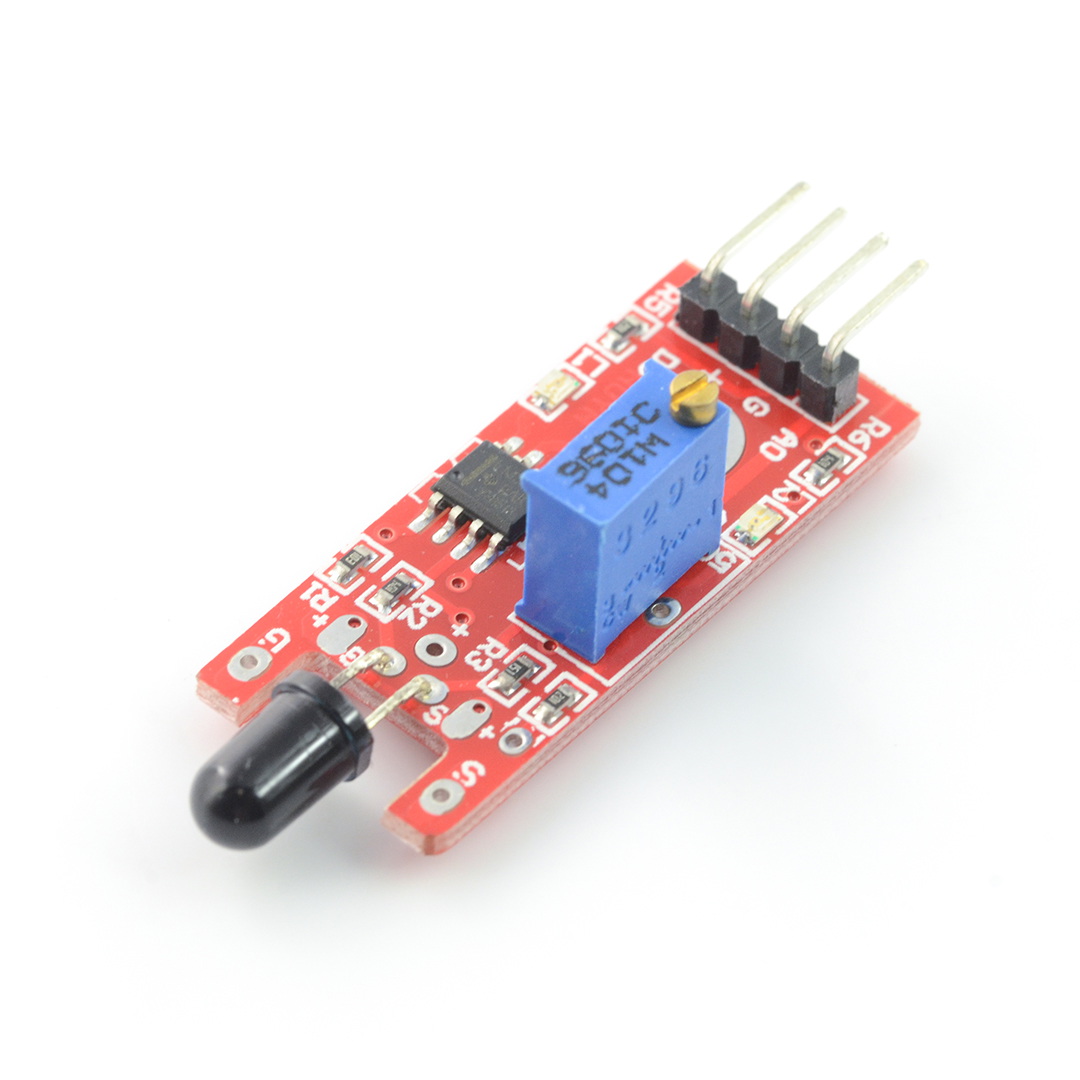

Czujnik płomieni 760-1100 nm - Iduino SE060.
Podłączenie czujnika płomieni

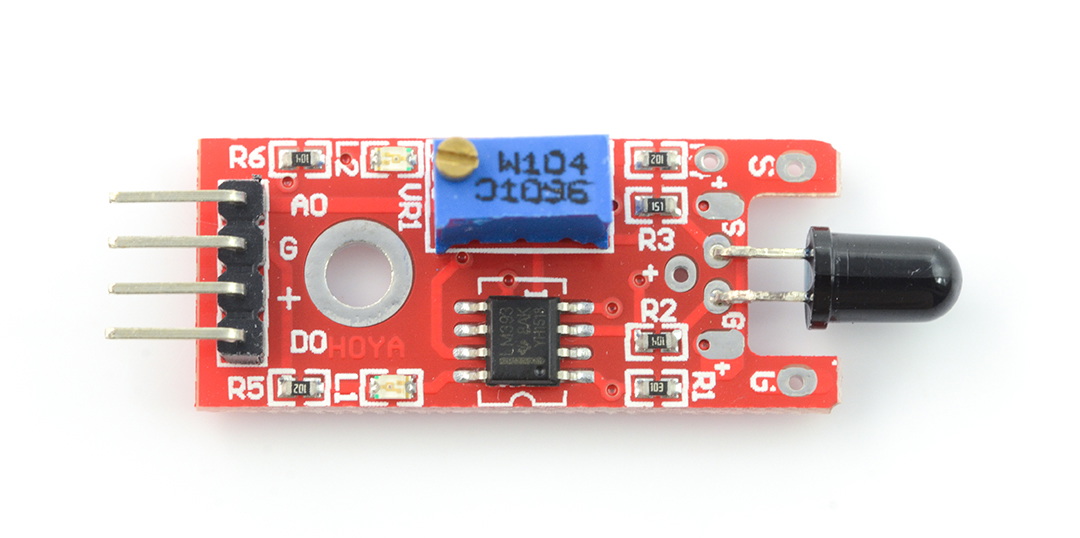

Moduł wyposażony w 4 wyprowadzenia w postaci pinów goldpin. Posiada cyfrowy oraz analogowy sygnał wyjściowy, komunikuje się z dowolnym urządzeniem wyposażonym w mikrokontroler, np. Arduino.
| Pin | Opis |
|---|---|
| A0 | Analogowy sygnał wyjściowy. |
| D0 | Cyfrowy sygnał wyjściowy. |
| + | Napięcie zasilania 5 V (dla analog), 3.3 V (dla cyfrowego). |
| GND | Masa układu. |
Specyfikacja czujnika płomieni
- Napięcie zasilania: od 3,3 V do 5 V
- Komunikacja: cyfrowa lub analogowa
- Zakres wykrywania fali: od 760 nm do 1100 nm
- Kąt wykrywania: 60°
- Regulowana czułość
- Temperatura pracy: od -40°C do 85°C
- Wilgotność pracy: od 30% do 90%
- Temperatura przechowywania: od -5°C do 30°C
- Wilgotność przechowywania od 20% do 75%
- Wymiary: 47 x 15 x 13 mm
