Opis produktu: SparkFun Ambient Light Sensor - czujnik światła otoczenia - VEML6030 - Qwiic - SparkFun SEN-15436
Wyprodukowany przez firmę SparkFun moduł Ambient Light Sensor to czujnik umożliwiający wykrywanie światła otoczenia. Został wyposażony w układ VEML6030, który zwraca bardzo dokładne pomiary o rozdzielczości 16-bit. Natężenie światła odczytywane jest w zakresie od 0 lx do około 120 klx, dodatkowo moduł oferuje szereg przydatnych funkcji, m.in.: możliwość ustawienia wysokich i niskich progów dla opcjonalnie zdeklarowanego przerwania, czy funkcje oszczędzania energii. Na płytce umieszczono złącza Qwiic, stanowiące wygodny i szybki sposób podłączenia, oraz pola lutownicze, do który należy przylutować złącza goldpin (brak w zestawie).

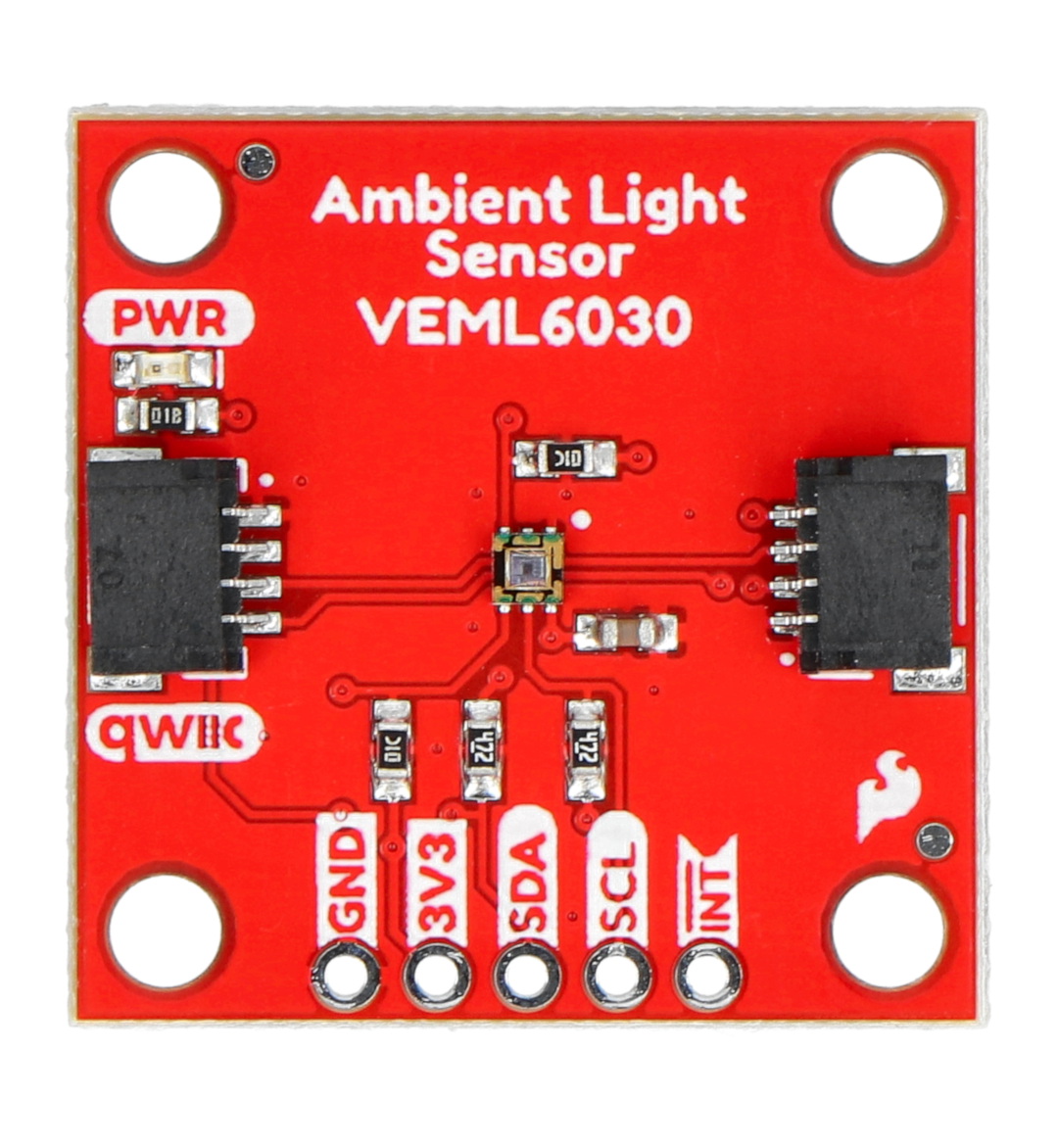

SparkFun Ambient Light Sensor - czujnik światła otoczenia - VEML6030 - Qwiic - SparkFun SEN-15436.

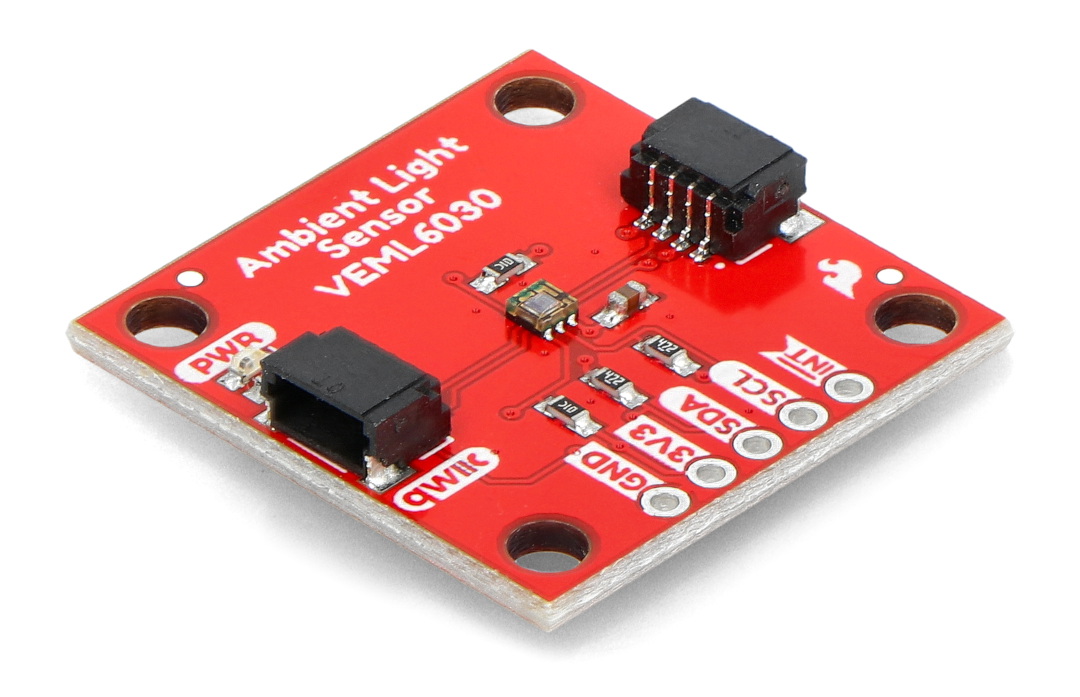

Czujnik światła otoczenia wyposażony w układ VEML6030.
Czym jest złącze Qwiic?
Qwiic SparkFun to ekosystem obejmujący liczne czujniki oparte na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania. Wszystkie elementy obsługujące standard Qwiic wykorzystują wspólne, 4-pinowe złącze JST o rozstawie 1 mm. Zmniejsza to ilość wymaganego miejsca na płytce drukowanej. Zabezpiecza również przed podłączeniem niezgodnie z polaryzacją.
Opis wyprowadzeń modułu
- GND - masa układu
- 3V3 - pin zasilania
- SDA - linia danych magistrali I2C
- SCL - linia zegara magistrali I2C
- INT - wewnętrzny pin przerwania
Sprawdź także przewodnik użytkownika, przygotowany przez producenta, oraz bibliotekę Arduino.
Specyfikacja techniczna czujnika
- Typ modułu: czujnik światła otoczenia
- Wbudowany układ: VEML6030
- Żywotność: 72 h, MSL 4, zgodnie z J-STD-020
- Zakres wykrywania: od 0 lx do około 120 klx
- Rozdzielczość: do 0,0036 lx/kt
- Pobór prądu w trybie czuwania: typowo 0,5 uA
- Interfejs komunikacyjny: magistrala I2C
- Adres magistrali: konfigurowalny 0x10, domyślnie 0x48
- Wyprowadzenia: pola lutownicze, złącza Qwiic
Zawartość zestawu
- SparkFun Ambient Light Sensor - czujnik światła otoczenia - VEML6030 - Qwiic - SparkFun SEN-15436 - 1 sztuka

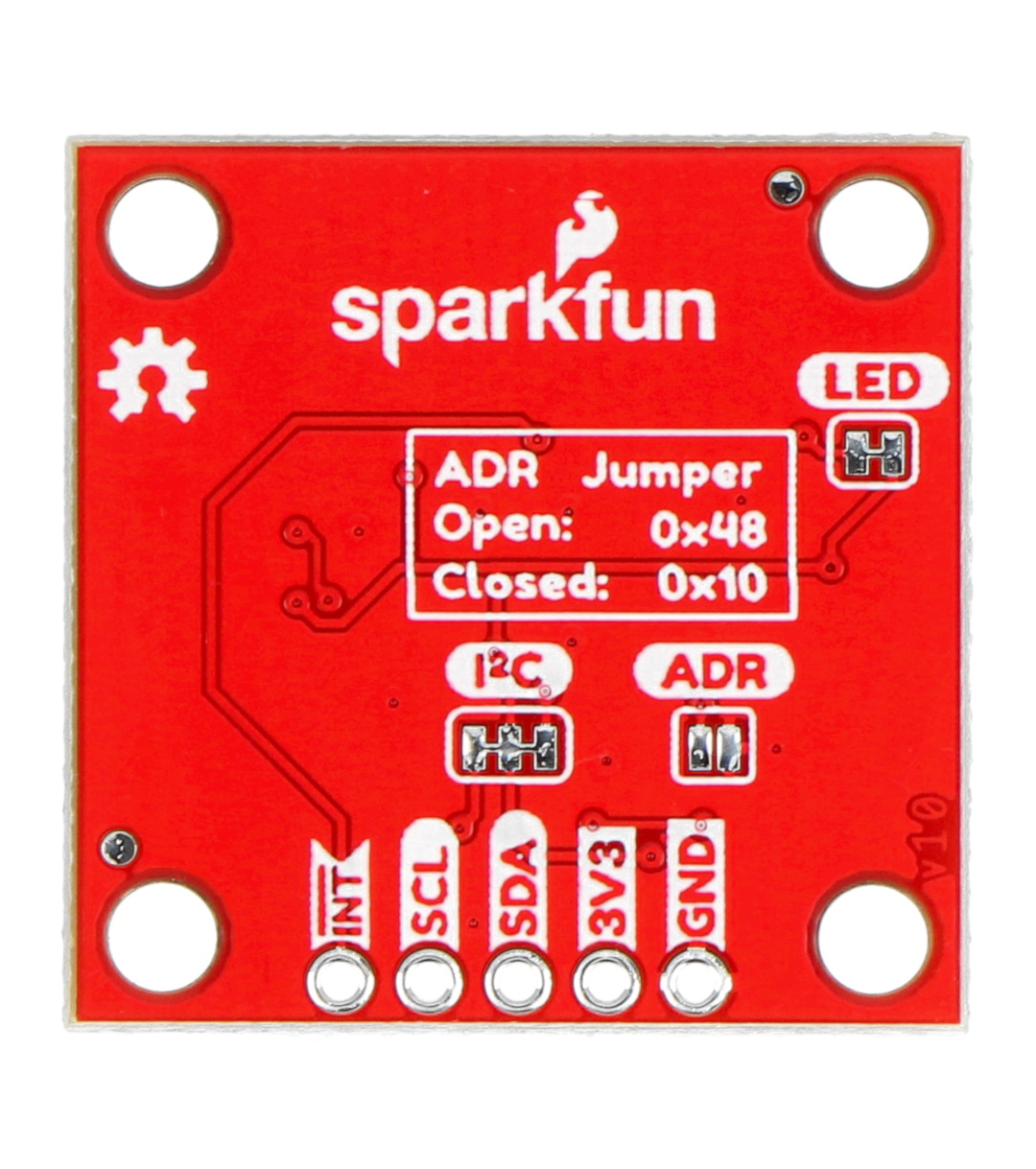

Na odwrocie modułu znajduje się zworka, która umożliwia zmianę adresu magistrali I2C.
