Opis produktu: Gravity - moduł z czujnikiem szczelinowym 5 mm - ITR9608 - 940 nm - DFR1129
Moduł Gravity marki DFRobot oparty na czujniku ITR9608 oferuje wysoką czułość i precyzję w wykrywaniu obiektów. Zasada działania opiera się na przerwaniu wiązki światła podczerwonego o długości 940 nm, co generuje sygnał cyfrowy. Dzięki 5-milimetrowej szczelinie optycznej może wykrywać różne rozmiary obiektów. Moduł obsługuje napięcia od 3,3 V do 5 V i jest wyposażony w interfejs Gravity, co zapewnia łatwą integrację z platformami Arduino, micro:bit i UNIHIKER. Kompaktowa konstrukcja i szybki czas reakcji sprawiają, że doskonale sprawdza się w automatyce, robotyce i urządzeniach energooszczędnych.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi rozpoczęcie pracy z modułem - sprawdź!
Gravity - moduł z czujnikiem szczelinowym 5 mm - ITR9608 - 940 nm - DFR1129.

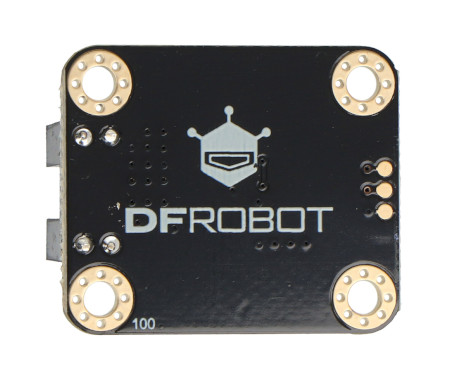

Moduł oparty na czujniku ITR9608.
Główne cechy modułu
- Precyzyjny czujnik: ITR9608 do niezawodnego wykrywania obiektów
- Szeroka szczelina optyczna: 5 mm umożliwia detekcję obiektów o różnych wymiarach
- Szybki czas reakcji: idealny do zastosowań w czasie rzeczywistym
- Łatwość obsługi: interfejs Gravity ułatwia podłączenie i konfigurację
- Szeroka kompatybilność: współpracuje z Arduino, micro:bit i UNIHIKER
Jak połączyć moduł Gravity z Arduino Uno?
Podłączenie modułu do Arduino Uno jest intuicyjne dzięki standardowemu interfejsowi Gravity.
- Zasilanie: moduł korzysta z zasilania 5 V z Arduino (VCC) oraz masy (GND), co jest typowe dla większości czujników cyfrowych
- Sygnał wyjściowy: wyjście cyfrowe modułu jest podłączone do P7. Wykrycie przeszkody w szczelinie czujnika generuje sygnał wysoki (HIGH), który jest odczytywany przez Arduino
- Moduł LED: w przykładowym projekcie używany jest moduł LED, podłączony do P4, który działa jako wskaźnik - zapala się, gdy czujnik szczelinowy wykrywa przeszkodę
Po zmontowaniu układu, należy wgrać odpowiedni kod do Arduino, aby moduły działały w synchronizacji, np. sygnalizując wykrycie przeszkody diodą LED. Dzięki prostocie i standaryzowanemu interfejsowi, moduł ten doskonale nadaje się dla początkujących i zaawansowanych użytkowników.

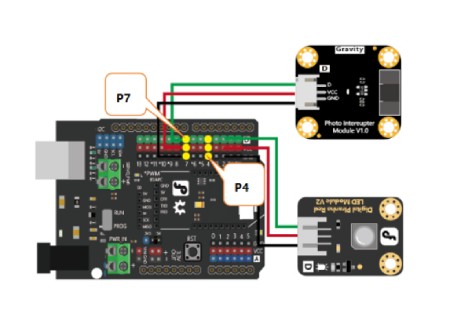

Schemat połączeń.
Przerwanie wiązki światła podczerwonego generuje sygnał cyfrowy.
Zastosowania modułu
- Liczniki obiektów: do zliczania produktów na liniach produkcyjnych
- Wykrywanie prędkości: obliczanie prędkości obrotowej i częstotliwości
- Przełączniki kart inteligentnych: detekcja włożenia i wyjęcia kart w systemach hotelowych
- Czujniki papieru w drukarkach: wykrywanie pozycji papieru w drukarkach i kopiarkach
Specyfikacja techniczna modułu z czujnikiem szczelinowym
- Układ: ITR9608
- Napięcie zasilania: od 3,3 V do 5 V
- Typ wyjścia: sygnał cyfrowy
- Źródło światła: podczerwień, długość fali 940 nm
- Szerokość szczeliny: 5 mm
- Interfejs: złącze 3-pin o rastrze 2 mm (VCC, GND, sygnał cyfrowy)
- Wymiary: 27 x 32 mm
- Masa: 4 g
Zawartość zestawu
- 1x Gravity - moduł z czujnikiem szczelinowym 5 mm - ITR9608 - 940 nm - DFR1129
- 1x Przewód Gravity - 30 cm

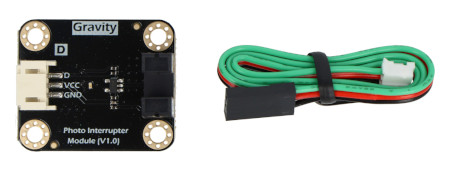

Elementy wchodzące w skład zestawu.
