Opis produktu: SparkFun Qwiic MicroPressure Sensor - czujnik ciśnienia MPR - SparkFun SEN-16476
SparkFun Qwiic MicroPressure Sensor to miniaturowy moduł pomiaru ciśnienia wyposażony w piezorezystancyjny czujnik ciśnienia 25 psi firmy Honeywell. Umożliwia wykonywanie skalibrowanych pomiarów ciśnienia w zakresie od 60 mbar do 2,5 bar. Na wyjściu czujnika znajduje się 24-bitowy sygnał cyfrowy I2C, który może być kompensowany w określonym zakresie temperatur w celu poprawy działania czujnika, zmiany czułości, efektów temperaturowych i nieliniowości za pomocą wbudowanego układu scalonego.
Zawartość zestawu
- SparkFun Qwiic MicroPressure Sensor - czujnik ciśnienia MPR - SparkFun SEN-16476 - 1 sztuka

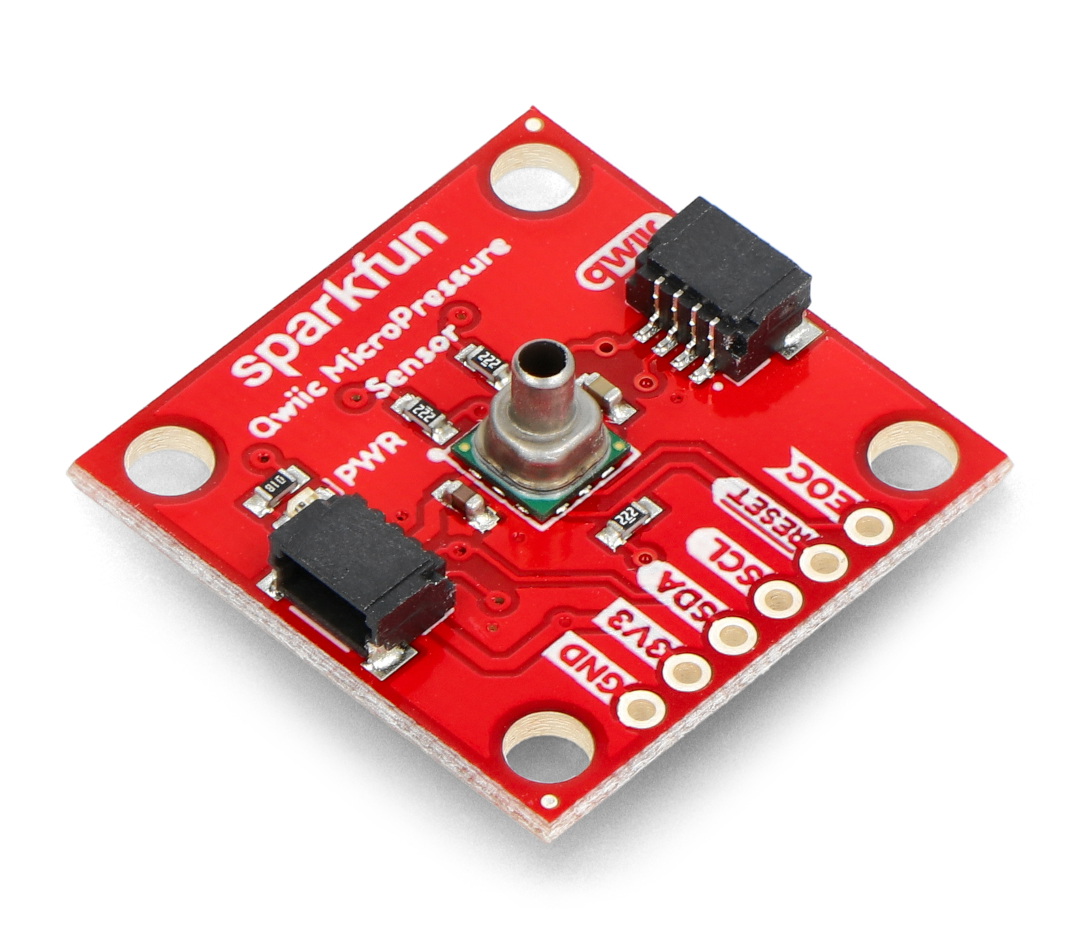

SparkFun Qwiic MicroPressure Sensor - czujnik ciśnienia MPR - SparkFun SEN-16476.
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika, ułatwiający rozpoczęcie pracy z modułem. Sprawdź!

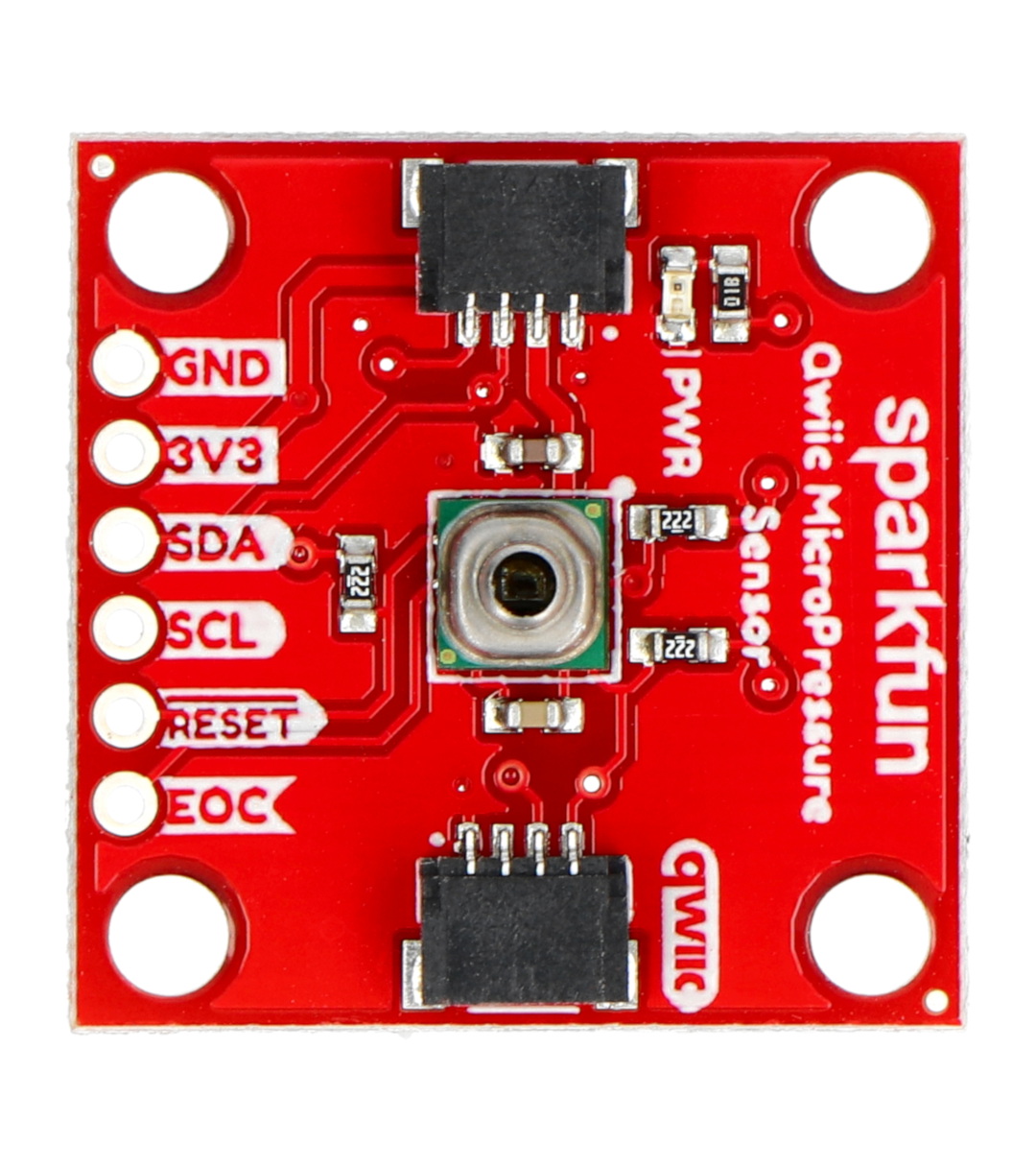

Płytka została wyposażona w dwa złącza Qwiic oraz wyprowadzenia w postaci pól lutowniczych.
Piezorezystancyjny czujnik ciśnienia zastosowanie
Czujniki tego typu znajdują zastosowanie w medycynie podczas monitorowania ciśnienia krwi czy w trakcie wykonywanie podciśnieniowej terapii leczniczej. Posiadają także zastosowanie przemysłowe - pneumatyczne układy hamulcowe, gazomierze i wodomierze, a także typowo konsumenckie - znajdziemy je w ekspresie do kawy, nawilżaczu powietrza czy pralkach i zmywarkach.
Specyfikacja techniczna SparkFun Qwiic MicroPressure Sensor
- Moduł: ciśnieniomierz
- Rodzaj pomiaru: pomiar ciśnienia bezwzględnego
- Kalibracja: wstępnie skalibrowany
- Skalibrowany zakres wykrywania ciśnienia: od 1 psi do 25 psi
- Ciśnienie robocze: 25 psi (172,37 kPa)
- Maksymalne ciśnienie: 60 psi (413,69 kPa)
- Dokładność pomiaru: ± 0,25%
- Zakres kompensacji temperatury: od 0ºC do 50ºC
- Interfejs przystosowany do IoT (Internet of Things)
- Złącze do pomiaru ciśnienia: materiał ze stali nierdzewnej
- Średnica złącza: 0,1'' (2,5 mm)
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x18
- 2x złącza Qwiic
- Napięcie zasilania: od 1,8 V do 3,6 V

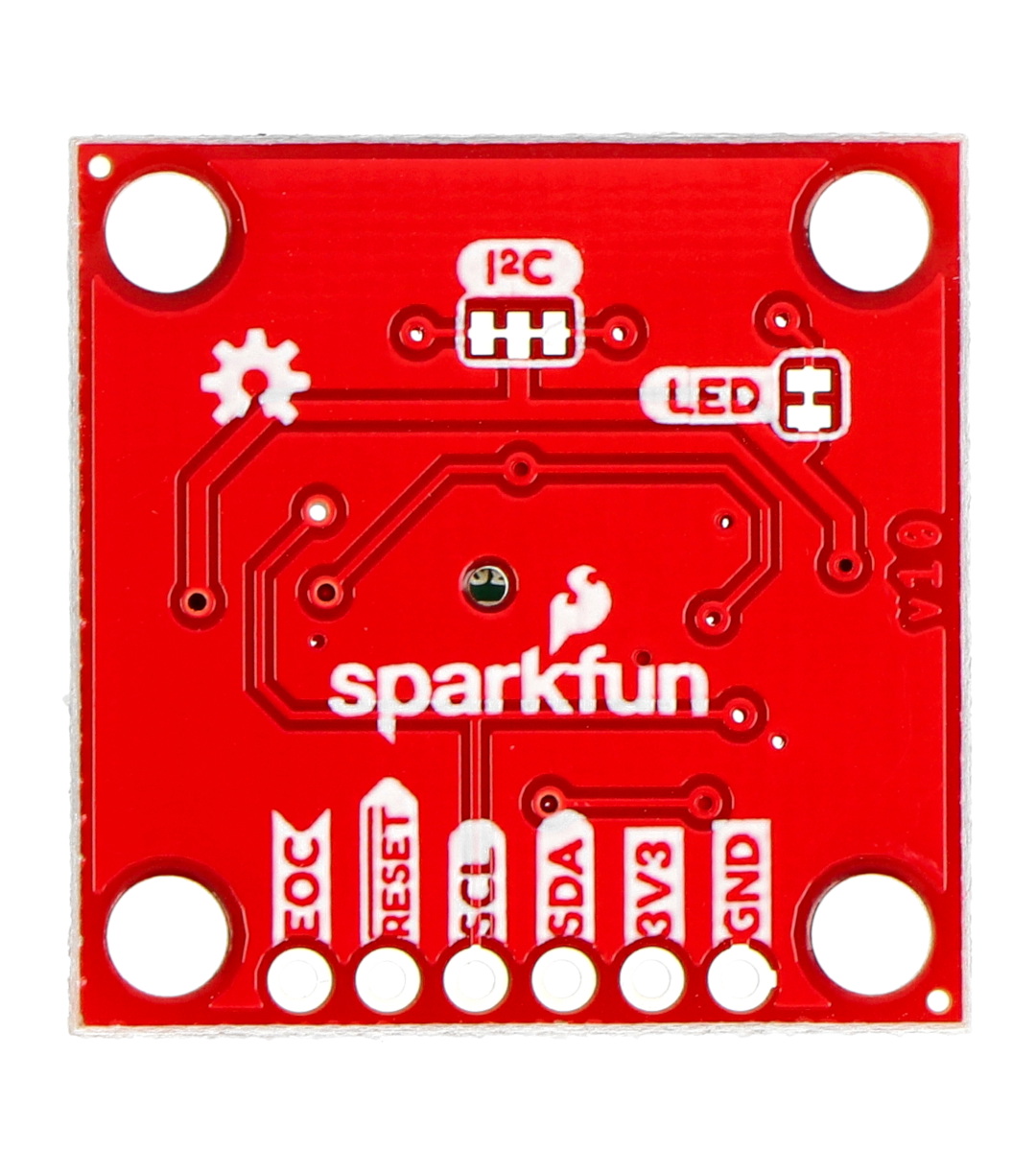

SparkFun Qwiic MicroPressure Sensor - widok z tyłu.
Czym jest Qwiic?
Qwiic SparkFun to ekosystem, który obejmuje szeroką gamę czujników opartych na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania i podłączania komponentów. Wszystkie elementy obsługujące standard Qwiic wykorzystują jednakowe złącze - 4-pinowe złącze JST o rozstawie 1 mm. Zastosowanie takiego rozwiązania zmniejsza ilość wymaganego miejsca na płytce drukowanej oraz zabezpiecza przed podłączeniem niezgodnie z polaryzacją.
