Opis produktu: Arduino Uno SPE Shield - nakładka Ethernet z RS485 i PoDL do Arduino Uno - Arduino ASX00073
Arduino Uno SPE Shield to wszechstronna nakładka zaprojektowana do ułatwienia połączeń z przemysłowymi systemami komunikacyjnymi. Dzięki technologii Single Pair Ethernet (10BASE-T1S) oraz wbudowanemu RS485, shield umożliwia wysoką prędkość transmisji danych i zasilanie przez pojedynczy przewód, co zmniejsza koszty instalacji i przyspiesza realizację projektów. To rozwiązanie idealne do projektów związanych z automatyką przemysłową, IoT oraz retrofittingiem. Shield jest kompatybilny z płytkami Arduino Uno R3, R3 SMD, Uno WiFi Rev2, R4 WiFi i R4 Minima, co sprawia, że łatwo integruje się z nowoczesnymi systemami i starszymi urządzeniami za pomocą złącz śrubowych.

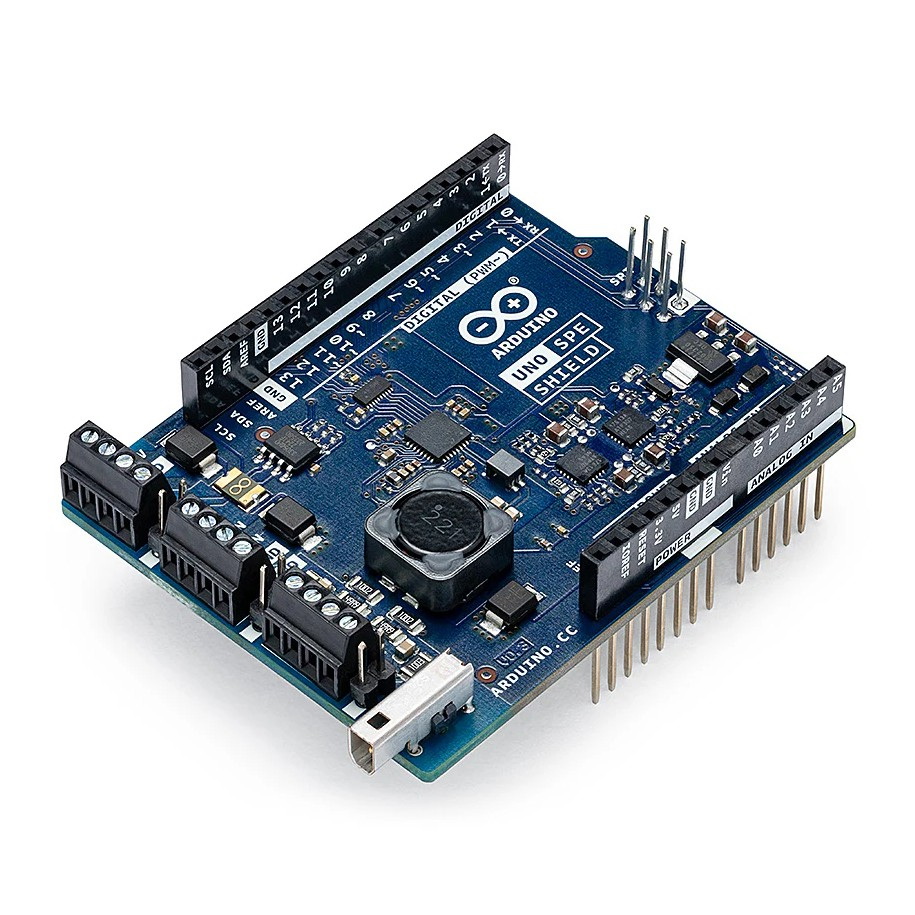

Arduino Uno SPE Shield - nakładka Ethernet z RS485 i PoDL do Arduino Uno - Arduino ASX00073.
Moduł umożliwia szybką transmisję danych i zasilanie za pomocą jednego przewodu dzięki Ethernet 10BASE-T1S Single Pair Ethernet (SPE) z obsługą technologii Power over Data Line (PoDL).
Główne cechy nakładki
- Single Pair Ethernet (SPE): szybka transmisja danych z prędkością do 10 Mb/s przez pojedynczy przewód
- RS485: wsparcie dla starszych systemów z prędkością transmisji do 20 Mb/s, idealne do dalekozasięgowej komunikacji
- PoDL: zasilanie urządzeń przez przewód Ethernet (Power over Data Line), co upraszcza instalację
- Łatwość integracji: kompatybilność z płytkami Arduino Uno i dostęp do pełnej gamy pinów GPIO
- Obsługa wielu interfejsów: wspiera cyfrowe I/O, analogowe wejścia, I2C, port szeregowy oraz PWM

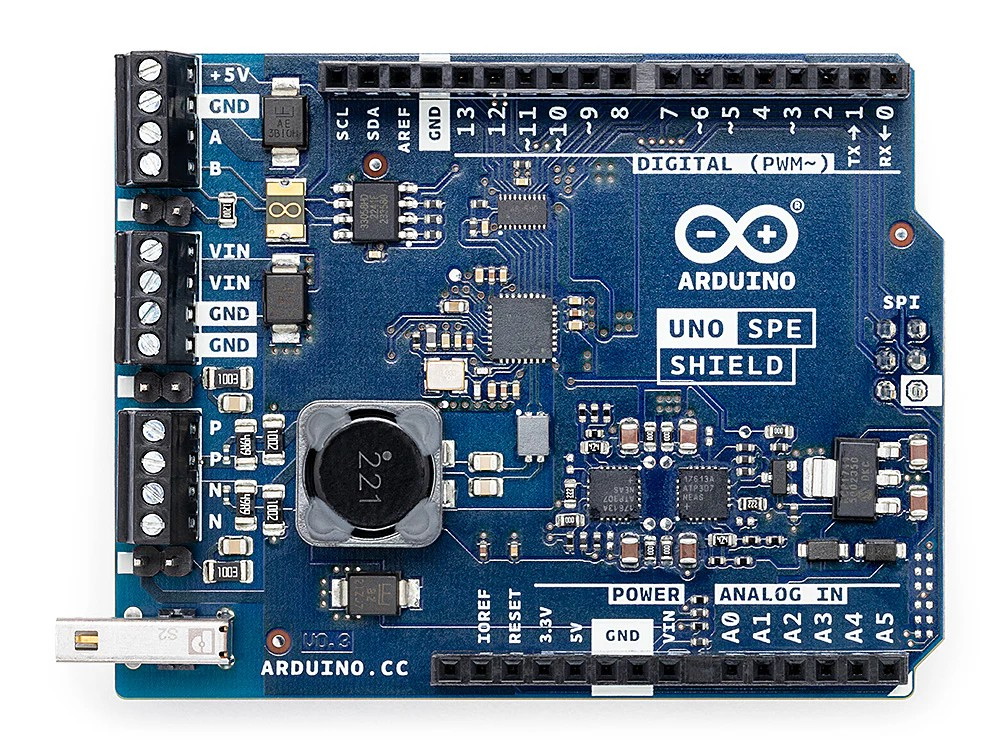

Kompatybilność i wyprowadzenia
Arduino Uno SPE Shield jest zaprojektowane do pracy z płytkami Arduino Uno R4 (WiFi, Minima) oraz innymi płytkami w formacie Uno. Dzięki złączom śrubowym możesz łatwo podłączyć urządzenia przemysłowe do portów Single Pair Ethernet oraz RS485. Shield zapewnia dostęp do pełnej gamy pinów GPIO, co pozwala na wykorzystanie wszystkich funkcji twojego Arduino. Dodatkowo, urządzenie obsługuje szereg interfejsów, w tym I2C i PWM, co zwiększa jego wszechstronność.

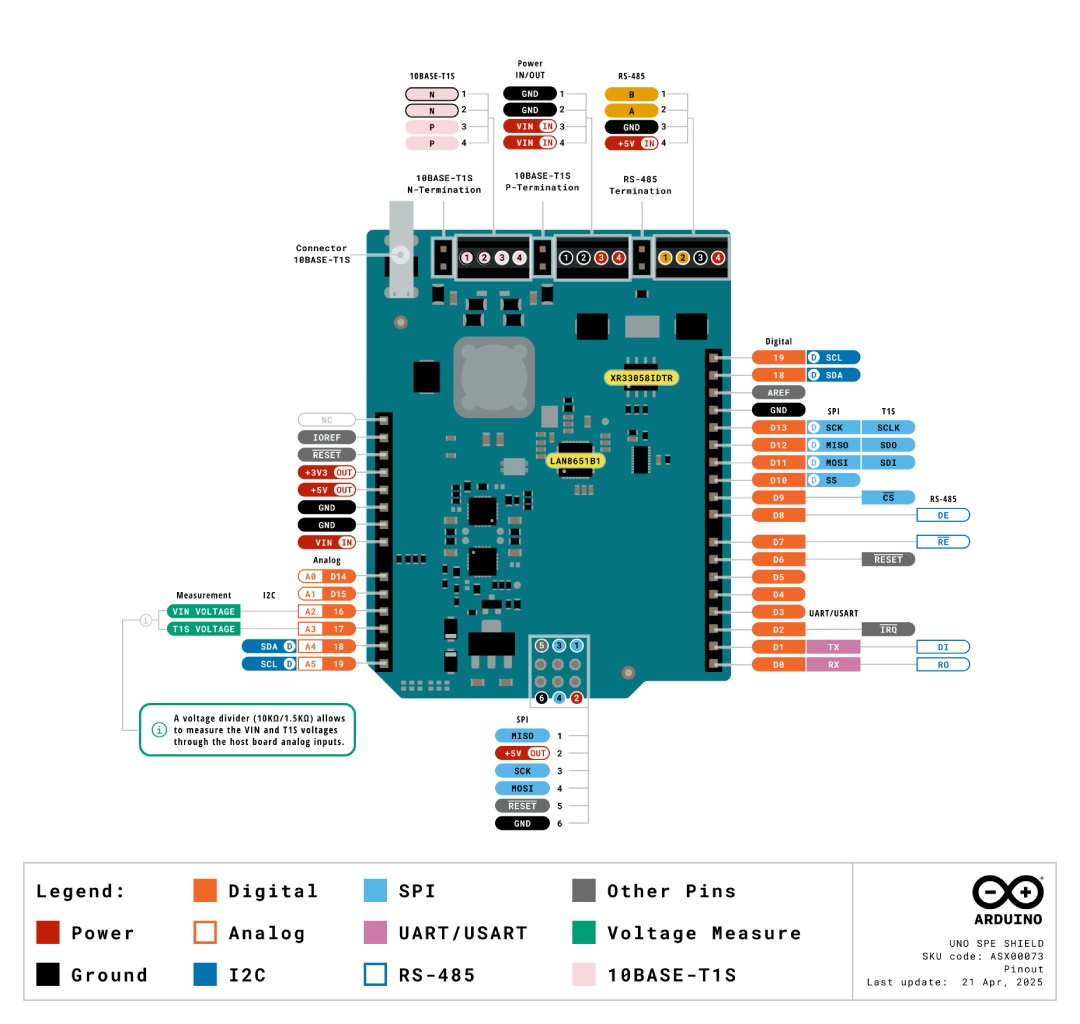

Schemat wyprowadzeń.
Wbudowany interfejs RS485 umożliwia bezproblemową integrację ze starszymi systemami.
Oprogramowanie i wsparcie
Arduino Uno SPE Shield jest w pełni wspierane przez oprogramowanie Arduino IDE, co umożliwia łatwe programowanie i konfigurację. Dostępna jest także dedykowana biblioteka Arduino do obsługi Single Pair Ethernet oraz RS485, co znacząco przyspiesza wdrożenie projektu. Dzięki otwartemu kodowi źródłowemu masz pełną kontrolę nad tym, jak działa shield, co pozwala na jego szybkie dostosowanie do specyficznych potrzeb projektu. Ponadto, dostępne są narzędzia takie jak Arduino CLI oraz Cloud Editor, które wspierają rozwój aplikacji w chmurze i lokalnie.
Zastosowania w praktyce
Arduino Uno SPE Shield sprawdzi się w wielu zastosowaniach przemysłowych i IoT, takich jak:
- Automatyka przemysłowa: łączenie czujników, aktuatorów i urządzeń z przemysłowymi systemami za pomocą jednej linii komunikacyjnej
- Smart Grid: przesyłanie danych z liczników energii i inwerterów do chmury oraz integracja z urządzeniami starszej generacji działającymi na RS485
- Systemy motoryzacyjne: łączenie systemów ADAS, infotainment oraz urządzeń sterujących za pomocą Ethernetu, z monitoringiem starszych komponentów przez RS485
- Inteligentne budynki: integracja systemów oświetlenia, HVAC i bezpieczeństwa w jednym, centralnym systemie zarządzania
- Prototypowanie IoT: budowanie urządzeń IoT z wsparciem dla nowoczesnych technologii Ethernet oraz starszych urządzeń RS485

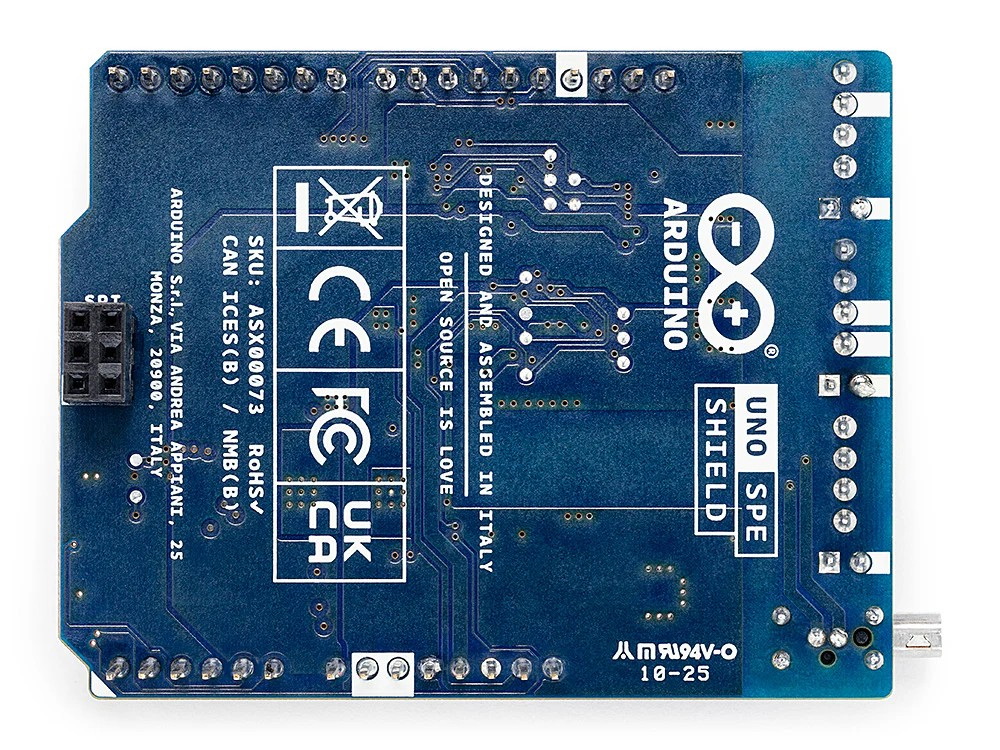

Nakładka została zaprojektowana z myślą o łatwości użytkowania z rodziną Arduino Uno.
Nakładka jest rozwiązaniem typu plug and play, obsługiwana poprzez dedykowaną bibliotekę Arduino.
Specyfikacja techniczna Arduino Uno SPE Shield
- Model: ASX00073
- Kompatybilność: Arduino Uno R3, Uno R3 SMD, Uno WiFi Rev2, Uno R4 WiFi i Uno R4 Minima
- Komunikacja: Single Pair Ethernet (10BASE-T1S), RS485
- Kontroler Single Pair Ethernet: LAN8651B1 (Microchip)
- Prędkość transferu SPE: 10 Mb/s
- Maksymalna odległość: 25 m (multidrop)
- Topologia: do 8 węzłów
- Transceiver RS485: XR33058IDTR-F (MaxLinear)
- Prędkość transferu: 20 Mb/s
- Komunikacja: półdupleks
- Maksymalna odległość: 1200 m
- Topologia: do 80 węzłów
- Zasilanie USB: 5 V DC
- Zasilanie zewnętrzne: od 6 V do 24 V DC
- Zasilanie PoDL: od 6 V do 24 V DC
- Maksymalny prąd roboczy: 2 A
- Zakres temperatury pracy: od -40°C do 85°C
- Wymiary: 68,85 x 53,34 mm
Zawartość zestawu
- 1x Arduino Uno SPE Shield
