Opis produktu: Fermion - 3-osiowy akcelerometr - I2C H3LIS200DL - DFRobot SEN0408
Moduł serii Fermion z 3-osiowym akcelerometrem H3LIS200DL, wyprodukowany przez firmę DFRobot. Odznacza się bardzo niskim poborem mocy (do 10 µA), a także wysoką odpornością na zakłócenia. Moduł posiada wybieraną przez użytkownika szeroką skalę w zakresie od ± 100 g do ± 200 g i jest w stanie dokonywać pomiarów przyśpieszeń z częstotliwością od 0,5 Hz do 1 kHz. Komunikuje się przez interfejs I2C i jest zasilany napięciem 3,3 V. Czujnik wyposażono w dedykowane algorytmy, które umożliwiają wykrywanie ruchu.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.

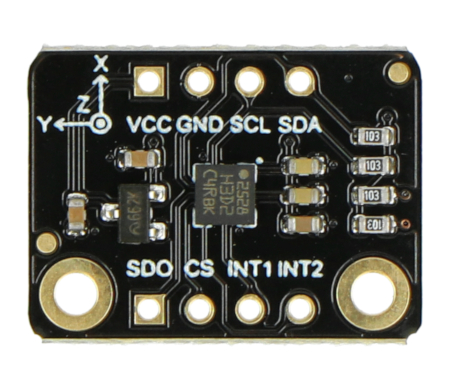

Fermion - 3-osiowy akcelerometr - I2C H3LIS200DL - DFRobot SEN0408.

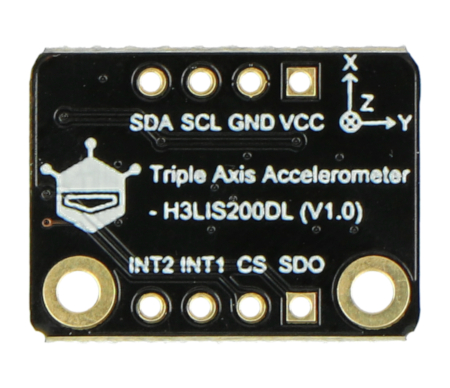

Moduł wyposażony w układ H3LIS200DL.
Specyfikacja techniczna akcelerometru Fermion:
- Napięcie robocze: 3,3 V
- Prąd roboczy:
- minimum 10 µA (tryb niskiego poboru mocy)
- od 0,3 mA do 0,4 mA (tryb normalny)
- Interfejs: I2C / SPI
- Adres I2C: 0x19 (domyślnie) / 0x18 (do wyboru)
- Skala pomiarowa: ± 100g / ± 200g
- Częstotliwość wykonywania pomiaru: od 0,5 Hz do 1 KHz
- 8-bitowe wyjście danych
- Temperatura pracy: od -40°C do 85°C
- Odporność na wstrząsy 10000 g
- Wymiary: 15 mm x 20 mm
Zestaw zawiera:
- 1 x Fermion - I2C H3LIS200DL 3-osiowy akcelerometr
- 2 x złacze goldpin 4-pin - raster 2,54 mm
Opis wyprowadzeń
- VCC - pin zasilania 3,3 V
- GND - masa układu
- SCL - pin linii zegara interfejsu I2C
- SDA - pin linii danych interfejsu I2C
- INT2 - pin przerwania 2
- INT1 - pin przerwania 1
- CS - wybór SPI
- SDO - wybór adresu I2C / linia danych SPI
Przegląd funkcji modułu
- Możliwość dużego wyboru zakresu skali pomiarowej: od ± 100 g do ± 200 g
- Dwa niezależne programowalne wyjścia przerwania
- Inteligentna funkcja uśpienia i wybudzenia
- Szybkie wykrywanie i nagrywanie uderzeń
- Wykrywanie swobodnego spadania
- Test kolizji samochodowych

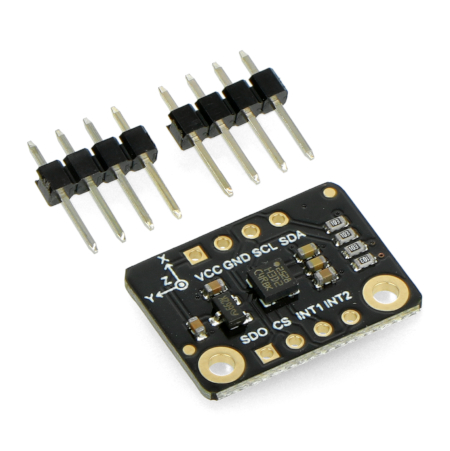

Do zestawu dołączono dwie 4-pinowe listwy goldpin - raster 2,54 mm.
