Opis produktu: BMA400 - 3-osiowy akcelerometr I2C - Qwiic - SparkFun SEN-21208
Płytka od SparkFun wyposażona w akcelerometr BMA400 firmy Bosch Sensortech. Umożliwia pomiar przyśpieszenia liniowego w 3 osiach w konfigurowalnych zakresach ±2 / ±4 / ±8 / ±16 g. Komunikuje się za pomocą interfejsu I2C, jest wyposażona także w dwa złącza Qwiic umożliwiające proste połączenie z wykorzystaniem tego interfejsu. Moduł zasilany jest napięciem od 1,72 V do 3,6 V, a pobór prądu nie przekracza 14,5 µA podczas najbardziej wydajnej pracy. Prezentowany moduł znajduje zastosowanie przede wszystkich w projektach o bardzo niskim zużyciu energii, jest też chętnie wykorzystywany w aplikacjach Smart Home i projektach opartych na inteligentnych ubraniach.
Produkt kompatybilny z Arduino!
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem. Sprawdź!

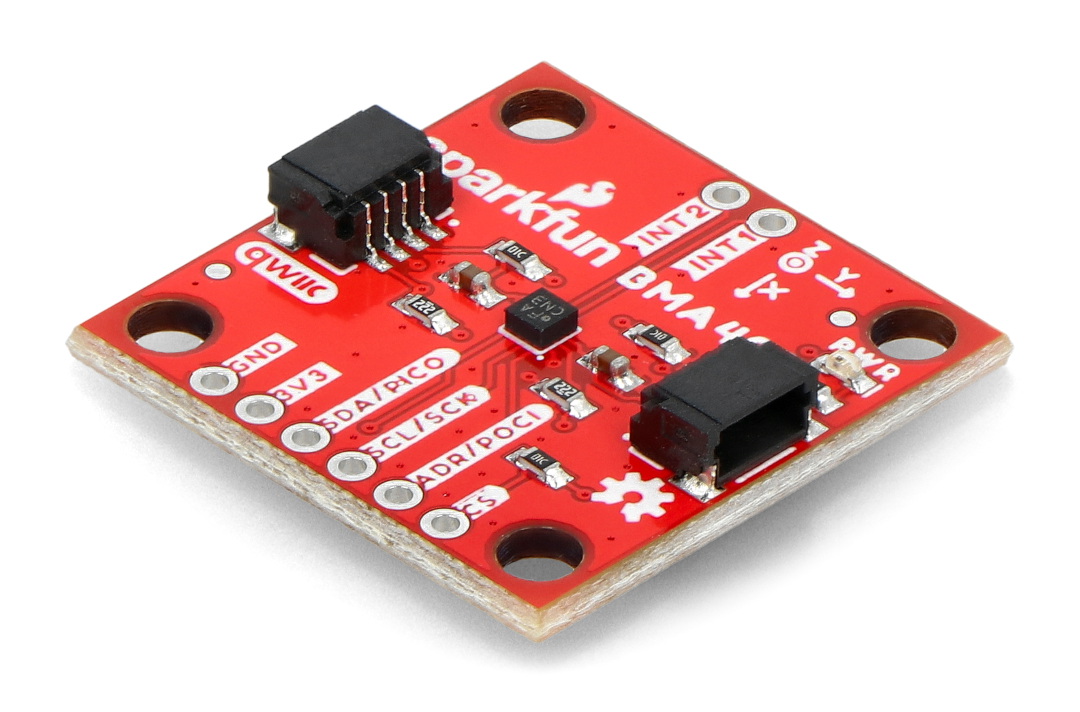

BMA400 - 3-osiowy akcelerometr I2C - Qwiic - SparkFun SEN-21208.

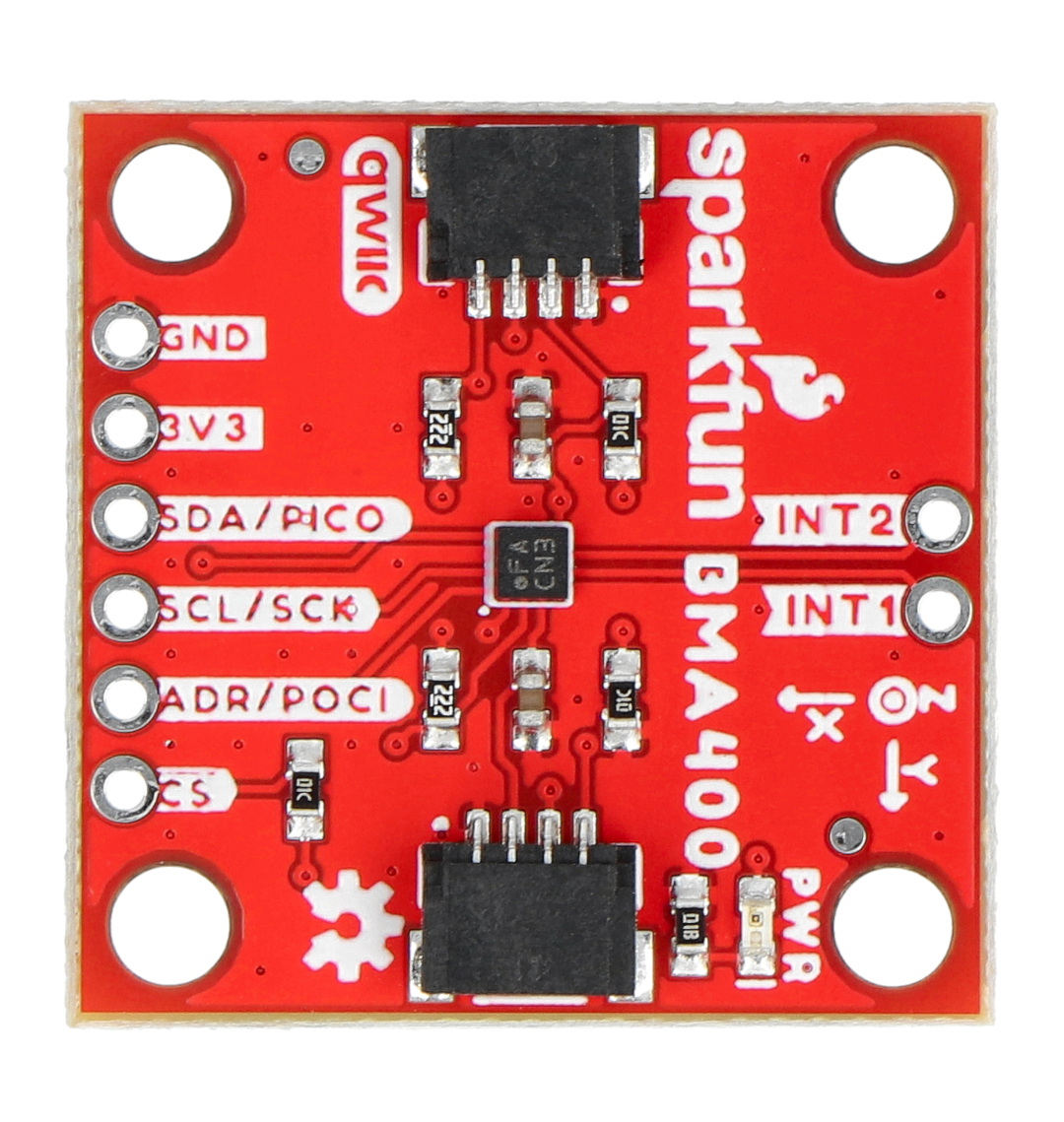

Moduł został wyposażony w wydajny układ BMA400 firmy Bosch Sensortech.
Czym jest złącze Qwiic?
Qwiic to autorski ekosystem firmy SparkFun obejmujący liczne czujniki oparte na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania. Wszystkie elementy obsługujące standard Qwiic wykorzystują wspólne, 4-pinowe złącze JST o rozstawie 1 mm, co zmniejsza ilość wymaganego miejsca na płytce drukowanej, a także zabezpiecza przed podłączeniem zasilania niezgodnie z polaryzacją.
Co to jest akcelerometr? Do czego służy?
Akcelerometr, zamiennie nazywany jako przyśpieszeniomierz, to czujnik, który pozwala określić przyśpieszenie (w trzech osiach). Akcelerometr to pewnego rodzaju przetwornik dokonujący pomiaru przyśpieszenia liniowego, czyli mierzący własny ruch. Zastanawiasz się gdzie tak właściwie używa się akcelerometru? Znajdziesz go nawet w swoim smartfonie, bo to właśnie dzięki niemu urządzenie zlicza wykonywane przez Ciebie kroki. Więcej na temat akcelerometru dowiesz się z artykułu dostępnym na naszym blogu - zapraszamy!
Specyfikacja modułu akcelerometru
- Napięcie zasilania: od 1,72 V do 3,6 V (3,3 V dla Qwiic)
- Pobór prądu: < 14,5 µA przy najwyższej wydajności pracy
- Zakres pomiarowy: ±2 / ±4 / ±8 / ±16 g
- Prędkość transmisji danych wyjściowych:
- od 12,5 Hz do 800 Hz (tryb normalny)
- 25 Hz (tryb niskiego poboru prądu)
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x14 (domyślnie), 0x15 (konfigurowalny)
- Wyprowadzenia: 2x złącze Qwiic / pola lutownicze
- Wymiary: 25,4 x 25,4 mm
Zawartość zestawu
- BMA400 - 3-osiowy akcelerometr I2C - Qwiic - SparkFun SEN-21208 - 1 sztuka

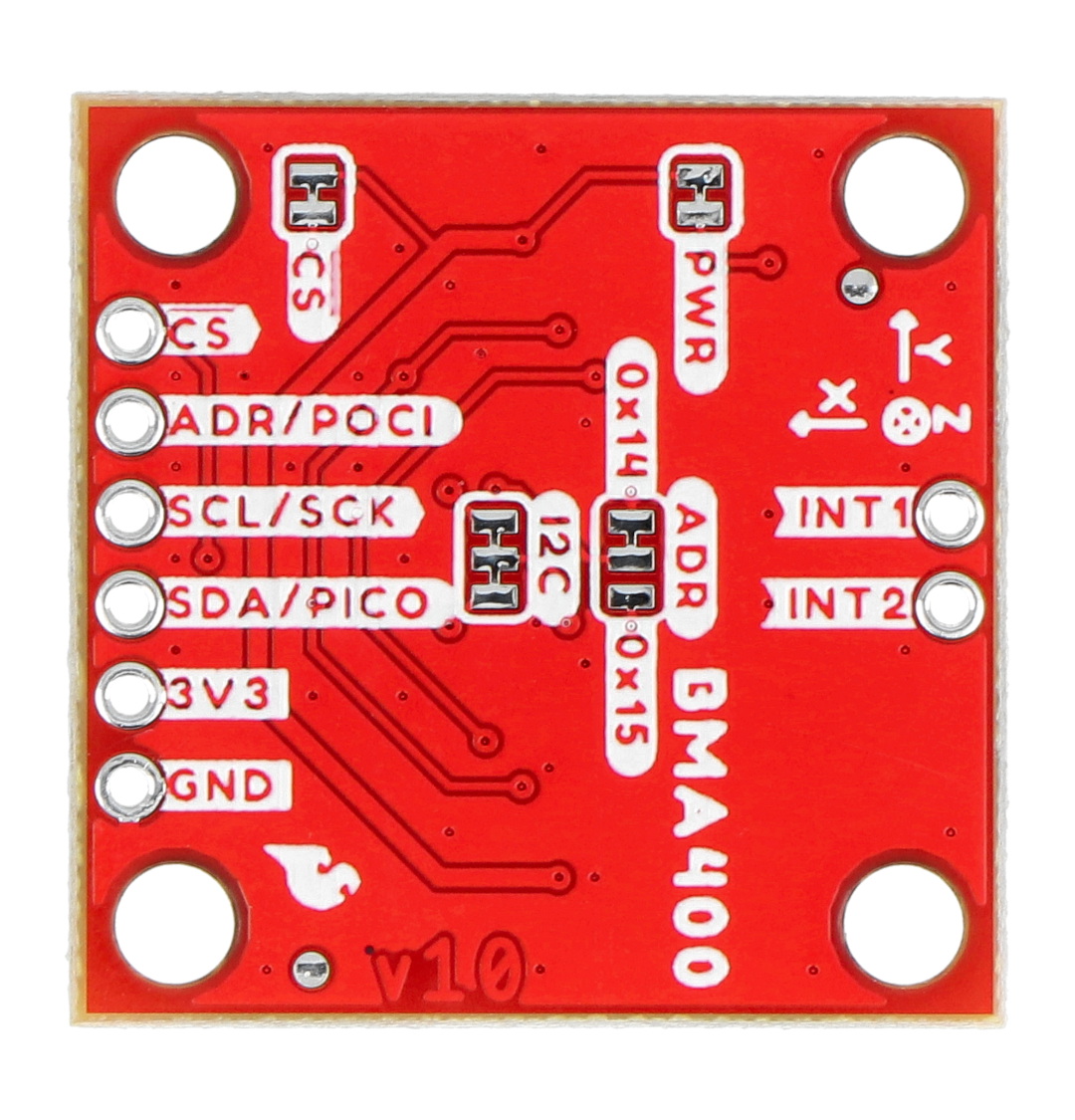

Płytka posiada złącza Qwiic oraz pola lutownicze.
