Opis produktu: LIS3DH 3-osiowy akcelerometr cyfrowy I2C / SPI - STEMMA QT - Adafruit 2809
Czujnik do pomiaru przyspieszeń w trzech osiach: X, Y, Z w zakresie ±2 g, ±4 g, ±8 g lub ±16 g. Do komunikacji z jednostką centralną służy popularna magistrala I2C lub SPI. Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są otwory do samodzielnego wlutowania złącza goldpin - raster 2,54 mm (w zestawie), które umożliwiają podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową. Moduł posiada także złącze STEMMA QT, za pomocą którego można połączyć czujnik z kontrolerem, bez konieczności lutowania.
Produkt kompatybilny z Arduino
Szczegółowy opis podłączenia wraz z przykładowym kodem można znaleźć w przewodniku użytkownika.

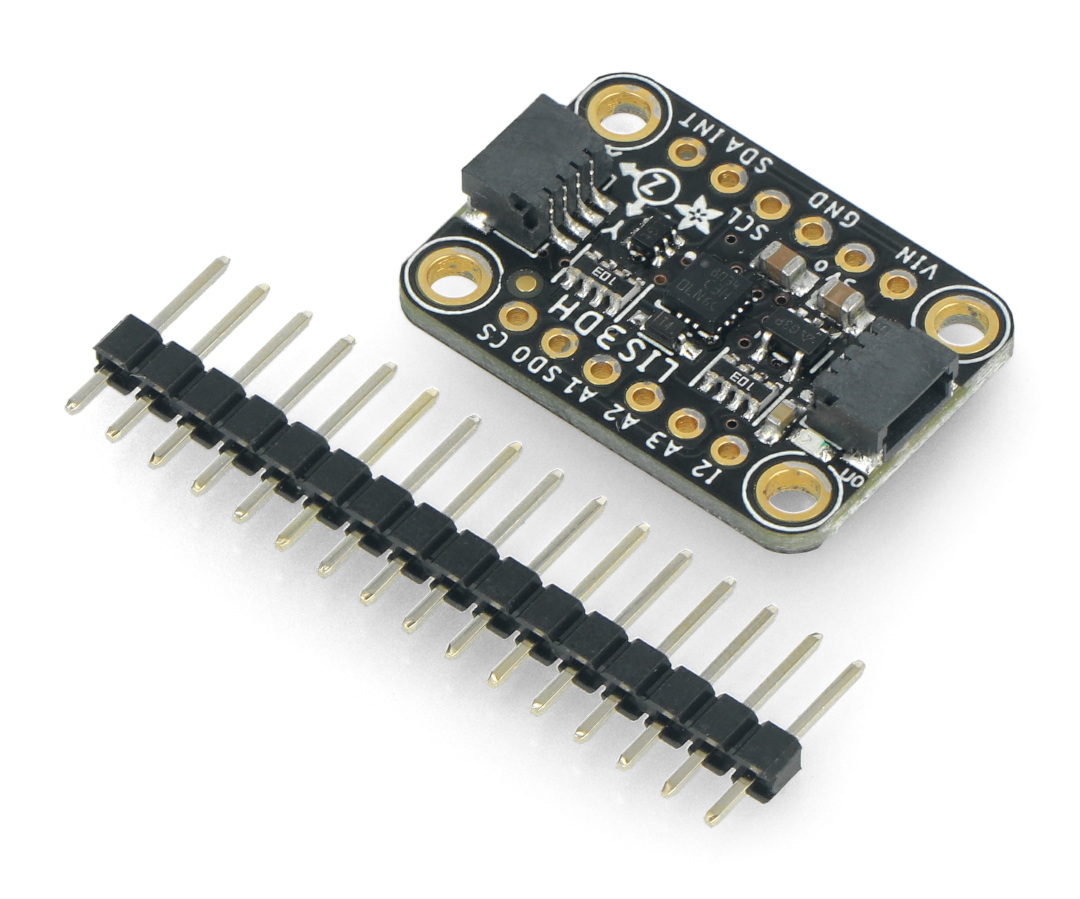

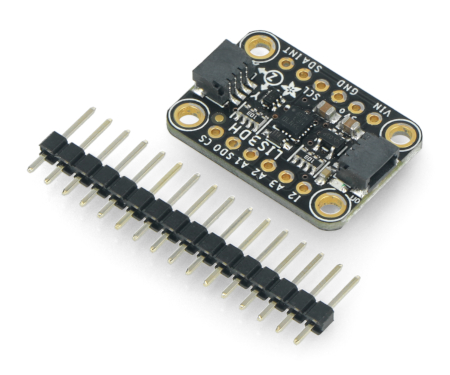

Do zestawu dołączona jest listwa goldpin.

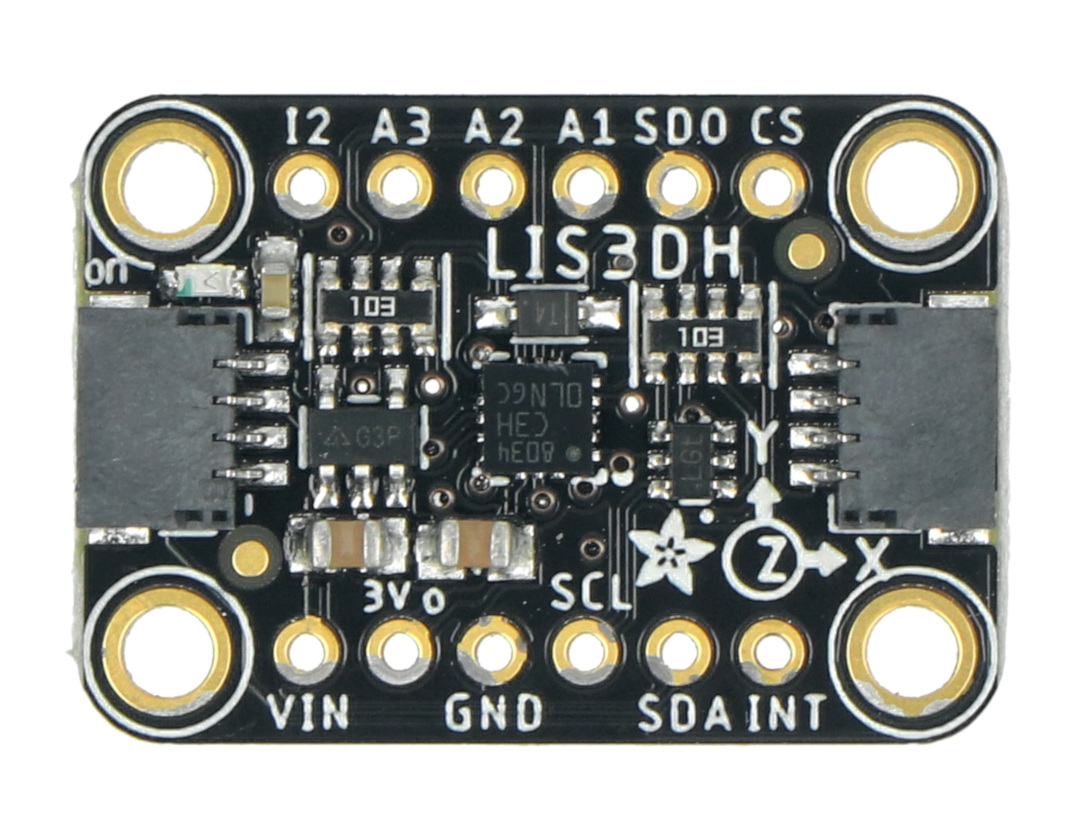

Wyprowadzenia
Czujnik posiada wyprowadzenia do montażu złącz typu goldpin - raster 2,54 mm, listwa znajduje w zestawie do samodzielnego montażu. Płytka posiada także złącze STEMMA QT, będące alternatywnym sposobem podłączenia.
| Pin |
Opis |
|---|---|
| Vin | Napięcie zasilania modułu z zakresu od 3 V do 5 V. |
| GND | Masa układu. |
| 3Vo | Wyjście regulatora 3,3 V o wydajności prądowej 100 mA. |
| SCL | Linia zegarowa magistrali I2C (TWI) / SPI |
| SDA | Linia danych magistrali I2C (TWI) / SPI (MOSI) |
| SDO |
Wybór adresu magistrali I2C:
|
| CS |
Wybór I2C / SPI. Pin nie podłączony lub podłączony do stanu wysokiego wybiera komunikację I2C, podłączony do stanu niskiego wybiera komunikację SPI. |
| INT |
Programowalne przerwania, szczegóły w dokumentacji. |
| A1, A2, A3 |
Piny analogowe do odczytu magistrali I2C, szczegóły w dokumentacji. |
LIS3DH 3-osiowy akcelerometr cyfrowy I2C / SPI - STEMMA QT - Adafruit 2809.
Specyfikacja LIS3DH
- Napięcie zasilania: od 3 V do 5 V
- Napięcie wyprowadzeń: od 3 V do 5 V
- Trzy osie: X, Y, Z
- Interfejs komunikacyjny: I2C (TWI), SPI
- Adres magistrali: 0x18 lub 0x19 (wybierany za pomocą pinu SDO)
- Rozdzielczość: 10 bitów
- 3 dodatkowe wejścia analogowe do odczytu I2C
- Zakresy pomiarowe (konfigurowalne):
- ±2 g, ±4 g, ±8 g, ±16 g
- Wyprowadzenia: złącza goldpin - raster 2,54 mm (listwa w zestawie do samodzielnego lutowania)
- 4 otwory montażowe o średnicy: 2 mm
- Wymiary płytki: 25,4 x 17,8 mm
- Masa: 1,5 g
