ADXL343 QT- 3-osiowy akcelerometr I2C/SPI - moduł - Adafruit 4097

Indeks: ADA-13948 EAN: 5904422364328

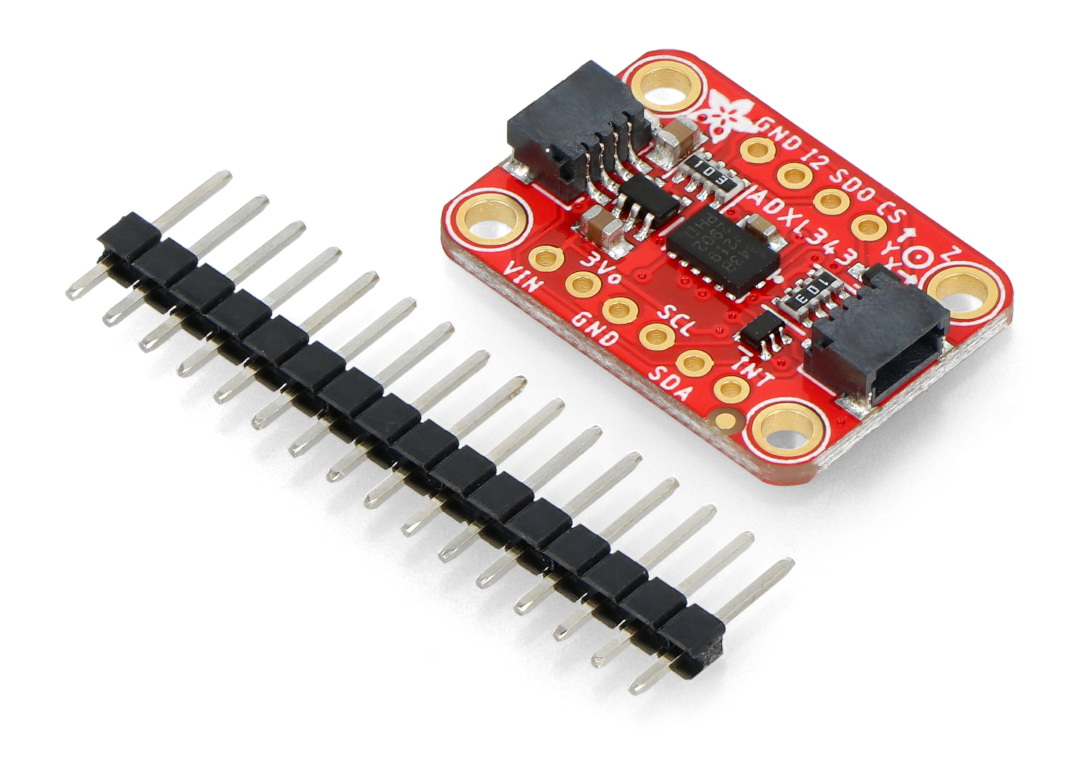

Czujnik do pomiaru przyspieszenia w trzech osiach w zakresie +-2g/4g/8g/16g. Moduł zasilany jest napięciem od 2 V do 3,6 V, posiada regulator napięcia, komunikuje się poprzez magistralę I2C lub SPI. Czujnik wyposażony jest dodatkowo w dwa złącza STEMMA QT.

ADXL343 QT- 3-osiowy akcelerometr I2C/SPI - moduł - Adafruit 4097
35,90 zł
29,19 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: ADXL343 QT - 3-osiowy akcelerometr I2C/SPI

Czujnik do pomiaru przyspieszenia w trzech osiach w zakresie +-2g/4g/8g/16g. Moduł zasilany jest napięciem od 2 V do 3,6 V, posiada regulator napięcia, komunikuje się poprzez magistralę I2C lub SPI.

Moduł ADXL343 jest kontynuacja popularnego ADXL345. Posiada trzyosiowy akcelerometr z cyfrowym interfejsem I2C i SPI. Charakteryzuje się szerokim zakresem czułości i wysoką rozdzielczością, współpracuje z 10 lub 13 bitowym wewnętrznym przetwornikiem ADC. Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.

Produkt kompatybilny z Arduino

Biblioteka oraz schemat podłączenia z Arduino można znaleźć pod tym adresem.



Adafruit ADXL343 QT - 3-osiowy akceleromert I2C / SPI

ADXL343 QT - 3-osiowy akcelerometr I2C/SPI - moduł - Adafruit 4097.

Komunikacja modułu ADXL343 QT

Układ można połączyć z jednostką centralną poprzez magistralę I2C lub SPI. Aby wybrać I2C należy podać logiczną jedynkę na wyprowadzenie CS lub podciągnąć CS na stałe do napięcia zasilania. Adres I2C zależy od stanu na wyprowadzeniu SDO. W przypadku stanu wysokiego ma wartość: 0x1D, przy stanie niskim: 0x53. Szczegóły w dokumentacji oraz tutorialu.

Wyprowadzenia akcelerometru ADXL343 QT

Czujnik posiada dziesięć wyprowadzeń do montażu złącz typu goldpin - raster 2,54 mm (w zestawie). Do połączenia czujnika z modułem głównym mogą być wykorzystane również złącza STEMMA QT kompatybilne ze SparkFun qwiic dla magistrali I2C.

Nazwa

Opis

VIN Wejście do regulatora napięcia 3,3 V, umożliwia użycie czujnika w systemach 5 V.
3V0 Wyjście regulatora 3,3 V (<100 mA).
GND Masa układu.
SCL Linia danych magistrali I2C (TWI) / SPI
SDA Linia zegarowa magistrali I2C (TWI) / SPI
SDO/ALT ADDR Wybór adresu magistrali I2C / Linia danych magistrali SPI
CS Wyprowadzenie dla magistrali SPI - Chip Select.
Logiczna jedynka uruchamia magistralę I2C.
INT1 Wyjście przerwania zewnętrznego nr 1 (szczegóły w dokumentacji)
INT2 Wyjście przerwania zewnętrznego nr 2 (szczegóły w dokumentacji)


Specyfikacja techniczna modułu Adafruit ADXL343 QT

 Parametr Zakres
Napięcie zasilania od 2,0 V do 3,6 V
Napięcie wyprowadzeń  3,3 V (< 100 mA)
Pobór prądu

ok. 23 µA

w stanie czuwania: 0,1 µA
Trzy osie
X, Y, Z
Interfejs komunikacyjny I2C (TWI) lub SPI
Prędkość danych określana przez użytkownika (0.1 .. 3200 Hz)
Rozdzielczość +/- 2 g (10-bit data, or +/- 512)
+/- 4 g (11-bit data, or +/- 1024)
+/- 8g (12-bit data, or +/- 2048)
+/- 16 g (13-bit data, or +/- 4096)
Zakres pomiarów ±16 g
Temperatura pracy  od -40°C do +85°C
Wymiary płytki  25,5 mm x 17,8 mm x 2,9 mm
Masa 1,7 g
W zestawie  listwa goldpin





Szerokość opakowania 6 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 7 cm
Masa opakowania 0.004 kg
