Opis produktu: Fermion - 3-osiowy akcelerometr - I2C LIS331HH - DFRobot SEN0407
Moduł serii Fermion z 3-osiowym akcelerometrem LIS331HH, wyprodukowany przez firmę DFRobot. Odznacza się niskim poborem mocy (10 µA). Moduł posiada wybieraną przez użytkownika skalę pomiaru (±6 g / ±12 g / ±24 g) i jest w stanie dokonywać pomiarów przyśpieszeń z częstotliwością przesyłania danych od 0,5 Hz do 1 kHz. Komunikuje się przez interfejs I2C i jest zasilany napięciem 3,3 V. Czujnik wyposażono w dedykowane algorytmy, dzięki którym może wykrywać ruch oraz w dwa niezależne programowalne wyjścia przerwania.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.
Fermion - 3-osiowy akcelerometr - I2C LIS331HH - DFRobot SEN0407.

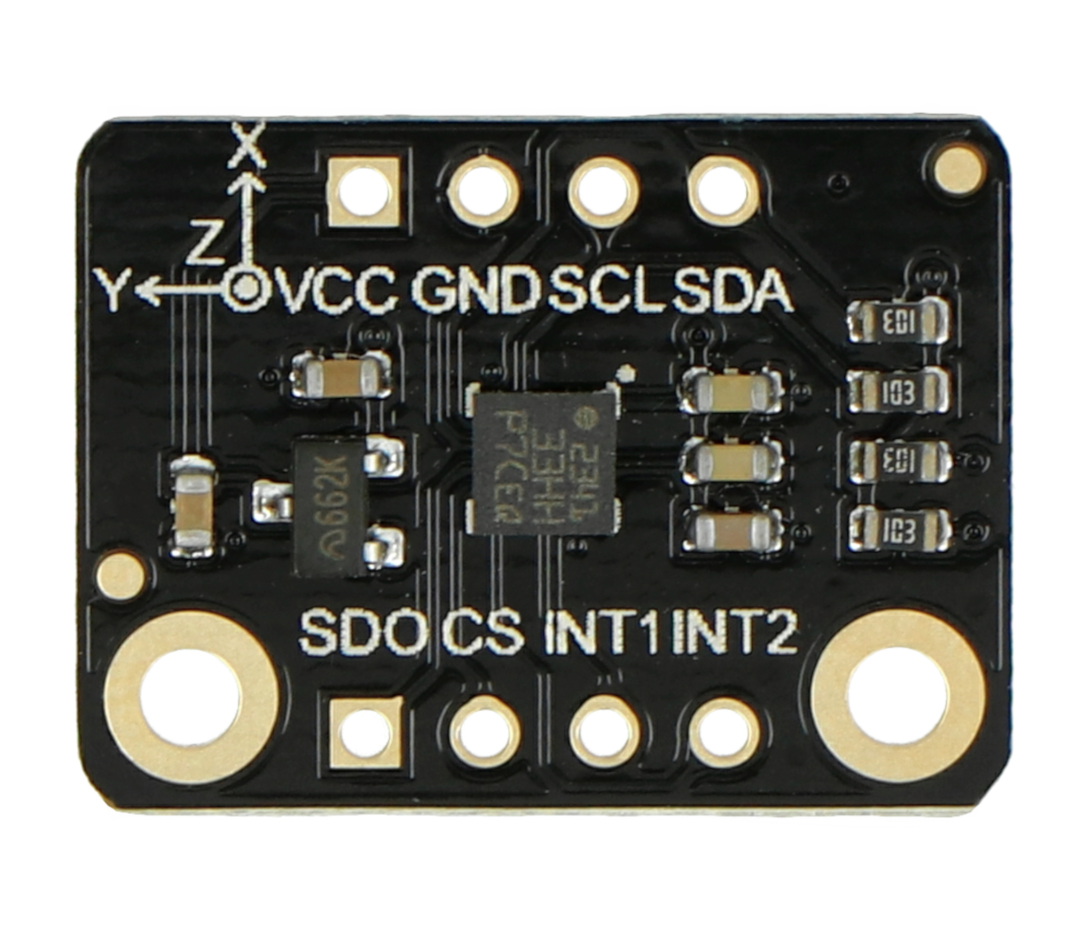

Moduł wyposażony w układ LIS331HH.
Specyfikacja techniczna akcelerometru Fermion:
- Napięcie robocze: 3,3 V
- Prąd roboczy:
- od 10 µA do 140 μA (tryb niskiego poboru mocy)
- od 0,3 mA do 0,4 mA (tryb normalny)
- Interfejs: I2C / SPI
- Adres I2C: 0x19 (domyślnie) / 0x18 (do wyboru)
- Skala pomiarowa: ±6 g / ±12 g / ±24 g
- Częstotliwość przesyłania danych: od 0,5 Hz do 1 kHz
- 16-bitowe wyjście danych
- Temperatura pracy: od -40°C do 85°C
- Odporność na wstrząsy 10000 g
- Wymiary: 15 mm x 20 mm
Zestaw zawiera:
- 1 x Fermion - I2C LIS331HH 3-osiowy akcelerometr
- 2 x złacze goldpin 4-pin - raster 2,54 mm

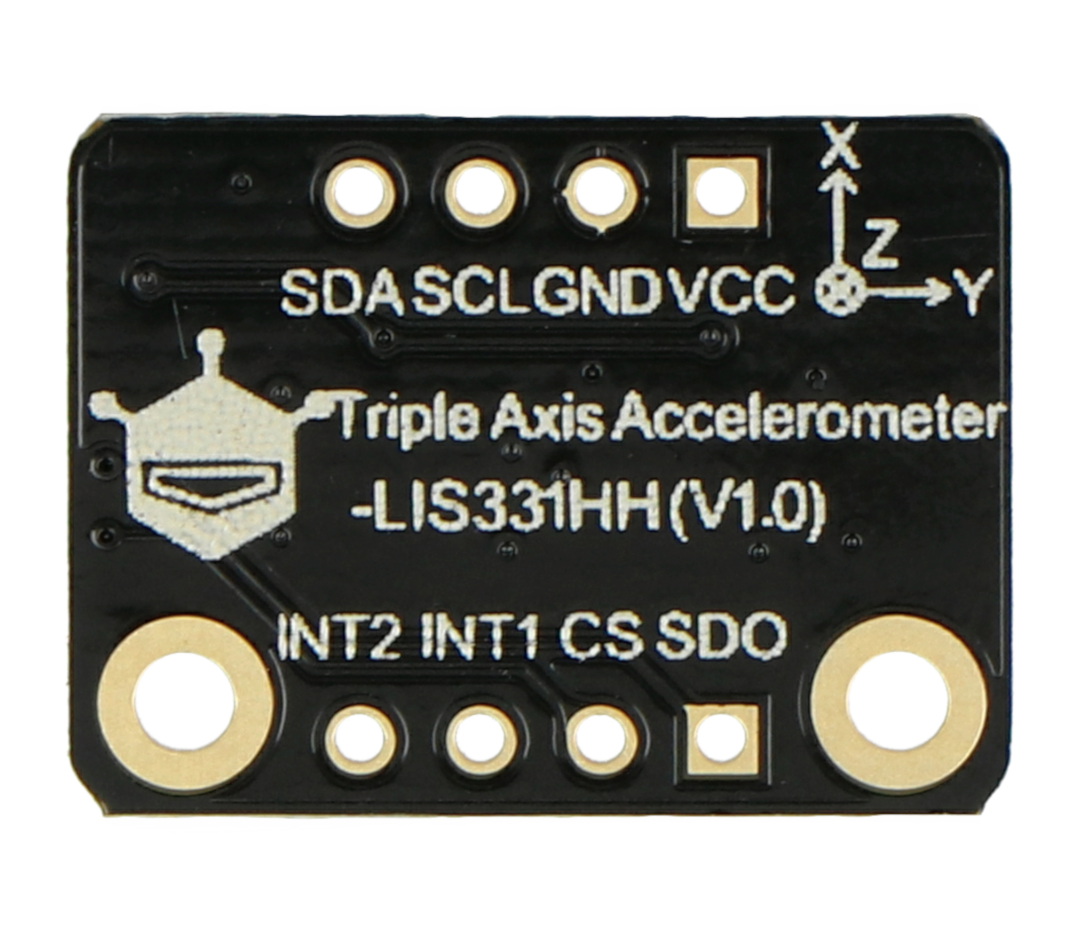

Opis wyprowadzeń
- VCC - pin zasilania 3,3 V
- GND - masa układu
- SCL - pin linii zegara interfejsu I2C
- SDA - pin linii danych interfejsu I2C
- INT2 - pin przerwania 2
- INT1 - pin przerwania 1
- CS - wybór SPI
- SDO - wybór adresu I2C / linia danych SPI
Przegląd funkcji modułu
- Możliwość wyboru skali pomiarowej: ±6 g / ±12 g / ±24 g
- Dwa niezależne programowalne wyjścia przerwania
- Inteligentna funkcja uśpienia i wybudzenia
- 16-bitowe wyjście danych
- Wykrywanie swobodnego spadania
- Wykrywanie nagłego hamowania
- Wykrywanie stanu rollover

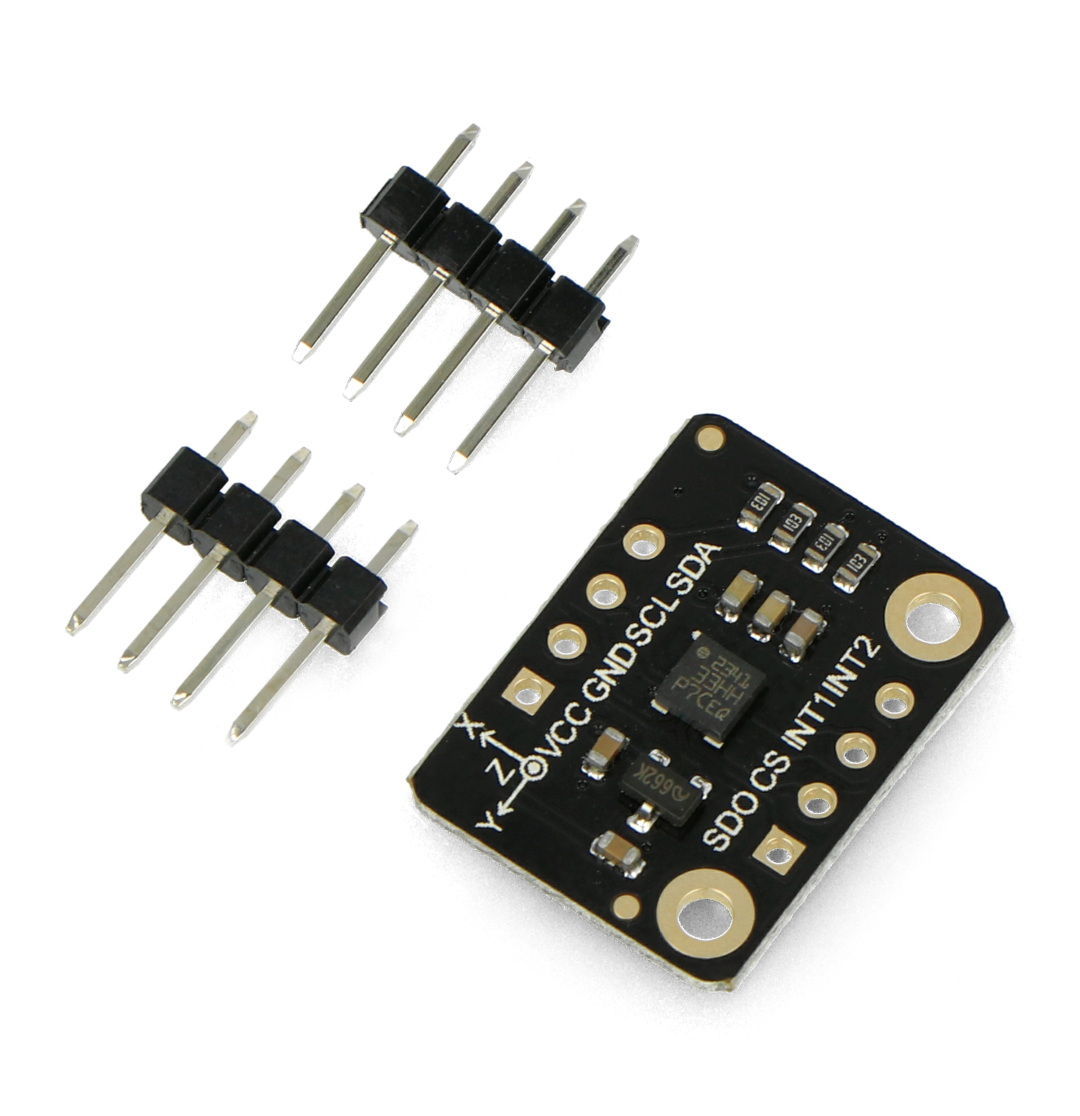

Do zestawu dołączono dwie 4-pinowe listwy goldpin - raster 2,54 mm.
