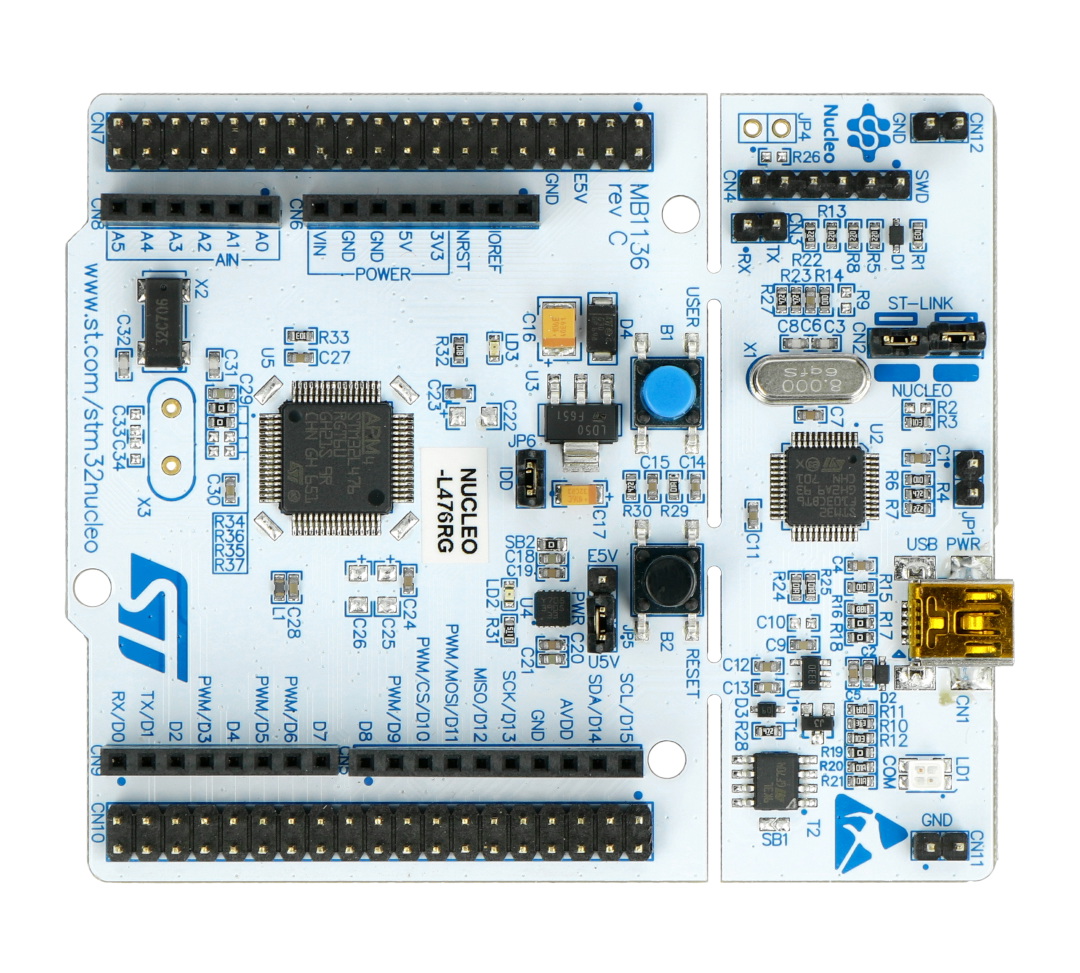

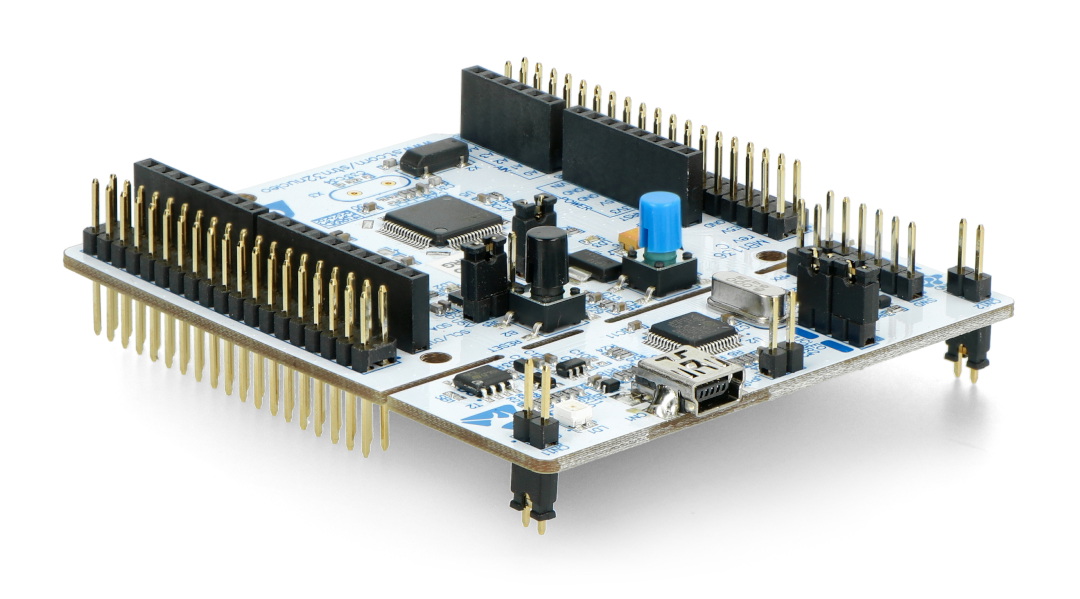

Opis produktu: STM32 NUCLEO-L476RG - z MCU STM32L476RGT6 ARM Cortex M4
Moduł Nucleo z 32-bitowym mikrokontrolerem STM32L476RG, który wyposażony jest w rdzeń ARM Cortex M4 o taktowaniu 80 MHz, pamięci Flash 1 MB, 128 kB pamięci SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino Shield. Współpracuje z większością popularnych platform programistycznych, w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC. Urządzenie wyposażone zostalo w debugger / programator ST-Link.
Częstotliwość taktowania jest równa 80 MHz.Specyfikacja techniczna
- Mikrokontroler: STM32L476RG
- Rdzeń: ARM Cortex M4 32-bit
- Częstotliwość taktowania: 80 MHz
- Pamięć programu Flash: 1 MB
- Pamięć SRAM: 128 kB
- DMA: 14 kanałów
- Interfejsy: 1 x CAN, 3 x I2C, 3 x SPI, 1 x I2S, 5 x UART/USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x kontroler LCD, 24 x wejścia dotykowe pojemnościowe, 1 x Quad SPI
- 3 x przetwornik ADC: 16 bitów
- 2 x przetwornik DAC: 12 bitów
- 2 x Ultra Low-Power Comparators
- Dwa typy złącz:
- Złącza do nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed (mbed.org)
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Możliwość zasilania poprzez złącze USB
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x USER do dyspozycji użytkownika
- Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debugowania
- Moduł wspierany przez większość popularnych środowisk programistycznych, m.in: IAR, Keil oraz GCC
