Opis produktu: STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33
STM32 Nucleo-H503RB to wszechstronna płytka rozwojowa oparta na mikrokontrolerze STM32H503RBT6 z 32-bitowym rdzeniem ARM Cortex M33 o częstotliwości pracy do 250 MHz. Architektura oparta na ARM TrustZone umożliwia zaawansowane funkcje zabezpieczeń, co sprawia, że Nucleo-H503RB jest idealnym narzędziem do tworzenia aplikacji wymagających wysokiego poziomu ochrony danych. Płytka jest wyposażona w zintegrowany debugger ST-LINK/V3, co umożliwia bezpośrednie programowanie i debugowanie bez potrzeby dodatkowych narzędzi. Kompatybilność z wieloma popularnymi środowiskami programistycznymi, takimi jak STM32CubeIDE, IAR Embedded Workbench, Keil MDK oraz mbed, daje swobodę wyboru narzędzi do projektowania. Złącza Arduino Uno V3 oraz ST Morpho umożliwiają łatwe rozszerzanie funkcji płytki poprzez podłączanie zewnętrznych modułów i nakładek, co czyni ją elastycznym rozwiązaniem dla szerokiej gamy zastosowań.
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera wskazówki jak zbudować i uruchomić przykładową aplikację.

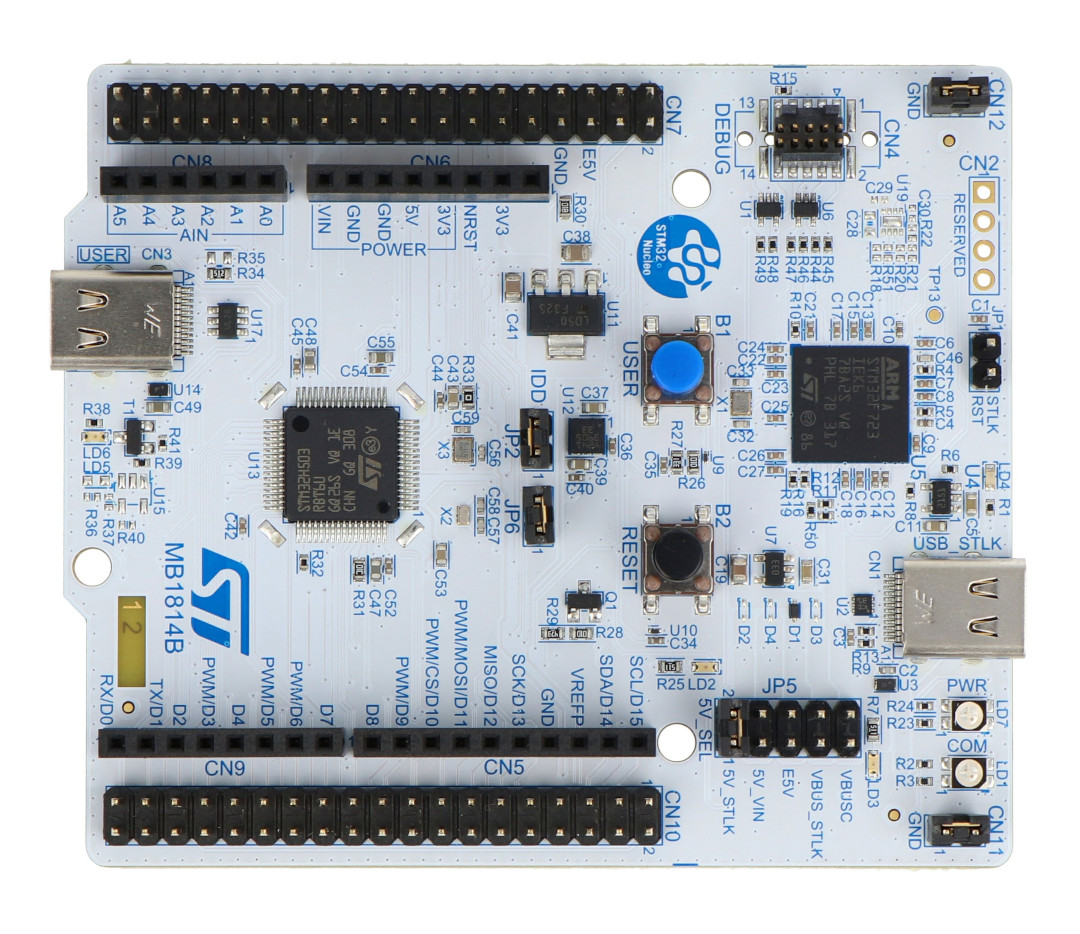

STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33.
Układy umieszczone na płytce są w obudowach 64-piowych.
Główne cechy NUCLEO-H503RB
- Mikrokontroler STM32H503RBT6 z rdzeniem ARM Cortex M33, o maksymalnej częstotliwości pracy do 250 MHz
- Zintegrowany debugger / programator ST-LINK/V3 na płytce, eliminujący potrzebę zewnętrznego programatora
- Kompatybilność ze środowiskami programistycznymi, takimi jak STM32CubeIDE, IAR, Keil, Arm Mbed
- Wsparcie dla złączy Arduino Uno V3 oraz ST morpho, co umożliwia rozszerzenie funkcjonalności za pomocą shieldów
- Rozbudowane interfejsy komunikacyjne: USB, UART, I2C, SPI, GPIO
- Możliwość zasilania przez USB lub zewnętrzne źródło (3,3 V lub 5 V)
- Obsługa zaawansowanych funkcji zabezpieczeń dzięki ARM TrustZone
- Rozbudowana biblioteka oprogramowania i wsparcie dla narzędzi STM32Cube
Zastosowania modułu
- Prototypowanie systemów IoT: płytka idealnie nadaje się do testowania aplikacji z zakresu IoT, dzięki wysokiej wydajności i energooszczędności mikrokontrolera
- Automatyka przemysłowa i robotyka: STM32 Nucleo-H503RB może być wykorzystana do tworzenia sterowników, urządzeń monitorujących oraz systemów automatyzacji procesów przemysłowych
- Systemy wbudowane: platforma umożliwia łatwe testowanie aplikacji wbudowanych w różnorodnych środowiskach
- Aplikacje multimedialne i przetwarzanie sygnałów: wysoka wydajność mikrokontrolera Cortex M33 oraz bogaty zestaw interfejsów komunikacyjnych sprawiają, że płytka jest doskonałym wyborem do aplikacji wymagających przetwarzania sygnałów
- Bezpieczeństwo danych i komunikacji: dzięki architekturze ARM TrustZone można zbudować aplikacje wymagające zaawansowanych funkcji bezpieczeństwa, co jest kluczowe w branżach takich jak finanse, zdrowie czy energetyka
Płytka posiada wbudowany programator oraz debugger.

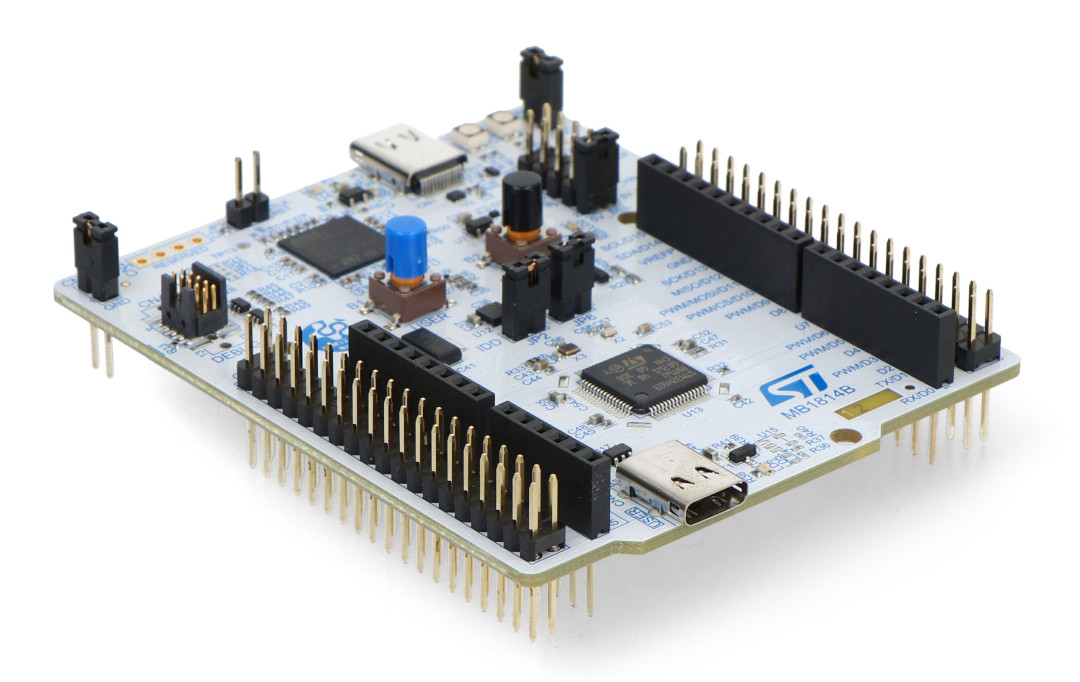

Płytka posiada dwa rodzaje złącz - jednozgodne z Arduino Uno oraz ST Morpho.
Specyfikacja techniczna NUCLEO-H503RB
- Mikrokontroler: STM32H503RBT6
- Rdzeń: ARM Cortex M33
- Taktowanie: do 250 MHz
- Pamięć Flash: 128 kB
- Pamięć RAM: 32 kB
- DMA: 2 kontrolery
- Interfejsy komunikacyjne: 49x GPIO, 5x Wake-up pin, 2x Tamper pin, 2x I2C, 2x I3C, 3x SPI / 3x I2S, 3x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
- Timery: 1x 32-bit (4 kanały), 2x 16-bit (4 kanały), 2x 16-bit Basic, 1x RTC, 1x SysTick, 2x Watchdog
- Interfejsy analogowe: 1x ADC 12-bit, 1x DAC 12-bit, komparator analogowy, wzmacniacz operacyjny
- Dwa typy złącz:
- Złącza do nakładek kompatybilnych z Arduino Uno V3
- Standardowe piny ST Morpho, umożliwiające dostęp do wszystkich wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed
- Wbudowany debugger/programator ST-LINK/V3EC
- Możliwość zasilania za pomocą USB lub z zewnętrznego źródła zasilania 5 V / 3,3 V
- Diody LED: 1x dioda LED użytkownika, 1x dioda sygnalizująca komunikację, 1x dioda sygnalizująca napięcia zasilania
- Przyciski: reset, użytkownika
- Obsługiwane oprogramowanie: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM
