Opis produktu: STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33
STM32 Nucleo-U545RE-Q to zaawansowana płytka ewaluacyjna w obudowie LQFP64, która łączy w sobie wydajność i wszechstronność. Mikrokontroler STM32U545RET6Q, oparty na rdzeniu ARM Cortex M33, zapewnia maksymalne taktowanie 160 MHz. Pamięć Flash o pojemności 512 kB oraz 272 kB pamięci SRAM dostarczają wystarczających zasobów do rozwoju rozbudowanych aplikacji. Płytka wyposażona jest w dwa typy złączy rozszerzeń - zgodne z Arduino Uno R3 oraz ST Morpho, co umożliwia łatwe podłączenie dodatkowych modułów. Wbudowany ST-LINK/V3 pozwala na wygodne programowanie i debugowanie, a możliwość użycia programatora z zewnętrznymi mikrokontrolerami czyni płytkę jeszcze bardziej wszechstronną. Interfejs USB typu C ułatwia zasilanie i komunikację z komputerem, umożliwiając podłączenie różnych urządzeń, takich jak klawiatury czy pamięci USB. Dodatkowo, Nucleo-U545RE-Q oferuje bogaty zestaw interfejsów komunikacyjnych (GPIO, I2C, SPI, UART) oraz analogowych (ADC, DAC), co czyni ją doskonałym narzędziem do prototypowania w projektach wymagających różnorodnych funkcji.
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera wskazówki jak zbudować i uruchomić przykładową aplikację.

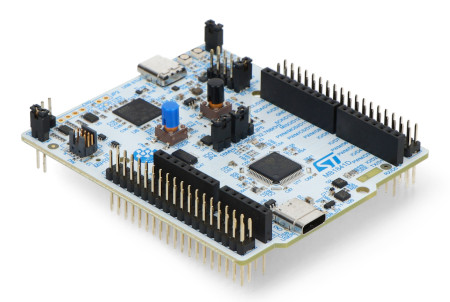

STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33.

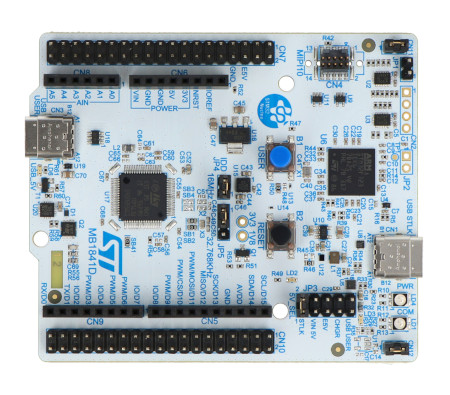

Płytka z mikrokontrolerem STM32U545RE.
Główne cechy NUCLEO-U545RE-Q
- Mikrokontroler: STM32U545RET6Q z rdzeniem ARM Cortex M33
- Taktowanie: maksymalne taktowanie do 160 MHz
- Pamięć: 512 kB Flash i 272 kB SRAM, w tym 2048 bajtów Backup SRAM
- Złącza: kompatybilność z Arduino Uno R3 oraz ST Morpho, co umożliwia łatwą rozbudowę
- Programator / debugger: wbudowany ST-LINK/V3EC, z możliwością użycia z zewnętrznymi układami
- Interfejs USB typu C: obsługuje zarówno tryb Host, jak i Device, umożliwiając podłączenie urządzeń takich jak klawiatury czy pamięci USB
- Bogaty zestaw interfejsów: 51 GPIO, 4 I2C, 3 SPI, 2 UART, USB 2.0 FS oraz CAN (FDCAN)
- Funkcje analogowe: 1x ADC 12-bit, 1x ADC 14-bit, 2x DAC 12-bit oraz dodatkowe funkcje matematyczne i przetwarzania sygnałów
- Zasilanie: zasilanie z USB typu C lub zewnętrznego źródła (5 V lub 3,3 V)
- Dodatkowe funkcje: trzy diody LED, przyciski użytkownika i reset, a także zewnętrzny układ SMPS do eksperymentów
Zastosowania modułu
Płytka STM32 Nucleo-U545RE-Q jest idealnym narzędziem do prototypowania i rozwoju aplikacji w różnych dziedzinach, takich jak IoT czy automatyka domowa. Dzięki wszechstronności interfejsów komunikacyjnych, płytka umożliwia łatwe integrowanie czujników, modułów komunikacyjnych oraz innych peryferiów. Jej zaawansowane funkcje analityczne i matematyczne, a także obsługa różnych protokołów komunikacyjnych, sprawiają, że jest doskonałym wyborem dla inżynierów i hobbystów, którzy chcą tworzyć innowacyjne rozwiązania w obszarze automatyzacji, przetwarzania sygnałów oraz aplikacji wielofunkcyjnych. Płytka wspiera także różne środowiska programistyczne, co umożliwia elastyczny rozwój projektów.
Posiada złącze dla Arduino i ST Morpho.

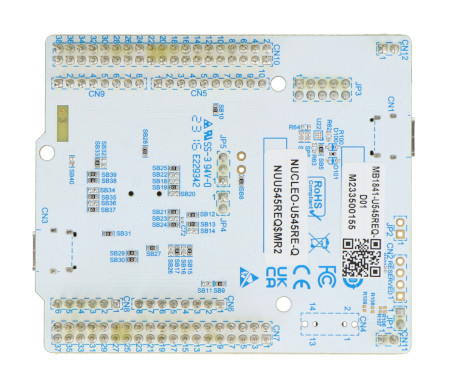

Mikrokontroler w obudowie LQFP64.
Specyfikacja techniczna NUCLEO-U545RE-Q
- Mikrokontroler: STM32U545RE
- Rdzeń: Arm Cortex M33
- Maksymalne taktowanie: 160 MHz
- Pamięć Flash: 512 kB
- Pamięć SRAM: 272 kB
- Kontrolery DMA: 20 kanałów (16 GPDMA + 4 LPDMA)
- Interfejsy: 51x GPIO, 18x Wake-up pins, 4x Tamper pins, 4x I2C, 3x SPI, 2x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
- Interfejsy analogowe: 1x ADC 12-bit, 1x ADC 14-bit (łącznie 17 kanałów), 2x DAC 12-bit, 1 x komparator analogowy, 1x wzmacniacz operacyjny
- Timery: 4x 32-bit, 2x 16-bit (4 kanały), 1x RTC
- Dodatkowe elementy: TRNG, SAES, AES, Public Key Accelerator (PKA), HASH (SHA-256), CRC
- Złącza: zgodne z Arduino Uno V3, złącza rozszerzeń ST Morpho
- Debugger:
- Wbudowany ST-Link/V3EC z funkcją re-enumeracji przez USB
- Obsługa Virtual COM Port
- Tryb masowej pamięci
- Zasilanie:
- Opcje zasilania: ST-LINK USB VBUS, USB C, zewnętrzne źródła (5 V lub 3,3 V)
- Obsługa SMPS (zasilanie wewnętrzne lub zewnętrzne)
- Wbudowane diody LED:
- 1x sygnalizująca zasilanie
- 1x sygnalizująca komunikację
- 1x do dyspozycji użytkownika
- Przyciski:
- 1x RESET
- 1x USER (do dyspozycji użytkownika)
- Interfejsy przez złącze USB-C:
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debugowania
- Obsługiwane oprogramowanie:
- Biblioteki STM32Cube, przykłady kodu
- Kompatybilność z IDE: IAR Embedded Workbench, MDK-ARM, STM32CubeIDE
