Opis produktu: STM32 NUCLEO-L152RE - Low Power STM32L152RET6 ARM Cortex M3
Nucleo pozwala na realizację projektów w oparciu o wydajny mikrokontroler z 32-bitowym rdzeniem ARM Cortex. Moduły są kompatybilne z nakładkami Arduino oraz systemem kompilatora on-line mbed.org. Nucleo współpracuje z większością popularnych platform programistycznych w tym Keil, IAR oraz środowiskami opartymi na kompilatorze GCC.

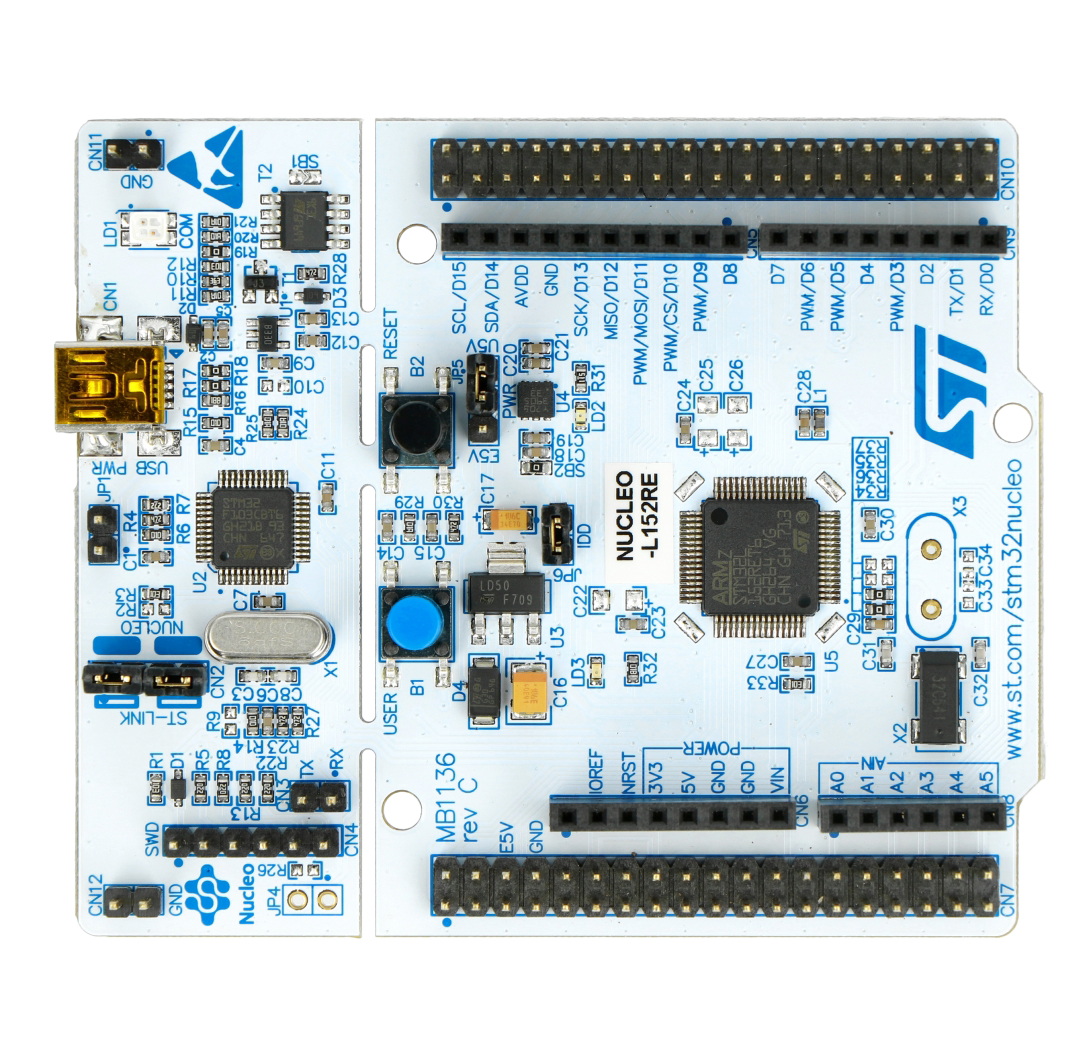

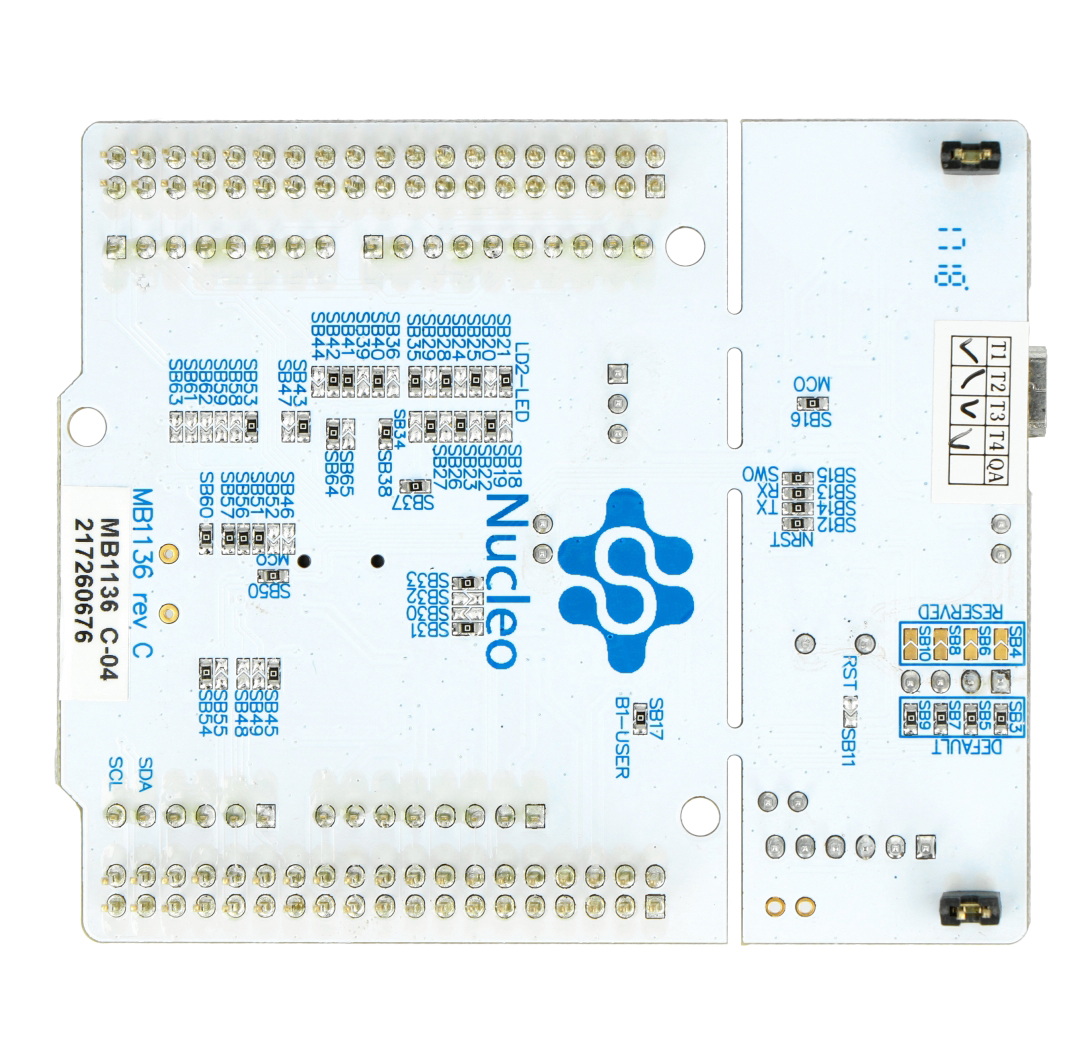

STM32 NUCLEO-L152RE.
Płytka ewaluacyjna od STM32.
Szczegółowy opis można znaleźć w dokumentacji oraz na stronie producenta.
Specyfikacja płytki ewaluacyjnej
- Mikrokontroler: Ultra Low Power STM32L152RET6
- Rdzeń: ARM Cortex M3 32-bit
- Częstotliwość taktowania: 32 MHz
- Pamięć programu Flash: 512 kB
- Pamięć RAM: 80 kB
- Przetwornik analogowo-cyfrowy (ADC): 12-bitowy, 40-kanałowy
- Przetwornik cyfrowo-analogowy (DAC): 12-bitowy, 2-kanałowy
- Ilość Timerów: 11
- Wbudowany sterownik LCD 8x40 segmentów
- Interfejsy: 5x USART, 3x SPI 16Mbit/s, 2x I2C, SDIO, USB Full Speed
- Dwa typy złącz:
- Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
- Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
- Moduł zgodny z systemem mbed ( mbed.org )
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Możliwość zasilania poprzez złącze USB
- Wbudowane trzy diody LED:
- 1 x sygnalizująca napięcia zasilania
- 1 x sygnalizująca komunikację
- 1 x do dyspozycji użytkownika
- Dwa przyciski:
- 1 x RESET
- 1 x do dyspozycji użytkownika
- Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
- Wirtualny port COM
- Pamięć masowa
- Port do programowania/debuggowania
- Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
